Installationsanleitung für den elektronischen Regler Danfoss ECL Comfort 120
Erfahren Sie, wie Sie den elektronischen Regler Danfoss ECL Comfort 120 installieren und in Betrieb nehmen. Diese Anleitung enthält detaillierte Schaltpläne, Montagehinweise, Anschlussbelegungen und technische Spezifikationen für eine...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Installationsanleitung für den elektronischen Regler Danfoss ECL Comfort 120. Es enthält alle notwendigen Informationen für die mechanische Montage, den elektrischen Anschluss sowie die Inbetriebnahme des Geräts. Bitte beachten Sie, dass die Installation nur durch qualifiziertes Fachpersonal durchgeführt werden darf.

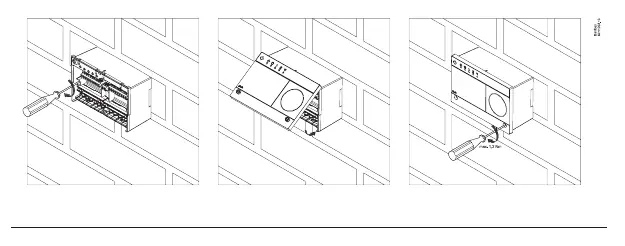

Montage
Der Regler kann auf einer DIN-Schiene oder direkt an der Wand montiert werden. Die Abmessungen für den Einbau betragen 138 x 92 mm. Achten Sie bei der Montage auf eine stabile Befestigung und ausreichend Platz für die Verkabelung.

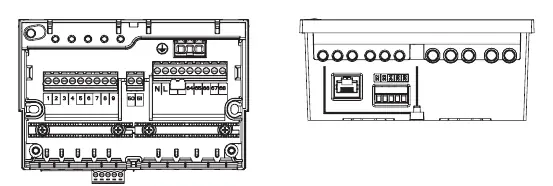

Elektrischer Anschluss
Die Verkabelung muss gemäß den bereitgestellten Schaltplänen (A130.1 bis A130.4) erfolgen. Das Gerät benötigt eine Spannungsversorgung von 230 V a.c. Die Anschlussklemmen sind für Sensoren (S1-S4), PWM-Signale, Modbus-Kommunikation und Ethernet ausgelegt. Stellen Sie sicher, dass alle Verbindungen fest sitzen und den geltenden Sicherheitsvorschriften entsprechen.
Inbetriebnahme
Die Inbetriebnahme erfolgt über die entsprechende Software (ECL Go oder Leanheat Monitor). Für die drahtlose Verbindung während der Einrichtung muss sich das Smartphone oder Tablet in unmittelbarer Nähe (weniger als 1,5 m) zum Regler befinden.
Technische Daten
- Spannungsversorgung: 230 V a.c.
- PWM-Ausgang: 100-1000 Hz
- PWM-Eingang: 30-100 Hz
- Abmessungen: 138 x 92 mm
- Schutzklasse: Entspricht IEC 6155
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Verbindung zum Regler schlägt fehl
Stellen Sie sicher, dass sich das mobile Gerät innerhalb von 1,5 Metern zum Regler befindet und Bluetooth aktiviert ist.
Unsicherheit bei der hydraulischen Konfiguration
Wählen Sie das passende Schema (A130.1 ex. a bis A130.4) basierend auf Ihrer spezifischen Anlagenkonfiguration aus den Diagrammen in der Anleitung.
Vor der Verwendung
- Prüfen Sie die Versorgungsspannung (230 V a.c.).
- Stellen Sie sicher, dass die Montagefläche für die DIN-Schiene oder Wandmontage geeignet ist.
- Überprüfen Sie die korrekte Verkabelung der Sensoren und Aktoren gemäß den Schaltplänen.
- Stellen Sie sicher, dass die Software (ECL Go oder Leanheat Monitor) auf dem Smartphone installiert ist.
Abbildungen und Diagramme
- A130.1 - A130.4: Zeigen verschiedene hydraulische Konfigurationen für den Anschluss von Sensoren (S1-S4) und Aktoren (M1, P1).
Modellkompatibilität
- Kompatibel mit ECL Go und Leanheat Monitor Software.
- Unterstützt Modbus-Kommunikation.
