Bedienungsanleitung für Danfoss 077B7001 Service-Thermostate
Schnellstartanleitung für Danfoss Service-Thermostate. Erfahren Sie mehr über die Auswahl der passenden Kits, technische Spezifikationen, Kompatibilität mit verschiedenen Kühlgeräten und wichtige Sicherheitshinweise für die Installation.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Leitfaden für die Auswahl und Anwendung der Danfoss Service-Thermostate. Es gibt acht verschiedene Service-Kits, die für nahezu alle Arten von Kühl- und Gefriergeräten geeignet sind. Die Kits enthalten alle notwendigen Montagezubehörteile, um einen schnellen und effizienten Austausch zu ermöglichen. Die Thermostate zeichnen sich durch einen breiten Regelbereich aus, der eine sichere Funktion unabhängig vom ursprünglichen Hersteller des Geräts gewährleistet.
Produktübersicht und Anwendung
Die Danfoss Service-Thermostate sind in acht spezifische Kits unterteilt, die jeweils für unterschiedliche Gerätetypen optimiert sind:
- Kit 1: Kühlschränke
- Kit 2: Kühlschränke mit Drucktasten-Abtauung
- Kit 3: Kühlschränke mit automatischer Abtauung
- Kit 4: Absorptionskühlschränke
- Kit 5: Speiseeis-Vitrinen und Gefriergeräte ohne Signal
- Kit 6: Gefriergeräte mit aktivem Signal
- Kit 7: Gefriergeräte mit passivem Signal
- Kit 8: Flaschen- und Flüssigkeitskühler
Sicherheit und Installation
Bei der Installation ist zu beachten, dass die Modelle 077B….EBD und 077B….L EBD für Systeme mit den Kältemitteln R290 und R600a geeignet sind. In Ländern, in denen Sicherheitsstandards nicht zwingend Teil des Systems sind, empfiehlt Danfoss dringend eine Prüfung durch Dritte für Systeme mit brennbaren Kältemitteln. Die Thermostate sind so konstruiert, dass sie durch ihre Differenzialwerte einen ausreichenden Stillstand des Kompressors gewährleisten und somit Schäden am Gerät verhindern.
Technische Daten und Kompatibilität
Die Auswahl des richtigen Thermostats erfolgt anhand der spezifischen Anforderungen an die Ein- und Ausschalt-Temperaturen sowie der benötigten Kapillarrohrlänge. Die beiliegende Konvertierungstabelle ermöglicht den Abgleich mit gängigen Modellen anderer Hersteller wie Atea, General Electric, Ranco, Robertshaw, Matsushita, Saginomiya und Pacific Controls.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Risiko einer Kompressorbeschädigung
Die Danfoss Service-Thermostate verfügen über spezifische Differenzialwerte, die einen ausreichenden Stillstand des Kompressors sicherstellen.
Verwendung mit brennbaren Kältemitteln (R290/R600a)
Nur die Modelle 077B….EBD und 077B….L EBD sind für diese Kältemittel zugelassen. Eine Prüfung durch Dritte wird empfohlen, falls keine lokalen Sicherheitsstandards greifen.
Vor der Verwendung
- Identifizieren Sie den Gerätetyp (z.B. Kühlschrank, Gefriertruhe, Absorber).
- Prüfen Sie die benötigte Kapillarrohrlänge (zwischen 1,3 m und 2,3 m je nach Kit).
- Vergleichen Sie die Ein- und Ausschalt-Temperaturen mit den Anforderungen Ihres Geräts.

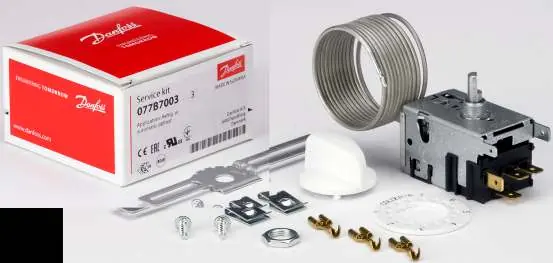

- Stellen Sie sicher, dass das gewählte Kit (1-8) alle benötigten Zubehörteile enthält.
- Überprüfen Sie, ob eine Zusatzfunktion wie ein Hilfsschalter oder ein passives Signal erforderlich ist.
Technische Daten in der Praxis
- Cut-in / Cut-out
- Die Ein- und Ausschalt-Temperaturen in Grad Celsius, die den Regelbereich des Thermostats definieren.
- Capillary tube length
- Die Länge des Kapillarrohrs in Metern, die für die korrekte Temperaturerfassung im Gerät entscheidend ist.
Abbildungen und Diagramme
- Die Diagramme auf Seite 2 zeigen die Temperaturverläufe für jeden Kit-Typ (1-8) mit den entsprechenden Schaltpunkten.
- Die Symbole in den Diagrammen verdeutlichen die Positionen für 'Warm' und 'Cold' sowie die Schaltpunkte für den Kompressor.
Modellkompatibilität
- Die Kits sind herstellerunabhängig konzipiert und ersetzen eine Vielzahl von Original-Thermostaten.
- Nutzen Sie die Konvertierungstabelle auf Seite 3, um das passende Danfoss-Kit für ein vorhandenes Modell anderer Hersteller zu finden.
