Dieses Dokument ist eine Schnellstartanleitung für das Danfoss Ally Boiler Relay (Modell 014G2479). Die Installation darf ausschließlich von geschultem Fachpersonal unter Einhaltung lokaler Bauvorschriften durchgeführt werden. Das Gerät ist nicht für Kinder bestimmt und darf nicht als Spielzeug verwendet werden.
Installation und Montage
Entfernen Sie die vordere Abdeckung des Geräts. Montieren Sie die Rückplatte des Danfoss Ally Boiler Relay direkt an der Wand oder auf einer Wanddose.
Elektrischer Anschluss
Schließen Sie die Klemmen N und L an das Stromnetz an. Beachten Sie die Anweisungen Ihres Kessels, um die korrekten Anschlusspunkte im Kessel zu identifizieren. Die Klemmenbelegung ist wie folgt:
- N: Netzspannung 230VAC (Neutralleiter)
- L: Netzspannung 230VAC (Phase)
- 1: Nicht belegt
- 2 (COM): Gemeinsamer Anschluss des Relais-Umschalters
- 3 (ON): Verbindet mit COM, wenn Heizung aktiv ist (NO)
- 4 (OFF): Verbindet mit COM, wenn keine Heizung angefordert wird (NC)
- E: Zusätzliche Klemme zur Fixierung ungenutzter Drähte
Erste Inbetriebnahme

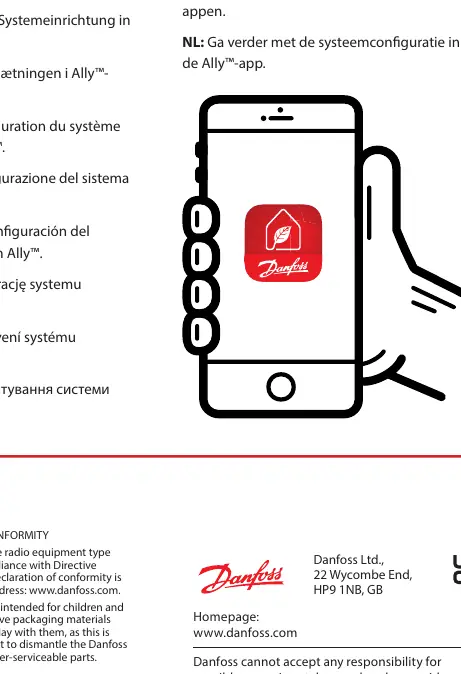

Verwenden Sie das Handbuch Ihres Gateways, um die passende App herunterzuladen. Fahren Sie nach der physischen Installation mit der Systemeinrichtung in der Ally App fort.
Sicherheit und Entsorgung
Versuchen Sie nicht, das Gerät zu zerlegen, da es keine vom Benutzer zu wartenden Teile enthält. Das Gerät muss als Elektroschrott entsorgt werden.
Technische Daten
- Spannungsversorgung: 230V~ 50/60 Hz
- Ausgang: Voltfrei 3(1)A bei 250V~
- Betriebstemperatur: 0 °C bis 40 °C
- Anschlussklemmen: Max. 2,5 mm²
- Übertragungsfrequenz: 2,405 – 2,480 GHz
- Sendeleistung:< 10 dBm
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Gerät lässt sich nicht in der App finden
Stellen Sie sicher, dass das Gateway korrekt installiert ist und Sie den Anweisungen in der Ally App folgen.
Unsicherheit bei der Kesselverdrahtung
Konsultieren Sie zwingend die spezifische Anleitung Ihres Kessels, um die korrekten Klemmen für den Anschluss zu identifizieren.
Vor der Verwendung
- Installation nur durch geschultes Fachpersonal durchführen lassen.
- Lokale Bauvorschriften für die Platzierung prüfen.
- Gateway-Handbuch zur Hand haben.
- Kessel-Anleitung zur Identifikation der Klemmen bereithalten.
- Sicherstellen, dass die Stromversorgung 230V~ entspricht.
Technische Daten in der Praxis
- Volt free 3(1)A
- Das Relais schaltet einen potentialfreien Kontakt, geeignet für Lasten bis 3A (induktiv 1A).
- Over voltage category III
- Das Gerät ist für die Installation in festen elektrischen Anlagen ausgelegt.
Abbildungen und Diagramme
- Die Tabelle auf Seite 1 definiert die Klemmen N, L, 2, 3, 4 und E für den korrekten Anschluss an das Stromnetz und den Kessel.
Modellkompatibilität
- Das Gerät ist Teil des Danfoss Ally Systems.
- Erfordert ein kompatibles Gateway zur Steuerung über die Ally App.
