Installationsanleitung für Danfoss 020R9500 Rückschlagventil
Erfahren Sie, wie Sie das Danfoss 020R9500 Rückschlagventil (Typ NRV und NRVH) korrekt installieren. Diese Anleitung enthält technische Daten, zulässige Kältemittel, Druckwerte und wichtige Hinweise zum Löten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument beschreibt die Installation der Rückschlagventile vom Typ NRV und NRVH. Die Ventile sind für eine Vielzahl von Kältemitteln geeignet, jedoch nicht für R717 oder korrosive Gase/Flüssigkeiten. Bei der Installation ist sicherzustellen, dass der Auslegungsdruck den Anforderungen gemäß ANSI/ASHRAE 15 entspricht.
Technische Daten
- Medientemperatur: -50 °C bis 140 °C (-58 °F bis 285 °F)
- Maximaler Betriebsdruck (PS/MWP): 46 bar / 667 psi
- Kältemittelkompatibilität: R134a, R22/R407C, R404A/R507, R407A, R407F, R410A, R32, R290, R600, R600a, R1270, R448A, R449A, R450A, R452A, R454B, R513A, R1234ze, R1234yf.

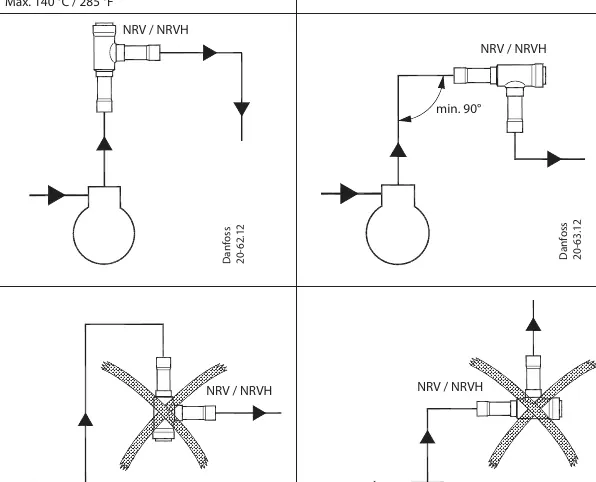

Installation und Löten

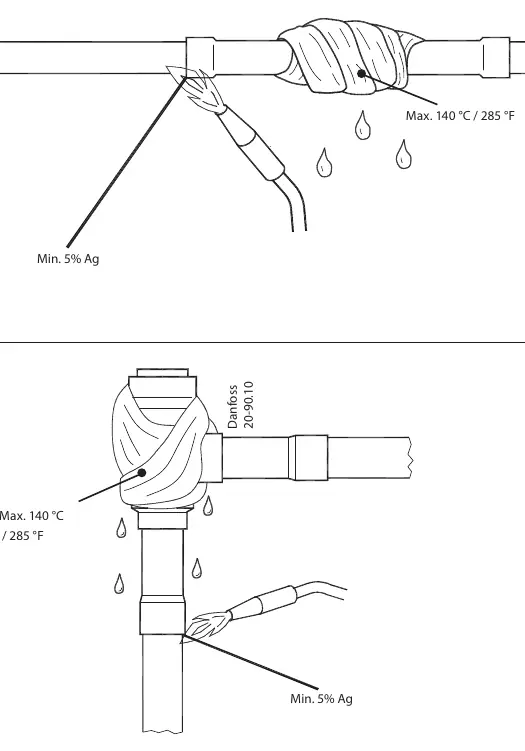

Bei der Installation durch Löten ist auf die thermische Belastung zu achten. Die Temperatur am Ventilgehäuse darf 140 °C (285 °F) nicht überschreiten. Es wird empfohlen, das Ventil während des Lötvorgangs mit einem feuchten Tuch zu kühlen, um eine Überhitzung zu vermeiden. Verwenden Sie für die Lötverbindungen ein Lot mit mindestens 5 % Silberanteil (Min. 5% Ag).
Hinweis für brennbare Kältemittel: Nur die Lötversion mit Anschlussgrößen von 6s bis 22s ist für brennbare Kältemittel zugelassen.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Kühlen Sie das Ventilgehäuse während des Lötvorgangs mit einem feuchten Tuch und achten Sie darauf, dass die Temperatur 140 °C nicht überschreitet.
Das Ventil ist nicht für R717 oder korrosive Medien geeignet. Prüfen Sie die Kompatibilität der Dichtungsmaterialien vor dem Einbau.
Vor der Verwendung
- Prüfen Sie, ob das verwendete Kältemittel in der Liste der zugelassenen Stoffe enthalten ist.
- Stellen Sie sicher, dass der Systemdruck den Anforderungen der ANSI/ASHRAE 15 entspricht.
- Verwenden Sie für Lötverbindungen ein Lot mit mindestens 5 % Silberanteil.
- Bei brennbaren Kältemitteln: Prüfen Sie, ob die Anschlussgröße zwischen 6s und 22s liegt.
