Installationsanleitung für Danfoss 080Z2819 Gas-Sensor Strobe and Horn
Schnellstartanleitung für den Danfoss 080Z2819 Gas-Sensor Strobe and Horn. Enthält technische Daten, Anschlusspläne für DC- und AC-Versorgung sowie eine Übersicht zur Tonwahl.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument dient der Installation und Konfiguration des Danfoss 080Z2819 Gas-Sensors (Strobe and Horn). Es ist zu beachten, dass maximal eine Strobe- und Horn-Einheit an den DGS angeschlossen werden darf. Bei Betrieb des S&H über den DGS, während der DGS selbst mit Wechselstrom (AC) versorgt wird, muss der mitgelieferte 470-Ohm-Widerstand zwingend verwendet werden.
Technische Daten
- Betriebsspannung: 9 - 28V DC
- Stromaufnahme: 9 - 35 mA (Sirene) / 4 - 6 mA (Blitz)
- Schutzart: IP 65
- Betriebstemperatur: -20 bis +70 °C
- Schallpegel: 67-100 dB(A)
- Anzahl der Töne: 39
- Material: Gehäuse ABS FR, Linse PC
Installation und Anschluss
Das Gerät verfügt über abnehmbare Schraubklemmen für Kabelquerschnitte von 0,25 bis 1,50 mm² (16 - 24 AWG). Die Anleitung enthält detaillierte Schaltpläne für zwei Szenarien:
- Versorgung über DC: Direkter Anschluss an die Relais-Ausgänge des DGS.
- Versorgung über AC: Anschluss unter Verwendung des beiliegenden 470-Ohm-Widerstands.
Die Lautstärke kann über ein Potentiometer im Uhrzeigersinn erhöht werden.
Tonwahl

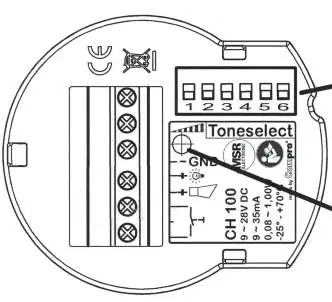

Die Auswahl der 39 verfügbaren Töne erfolgt über einen DIP-Schalter (6-fach) auf der Platine. Die spezifischen Einstellungen für jeden Ton (Frequenz, Beschreibung, Anwendung) sind der Tabelle auf Seite 4 der Anleitung zu entnehmen.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Gerät ist zu leise
Drehen Sie das Potentiometer im Uhrzeigersinn, um die Lautstärke zu erhöhen.
Fehler bei AC-Versorgung
Stellen Sie sicher, dass der mitgelieferte 470-Ohm-Widerstand korrekt installiert ist, wenn der DGS mit AC betrieben wird.
Vor der Verwendung
- Prüfen Sie, ob die Versorgungsspannung (DC oder AC) mit dem gewählten Schaltplan übereinstimmt.
- Stellen Sie sicher, dass nur eine Strobe- und Horn-Einheit angeschlossen wird.
- Verwenden Sie geeignete Kabel (0,25 - 1,50 mm²).
- Wählen Sie den gewünschten Ton über die DIP-Schalter gemäß der Tabelle auf Seite 4 aus.
Abbildungen und Diagramme
- Seite 2 zeigt den Anschlussplan bei DC-Versorgung des DGS.
- Seite 3 zeigt den Anschlussplan bei AC-Versorgung des DGS inklusive Position des 470-Ohm-Widerstands.
- Seite 4 enthält die Konfigurationstabelle für die 39 verschiedenen Tonsignale.
Modellkompatibilität
- Maximal 1 Strobe and Horn Einheit pro DGS.
- Widerstand R=470 Ohm erforderlich bei AC-Versorgung des DGS.
