Installationsanleitung für Danfoss 080Z2172 Außen-Lichtsensor

Schnellstartanleitung für den Danfoss 080Z2172 Außen-Lichtsensor mit Temperatursensor. Erfahren Sie alles über die korrekte Montage, Ausrichtung nach Norden, elektrische Verkabelung und technische Spezifikationen.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Dieses Dokument beschreibt die Installation und die technischen Spezifikationen des Danfoss 080Z2172 Außen-Lichtsensors mit integriertem Temperatursensor. Das Gerät dient zur Erfassung der Umgebungshelligkeit und Außentemperatur für Anwendungen in den Bereichen Beleuchtung, HLK und Verflüssigersatzsteuerung.

Installation und Montage

Der Sensor ist für eine gerichtete Erfassung vertieft eingebaut. Beachten Sie bei der Montage folgende Punkte:

Montieren Sie den Sensor in einer Höhe von etwa 1,2 bis 1,8 Metern (4 bis 6 Fuß) über der Dachlinie.
Richten Sie den Sensor so aus, dass das lichtempfindliche Element nach Norden zeigt.

Elektrischer Anschluss

Die Verkabelung erfolgt gemäß der folgenden Belegung:

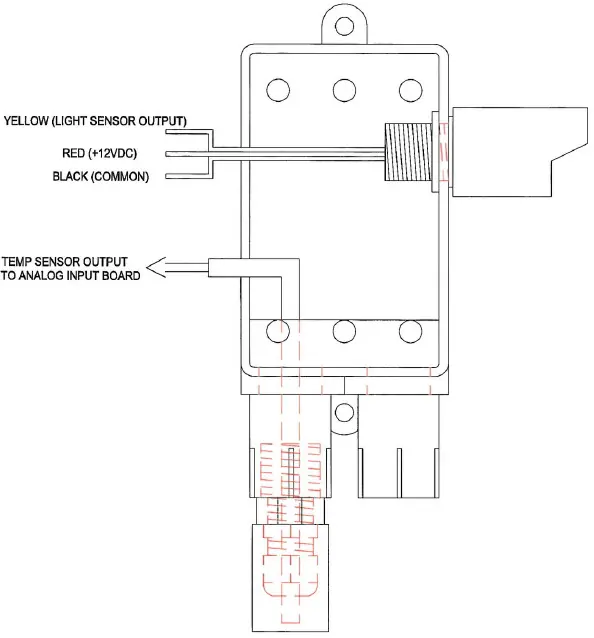

Schaltplan für den Anschluss des Licht- und Temperatursensors

Gelb: Lichtsensor-Ausgang (0 - 5 V DC)
Rot: +12 V DC
Schwarz: Masse (Common)
Temperatursensor-Ausgang: Pt 1000 Ohm (Anschluss an analoge Eingangskarte)

Technische Daten

Eingangsspannung: 10 V
Messbereich Lichtsensor: 0-750 FC / 0-8073 Lux
Betriebstemperatur Lichtsensor: -10°C bis 60°C (13°F bis 140°F)
Betriebstemperatur AKS 12 Sensor: -50°C bis 100°C (-58°F bis 212°F)

Entsorgung

Das Produkt enthält elektrische Komponenten und darf nicht über den Hausmüll entsorgt werden. Es muss gemäß den geltenden lokalen Gesetzen als Elektroschrott getrennt gesammelt werden.

Herstellerinformationen

Danfoss A/S

Markenprofil

Herstellerwebsite https://www.danfoss.com Support https://www.danfoss.com/de-de/service-und-support/ Herstellerhandbücher https://www.danfoss.com/de-de/service-und-support/downloads/

Praktische Hilfe

Typische Probleme

Falsche Lichtmesswerte

Stellen Sie sicher, dass der Sensor nach Norden ausgerichtet ist, um direkte Sonneneinstrahlung zu minimieren und eine konsistente Messung zu gewährleisten.

Vor der Verwendung

Montagehöhe von 1,2 bis 1,8 Metern über der Dachlinie einhalten.
Ausrichtung des lichtempfindlichen Elements nach Norden prüfen.
Spannungsversorgung von 10 V DC sicherstellen.
Verkabelung gemäß Farbschema (Gelb, Rot, Schwarz) korrekt anschließen.
Pt 1000 Temperatursensor an die analoge Eingangskarte anschließen.
