Installationsanleitung für Danfoss DGS Gassensor

Wichtige Informationen aus der Anleitung

Dieses Dokument richtet sich ausschließlich an qualifiziertes Fachpersonal. Der DGS Gassensor dient als Sicherheitsvorrichtung zur Erkennung hoher Gaskonzentrationen und zur Auslösung von Alarmfunktionen; er behebt jedoch nicht die Ursache eines Lecks. Vor der Installation ist sicherzustellen, dass der Körper geerdet ist, um Schäden durch elektrostatische Entladung (ESD) zu vermeiden. Der Sensor muss regelmäßig durch einen Bump-Test oder eine Kalibrierung geprüft werden.

Montage und Installation

Der Sensor muss so montiert werden, dass der Sensorkopf nach unten zeigt. Bei Gasen, die schwerer als Luft sind (HFC, CO2, Propan), wird eine Montagehöhe von ca. 30 cm über dem Boden empfohlen. Zum Öffnen des Gehäuses die vier Kunststoffschrauben lösen. Die Basis wird durch die Schraublöcher an der Wand befestigt. Achten Sie darauf, den Sensorkopf während der Installation vor Stößen zu schützen. Die Schutzkappe am Sensor muss vor der Inbetriebnahme entfernt werden.

Verdrahtung und Anschlüsse

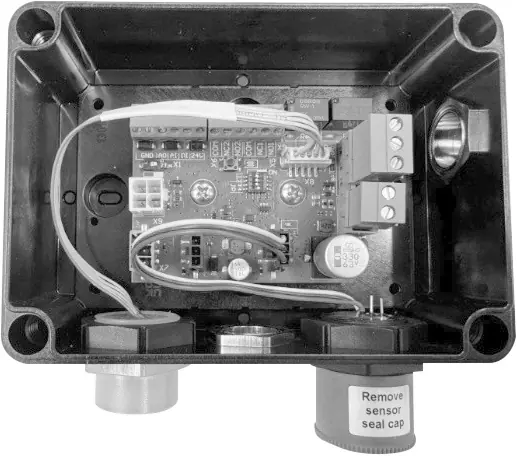

Die genaue Belegung der Klemmen für Sensoren, Alarmrelais, Digitaleingang und Analogausgang ist dem Anschlussdiagramm (Fig. 2) zu entnehmen. Für die Stromversorgung und Modbus-Verkabelung sind Schraubklemmen (0,25 – 2,5 mm²) vorgesehen. Ein Class II Netzteil wird empfohlen. Bei Verwendung des Analogausgangs (AO_01) müssen das Gerät und der Sensor dasselbe Massepotenzial aufweisen.

Konfiguration und Inbetriebnahme

Das Gerät ist ab Werk vorkonfiguriert. Über Schalter auf der Platine können der Analogausgangstyp (0-20 mA oder 2-10 V) und die Modbus-Baudrate (19,2k oder 38,4k Baud) angepasst werden. Nach Änderungen an Schalter JP4 muss das Gerät neu gestartet werden. Die Integration in ein BMS-System erfolgt über das DGS Service Tool (Passwort: 1234).

Wartung und Fehlerbehebung

Der Sensor verfügt über eine Selbstüberwachung. Fehler werden über die Status-LED und Modbus-Meldungen angezeigt:

• Grün blinkend: Kalibrierungsintervall überschritten oder Lebensdauer erreicht.
• Gelb: Sensor nicht angeschlossen, falscher Sensortyp oder Versorgungsspannung außerhalb des Bereichs.
• Gelb blinkend: Gerät befindet sich im Servicemodus.

Ein Funktionstest kann durch 8-sekündiges Drücken der Testtaste durchgeführt werden, um Alarme und Relais zu simulieren.
