Installationsanleitung für Danfoss Heißgas-Bypass-Regler CPCE
Installationsanleitung für den Danfoss Heißgas-Bypass-Regler Typ CPCE und das Zubehör Liquid Gas Mixer Typ LG. Enthält technische Daten, Druck- und Temperaturgrenzen, Montagehinweise und Drehmomentvorgaben.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation des Danfoss Heißgas-Bypass-Reglers Typ CPCE sowie des Zubehörs Liquid Gas Mixer Typ LG. Die Einhaltung der technischen Grenzwerte und der korrekten Montageverfahren ist für den sicheren Betrieb, insbesondere bei der Verwendung brennbarer Kältemittel, zwingend erforderlich.
Technische Daten und Grenzwerte
- Zulässige Kältemittel: R22, R1270, R134a, R290, R404A, R407A, R407C, R407F, R448A, R449A, R450A, R452A, R507A, R513A, R600, R600a. Eine vollständige Liste finden Sie unter www.products.danfoss.com.
- Temperaturbereich: t_max = 140 °C (285 °F), t_min = -50 °C (-60 °F).
- Druckwerte: Maximal zulässiger Betriebsdruck (PS/MWP) = 28 bar (405 psig). Prüfdruck (P_max_test) = 31 bar (450 psig).
Montage und Installation
Bei der Installation sind die spezifischen Werkzeuggrößen und Drehmomente zu beachten:

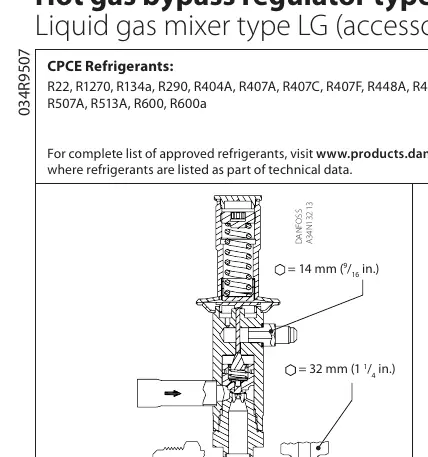

- Schlüsselweiten: 14 mm, 22 mm und 32 mm.

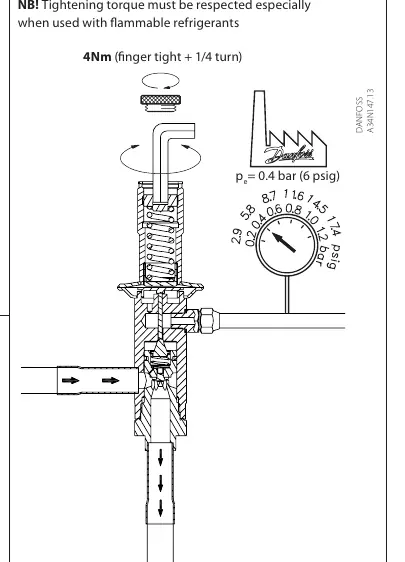

- Anzugsdrehmoment: 4 Nm (handfest + 1/4 Umdrehung). Dies ist besonders bei brennbaren Kältemitteln strikt einzuhalten.
- Löten: Verwenden Sie 15% Ag (Silberlot) für die Verbindungen.
Einstellung
Der Regler erfordert eine Einstellung des Drucks (p_e) auf 0,4 bar (6 psig).
Offizielle Quellen aus der Anleitung
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Das Anzugsdrehmoment von 4 Nm (handfest + 1/4 Umdrehung) muss strikt eingehalten werden.
Vor der Verwendung
- Prüfen, ob das verwendete Kältemittel in der Liste der zugelassenen Stoffe enthalten ist.
- Sicherstellen, dass die Druck- und Temperaturgrenzen des Systems die Spezifikationen (28 bar, -50°C bis 140°C) nicht überschreiten.
- Geeignetes Werkzeug (14 mm, 22 mm, 32 mm) für die Montage bereithalten.
- Sicherstellen, dass für Lötverbindungen 15% Ag Lot verwendet wird.
