Installationsanleitung für Danfoss Druckschalter KP 15, KP 15A, KP 17W, KP 17B, KP 17WB...

Installationsanleitung für Danfoss Druckschalter der Serie KP. Erfahren Sie mehr über Montage, elektrische Anschlüsse, Einstellungen, Sicherheitsanforderungen und technische Daten für die Modelle KP 15, KP 17 und KP 47.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Die Danfoss KP-Druckschalter sind für den Einsatz in Kältesystemen konzipiert. Die Installation muss spannungsfrei erfolgen. Die Druckbereiche sind je nach Modell (KP 15, 17, 47) unterschiedlich und müssen gemäß den technischen Daten eingestellt werden. S. 1, 2

Wichtigste Schritte

  • Manuelle Auslösung (Trip) durchführen S. 2
  • Reset-Konfiguration ändern S. 2

Probleme und Lösungen

System beschädigt

Wenn der Druckschalter beschädigt wurde, muss das System gestoppt und der Schalter ersetzt werden.

S. 3

Wartung und Reset

  • Reset-Optionen (manuell/automatisch) können konfiguriert werden. S. 2

Technische Daten

Parameter Wert Hinweis Seiten
KP 15 Regulation range LP: -0.2 – 7.5 bar / HP: 8 – 32 bar Regelbereich für Niederdruck und Hochdruck. S. 1
Max. working pressure (KP 15) 17 bar (LP) / 35 bar (HP) Maximal zulässiger Betriebsdruck. S. 1

Wo es im PDF steht

  • Technische Daten und Montage S. 1
  • Elektrische Anschlüsse und Einstellungen S. 2
  • Sicherheitshinweise S. 3
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Diese Installationsanleitung gilt für die Danfoss Druckschalter der KP-Serie (KP 15, KP 15A, KP 17W, KP 17B, KP 17WB, KP 47WB). Sie enthält wichtige Anweisungen zur Montage, elektrischen Verdrahtung, Einstellung der Druckbereiche sowie Sicherheitsanforderungen beim Umgang mit Kältemitteln.

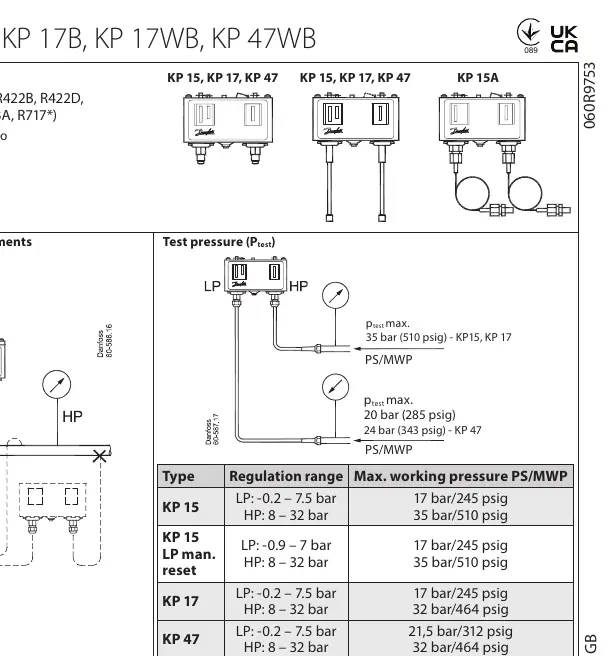

Tabelle der Regelbereiche und maximalen Betriebsdrücke
Tabelle der Regelbereiche und maximalen Betriebsdrücke

Montage und Gehäuse

Die Druckschalter müssen in Bereichen mit geringem Risiko für mechanische Beschädigungen installiert werden. Achten Sie auf die Umgebungstemperaturen und Vibrationsfestigkeit (4 g, 10–1000 Hz). Die Gehäuse sind in verschiedenen Schutzarten erhältlich:

  • Gehäuse IP30 (EN 60529)
  • Gehäuse IP44 (EN 60529)

Die maximale Temperatur am Montageort beträgt 100 °C.

Elektrische Anschlüsse

Vor der Verdrahtung muss die Stromversorgung unterbrochen werden. Berühren Sie niemals spannungsführende Teile. Verwenden Sie ausschließlich Kupferkabel. Beachten Sie die elektrischen Nennwerte für AC- und DC-Anwendungen gemäß den Schaltplänen in der Anleitung. Ein Kurzschlussschutz durch eine 16-Ampere-Sicherung ist erforderlich.

Schaltpläne für LP- und HP-Signale
Schaltpläne für LP- und HP-Signale

Einstellung und Betrieb

Die Druckschalter verfügen über einstellbare Druckbereiche für Niederdruck (LP) und Hochdruck (HP). Die Einstellung erfolgt über die entsprechenden Schrauben. Einige Modelle bieten eine manuelle Rückstellung (Reset) oder eine umwandelbare Rückstellung (Convertible Reset). Bei der umwandelbaren Rückstellung kann mit einem Schraubendreher am Sperrring die gewünschte Konfiguration gewählt werden. Drehen Sie dabei nicht an der Schraube selbst, um den Mechanismus nicht zu beschädigen.

Manuelle Auslösefunktion und Einstellmöglichkeiten
Manuelle Auslösefunktion und Einstellmöglichkeiten
Einstellung der Druckbereiche
Einstellung der Druckbereiche

Manuelle Auslösung

Die manuelle Auslösefunktion (Manual Trip) darf nur mit den Fingern betätigt werden. Verwenden Sie hierfür keinesfalls einen Schraubendreher.

Sicherheitshinweise

Die Druckschalter dürfen nur in Systemen eingesetzt werden, die den geltenden Normen (z. B. IEC 60335-2-24, ISO 5149) entsprechen. Bei Verwendung von brennbaren Kältemitteln (insbesondere A2L-Kältemittel wie R455A, R454C, R1234yf) ist besondere Vorsicht geboten. Nur geschultes Personal darf Installationen, Wartungen oder den Austausch des Schalters an Systemen mit brennbaren Kältemitteln durchführen. Ein elektrostatischer Schutz und ein Schutz gegen elektrische Leckströme müssen durch Erdung sichergestellt werden.

Herstellerinformationen

Danfoss A/S

Markenprofil

Praktische Hilfe

Typische Probleme

Schalter löst nicht korrekt aus

Überprüfen Sie die Druckeinstellungen und stellen Sie sicher, dass keine übermäßige Vibration am Montageort vorliegt.

Beschädigung des umwandelbaren Rückstellmechanismus

Drehen Sie niemals an der Schraube auf der Sperrscheibe; verwenden Sie nur den Schlitz zur Konfiguration.

Elektrische Störungen

Stellen Sie sicher, dass eine ordnungsgemäße Erdung vorhanden ist und die Kabel nicht an scharfen Kanten anliegen.

Vor der Verwendung

  • Stromversorgung vor der Verdrahtung trennen.
  • Kompatibilität des Kältemittels prüfen.
  • Sicherstellen, dass die Umgebungstemperatur innerhalb der Spezifikationen liegt.
  • Prüfen, ob eine 16A-Sicherung für den Kurzschlussschutz vorhanden ist.
  • Sicherstellen, dass keine hohen Vibrationen am Montageort auftreten.

Abbildungen und Diagramme

  • Schaltpläne zeigen die Kontaktbelegung für LP- und HP-Signale.
  • Die Einstellungsdiagramme zeigen die Drehrichtung für Druckänderungen.
  • Die Montagezeichnungen verdeutlichen die Gehäuseoptionen und Befestigungspunkte.

Modellkompatibilität

  • Nur für Kältemittel gemäß Liste (R22, R134a, R404A, etc.) geeignet.
  • Besondere Anforderungen für A2L-Kältemittel beachten.
  • Nicht in Bereichen mit hoher Vibrationsbelastung installieren.
