Installationsanleitung für Danfoss SSM Edelstahl-Verteiler
Schnelle Installationsanleitung für den Danfoss SSM Edelstahl-Verteiler. Enthält Maßtabellen, Konfigurationsübersichten und technische Daten zur Rohrdimensionierung für Fußbodenheizungen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Installationshilfe für den Danfoss SSM Edelstahl-Verteiler. Es enthält detaillierte Maßzeichnungen für verschiedene Konfigurationen (von 2+2 bis 12+12 Anschlüssen) sowie technische Tabellen zur Rohrdimensionierung für Fußbodenheizungssysteme.
Abmessungen und Konfiguration

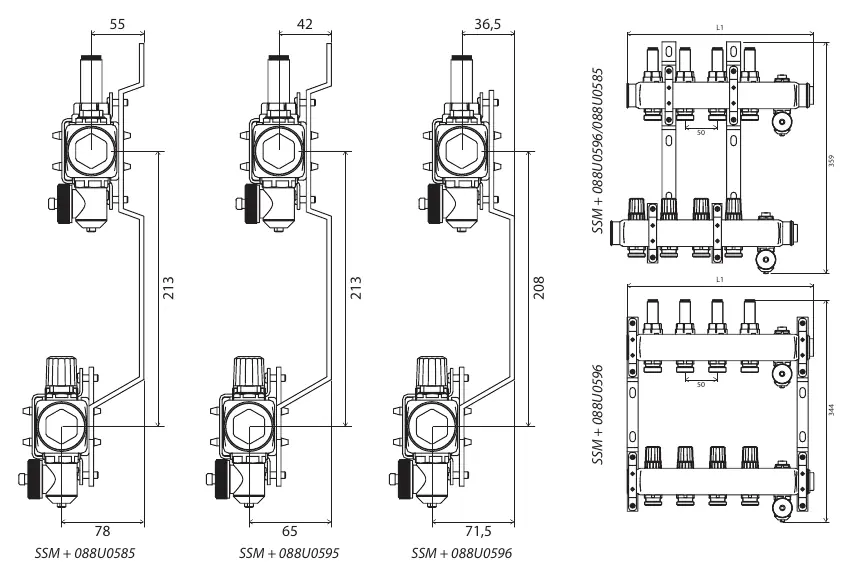

Die Anleitung bietet eine Übersicht der Einbaumaße (L1) für verschiedene Verteilergrößen. Die Gesamtlänge variiert je nach Anzahl der Heizkreise von 190 mm (2+2) bis 690 mm (12+12). Diese Maße sind entscheidend für die Planung des Platzbedarfs im Verteilerschrank.
Rohrdimensionierung

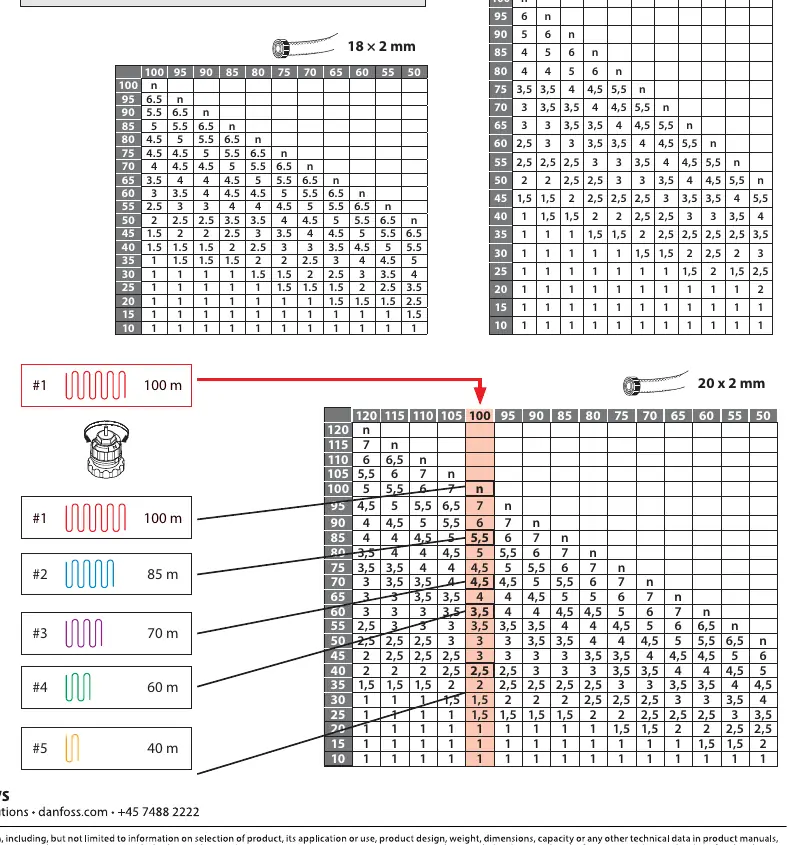

Für die Planung der Fußbodenheizung sind Tabellen enthalten, die den Zusammenhang zwischen Rohrlänge, Rohrdurchmesser (16 mm, 18 mm, 20 mm) und Durchfluss darstellen. Diese helfen bei der korrekten Auslegung der Heizkreise, um eine effiziente Wärmeverteilung zu gewährleisten.
Technische Daten
Die beigefügten Diagramme zeigen den Druckverlust (Δp) in Abhängigkeit vom Durchfluss (Q) für die verschiedenen Verteilerkonfigurationen. Dies ist entscheidend für die hydraulische Einregulierung des Systems und die Auswahl der passenden Umwälzpumpe.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Verwenden Sie die Tabelle auf Seite 1, um die Länge L1 basierend auf der Anzahl der Heizkreise (2+2 bis 12+12) zu bestimmen.
Nutzen Sie die Tabellen auf Seite 2, um den passenden Rohrdurchmesser (16, 18 oder 20 mm) für die geplante Rohrlänge zu wählen.
Vor der Verwendung
- Bestimmen Sie die Anzahl der benötigten Heizkreise.
- Wählen Sie den passenden Rohrdurchmesser (16, 18 oder 20 mm).
- Prüfen Sie die Einbaumaße (L1) für den gewählten Verteiler.
- Berechnen Sie die erforderliche Rohrlänge für jeden Heizkreis.
