Montageanleitung für das Gewächshaus Dancover Greenhouse Strong NOVA 2.1x3m
Detaillierte Montageanleitung für das Dancover Greenhouse Strong NOVA 2.1x3m. Erfahren Sie, wie Sie das Gewächshaus Schritt für Schritt aufbauen, welche Werkzeuge benötigt werden und wie die Polycarbonatplatten korrekt installiert werden.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung beschreibt den Aufbau des Dancover Greenhouse Strong NOVA 2.1x3m. Sie umfasst die Teileliste, Werkzeuganforderungen und eine schrittweise Montageanleitung von der Rahmenkonstruktion bis zur Polycarbonat-Befestigung. S. 1, 7, 8, 9
Wichtigste Schritte
- Rahmen montieren S. 7, 8, 10, 11
- Polycarbonat anbringen S. 9, 13
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Polycarbonat-Dicke | 4 mm | Erforderliche Stärke der Platten | S. 6 |
Weitere 1 Antworten anzeigen Weniger anzeigen
Wo es im PDF steht
- Teileliste S. 3, 4, 5
- Montageschritte S. 7, 8, 9, 10
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung dient dem fachgerechten Aufbau des Dancover Greenhouse Strong NOVA 2.1x3m. Vor Beginn der Montage sollten alle Teile anhand der beiliegenden Liste auf Vollständigkeit geprüft werden. Achten Sie beim Aufbau auf eine ebene Fläche und verwenden Sie geeignete Schutzkleidung.
Benötigte Werkzeuge
Für die Montage werden folgende Werkzeuge benötigt:
- Leiter
- Schaufel
- Wasserwaage
- Arbeitshandschuhe
- Maßband
- Cutter-Messer
- Akkuschrauber mit PH2-Bit
Vorbereitung und Polycarbonat-Anforderungen
Das Gewächshaus benötigt Polycarbonatplatten mit einer Stärke von 4 mm. Die benötigten Zuschnitte sind:
- 2 Stück: 2.1m x 6m
- 1 Stück: 1.05m x 6m
Montageschritte
Schritt 1: Rahmenbau
Beginnen Sie mit dem Zusammenbau der Grundstruktur. Verbinden Sie die Profile P32 und P35 zu Bögen und montieren Sie diese mit den Profilen P31 und P6. Verwenden Sie die Schrauben 10706.0 sowie Muttern 3006 und 2006.

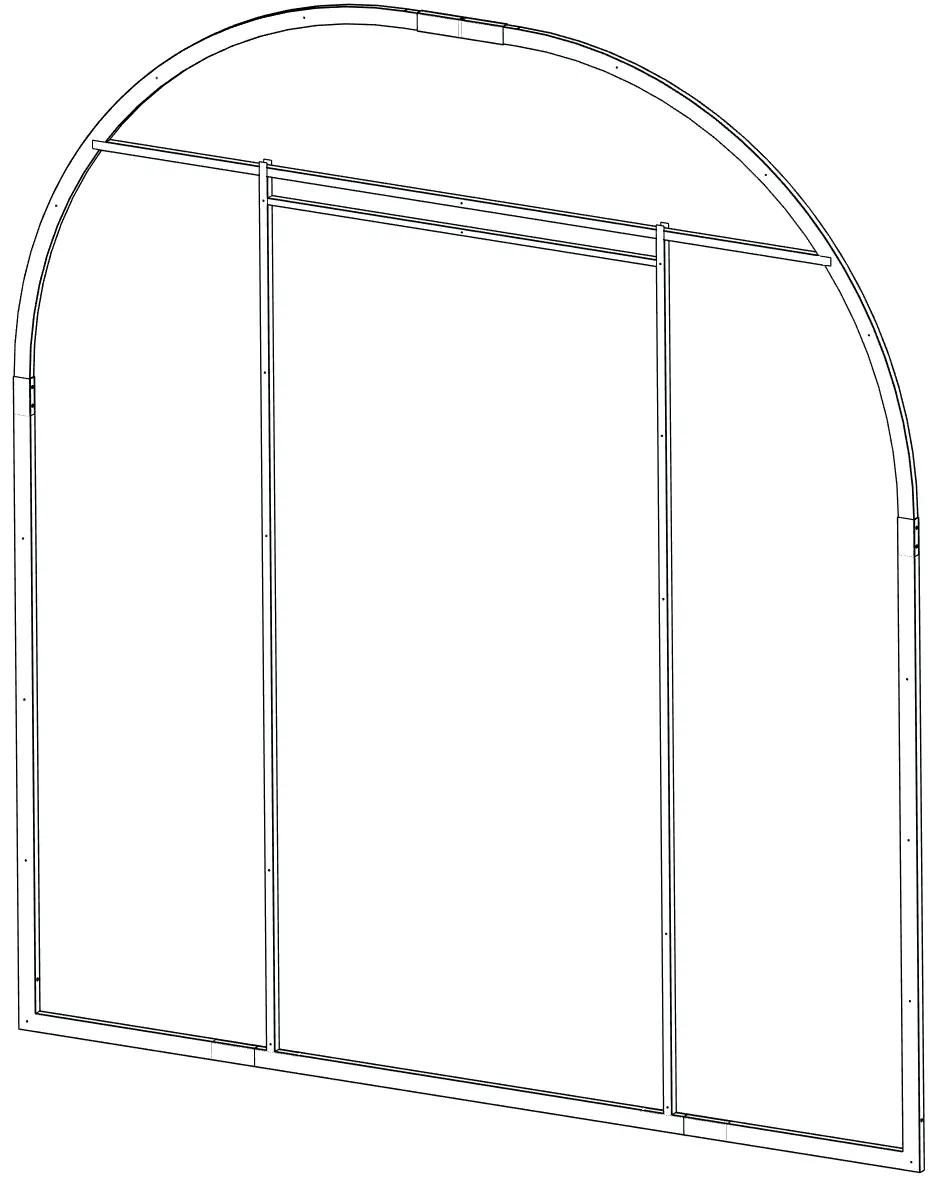

Schritt 2: Montage der Bögen
Setzen Sie die Bögen auf die Basisstruktur. Verwenden Sie hierfür die Schrauben 10506.0, Muttern 3006 und 2006. Achten Sie auf die korrekte Ausrichtung der Profile P11.

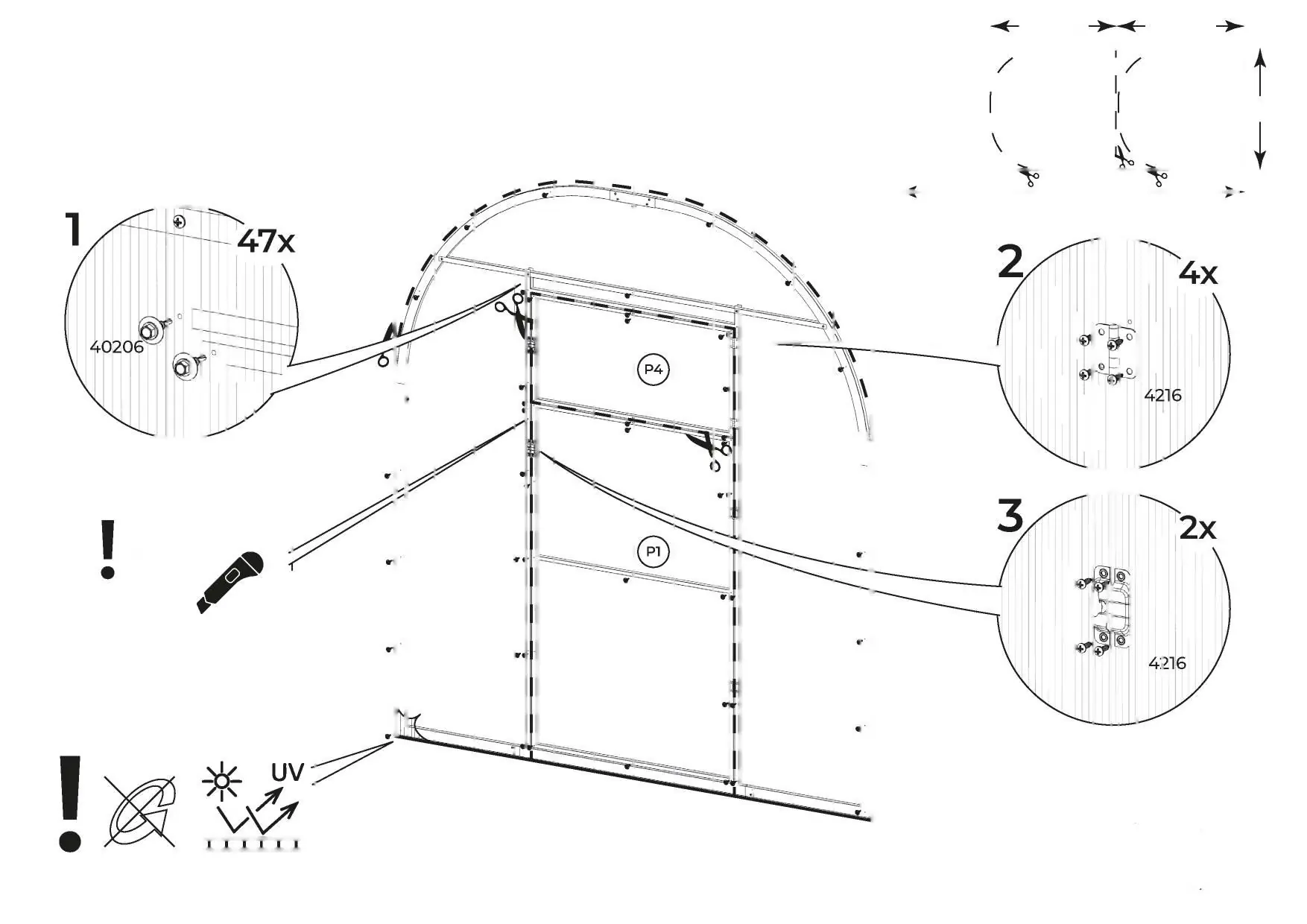

Schritt 3: Polycarbonat-Installation
Bringen Sie die Polycarbonatplatten an. Verwenden Sie die Schrauben 40206 und 4216. Achten Sie darauf, die Platten korrekt zuzuschneiden und die UV-geschützte Seite nach außen zu richten.

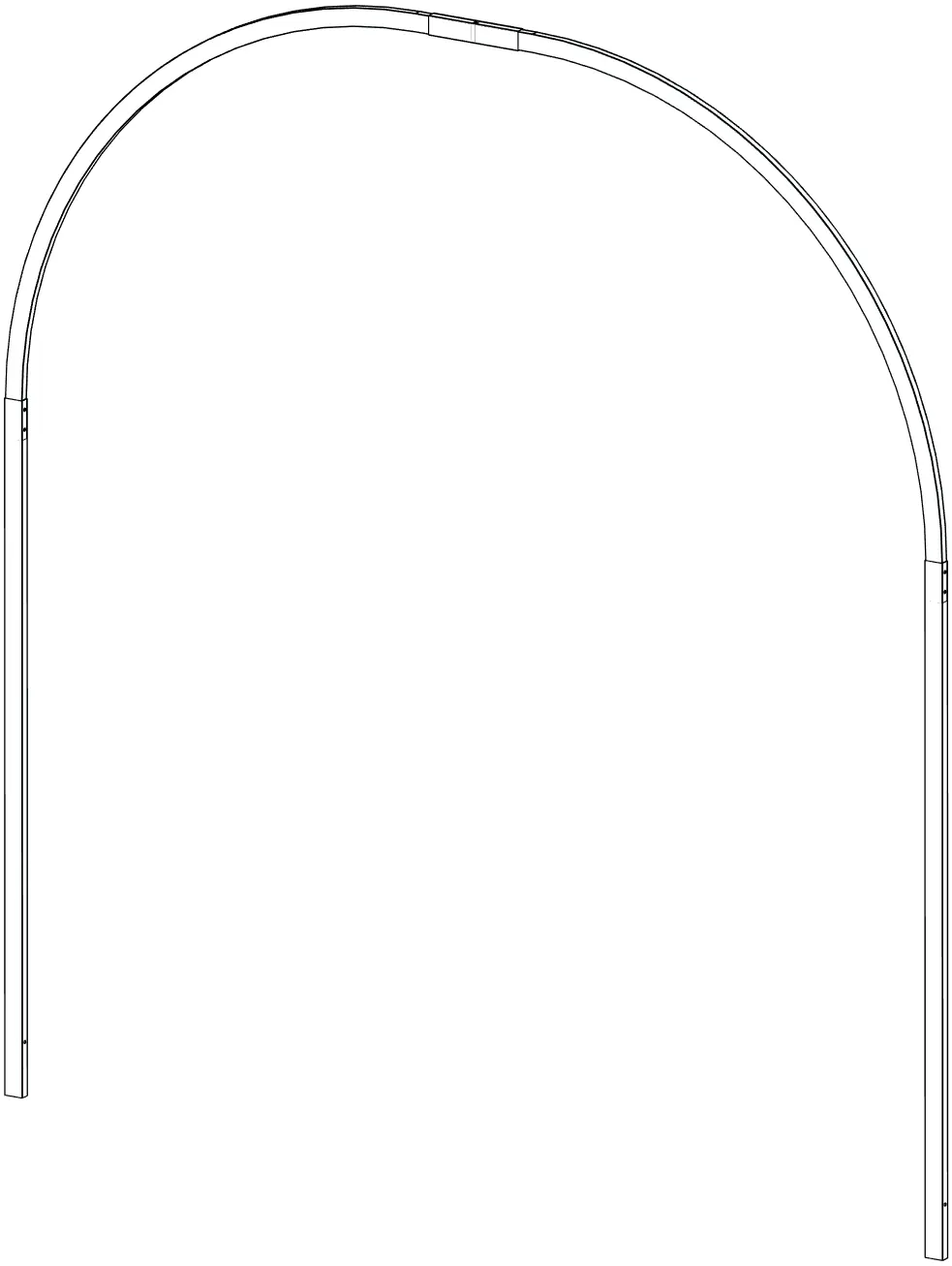

Schritt 4: Weitere Rahmenmontage
Vervollständigen Sie den Rahmen mit den Profilen P33, P34 und P35. Sichern Sie die Verbindungen mit den Schrauben 10706.0 und 10506.0.

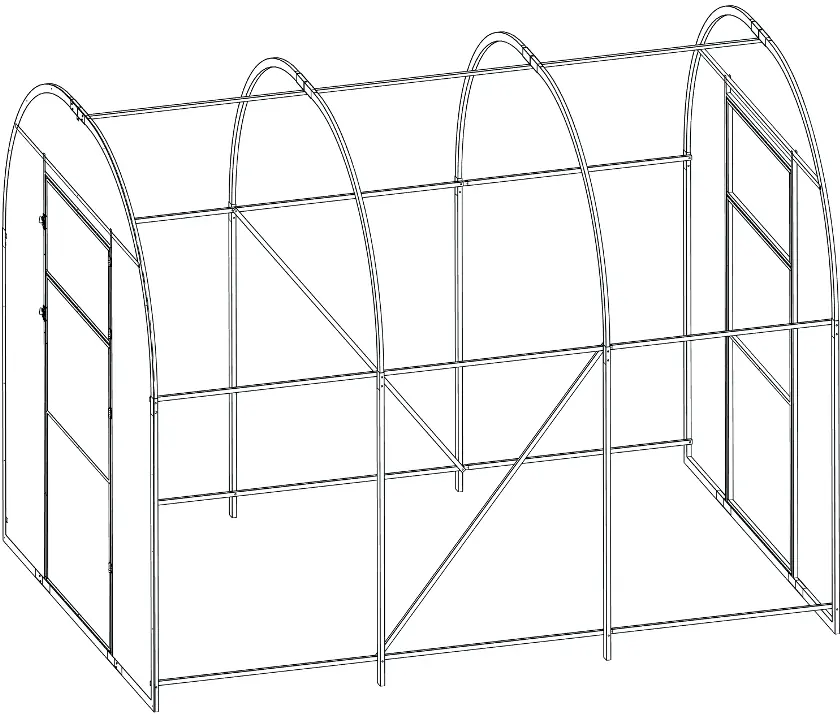

Schritt 5: Strukturverstärkung
Installieren Sie die Verstrebungen P54, P55 und P77. Diese sorgen für die notwendige Stabilität des Gewächshauses. Verwenden Sie die Schrauben 10806.0 und 10706.0.

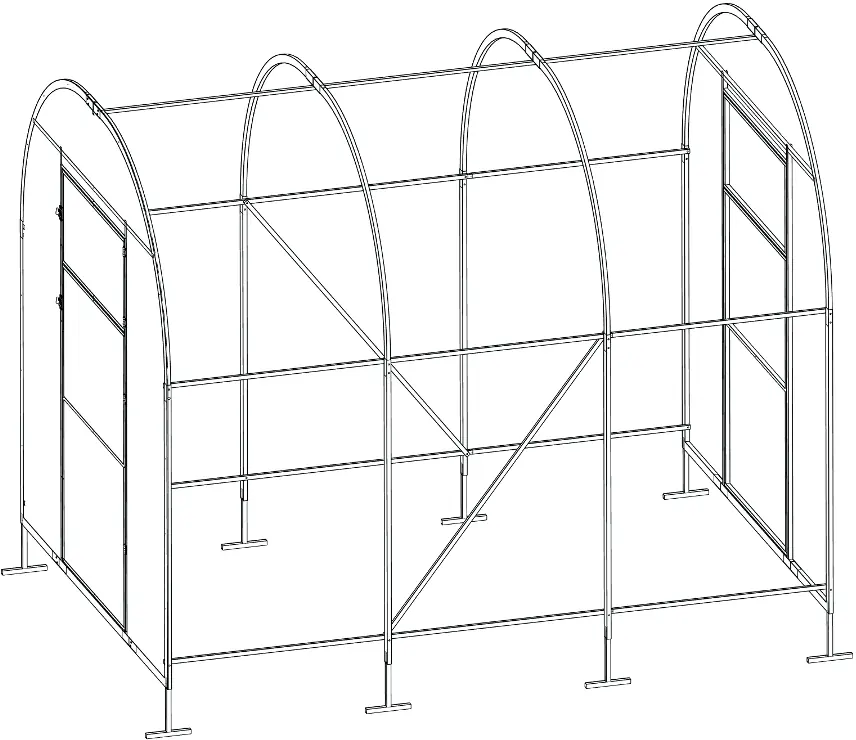

Schritt 6: Ausrichtung und Verankerung
Richten Sie das Gewächshaus mit einer Wasserwaage aus. Verankern Sie die Struktur im Boden unter Verwendung der Profile P84 und befestigen Sie diese mit den Schrauben 4216.
Schritt 7: Finale Befestigung
Schließen Sie die Montage ab, indem Sie alle verbleibenden Schrauben 40206 und 4216 festziehen. Überprüfen Sie die Stabilität der Türscharniere und Riegel.
Praktische Hilfe
Typische Probleme
Instabile Struktur
Stellen Sie sicher, dass alle Schrauben fest angezogen sind und der Rahmen mit einer Wasserwaage exakt ausgerichtet wurde.
Polycarbonat passt nicht
Überprüfen Sie die Schnittmaße gemäß den Anforderungen (4mm Stärke, 2.1x6m und 1.05x6m Platten).
Vor der Verwendung
- Leiter bereitstellen
- Schaufel für Erdarbeiten
- Wasserwaage zur Ausrichtung
- Arbeitshandschuhe tragen
- Maßband zur Kontrolle
- Cutter-Messer für Platten
- Akkuschrauber mit PH2-Bit
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Polycarbonat-Stärke
- 4 mm
Abbildungen und Diagramme
- Die Anleitung verwendet nummerierte Schritte (1-7), die den Aufbauprozess logisch gliedern.
- Jeder Schritt enthält Detailansichten der benötigten Schrauben und Profile.
Modellkompatibilität
- Nur für das Modell Greenhouse Strong NOVA 2.1x3m geeignet.
