Installationsanleitung für American Tent 15'x30' Frame Tent
Detaillierte Installationsanleitung für das American Tent 15'x30' Frame Tent. Enthält Sicherheitsrichtlinien, Aufbauanweisungen, Wartungstipps und Informationen zur Verankerung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dies ist die Installationsanleitung für das American Tent 15'x30' Frame Tent. Sie enthält Anweisungen für den sicheren Aufbau, die Verankerung, die Wartung und die Lagerung. S. 1
Wichtigste Schritte
- Rufen Sie vor dem Aufbau den 811-Service an, um Versorgungsleitungen zu lokalisieren. S. 4
- Heben Sie beim Aufbau immer die windabgewandte Seite zuerst an. S. 8
Erste Inbetriebnahme
- Platzieren Sie alle Teile gemäß den Diagrammen auf Seite 2 und 3. S. 6
Weitere 3 Antworten anzeigen Weniger anzeigen
Wartung und Reset
- Reinigen Sie das Zelt mit milden Reinigungsmitteln und lagern Sie es trocken. S. 9
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Windlimit (Installation) | < 15 mph | Maximale Windgeschwindigkeit für den Aufbau. | S. 4 |
| Windlimit (Evakuierung) | > 38 mph | Windgeschwindigkeit bei der das Zelt evakuiert werden muss. | S. 4 |
Wo es im PDF steht
- Diagramme und Teile S. 2, 3
- Sicherheit und Wartung S. 4, 5
- Aufbauanleitung S. 6, 7, 8
- Abbau und Lagerung S. 9
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Sicherheits- und Aufbauanweisungen für das American Tent 15'x30' Frame Tent. Es ist für den professionellen Einsatz konzipiert und erfordert die Einhaltung spezifischer Sicherheitsvorkehrungen, insbesondere bei Wetterbedingungen. Vor der Installation muss der Standort auf unterirdische Versorgungsleitungen geprüft werden (811-Service).
Sicherheit und Wetterbedingungen
Das Zelt ist eine temporäre, nicht technisch berechnete Struktur. Der Installateur ist für die Beurteilung der Wetterbedingungen verantwortlich.
- Wind: Die Installation oder der Abbau sollte nur bei Windgeschwindigkeiten unter 15 mph erfolgen. Bei vorhergesagten Böen über 38 mph muss das Zelt evakuiert werden.
- Regen: Vermeiden Sie Wasseransammlungen auf dem Zeltdach (Ponding), da dies das Gewebe beschädigen und die Stabilität beeinträchtigen kann.
- Blitzschlag: Bei Gewitter das Zelt sofort verlassen.
- Schnee: Das Zelt ist nicht für Schneelasten ausgelegt.
Standortwahl
Wählen Sie einen erhöhten, ebenen Standort frei von Schutt. Achten Sie auf Hindernisse über Kopf (Stromleitungen, Äste). Stellen Sie sicher, dass der Boden für die Verankerung geeignet ist (Gras, Kies, Beton, Asphalt, Holz).
Montageanleitung
Der Aufbau erfolgt in mehreren Schritten:
- Vorbereitung: Platzieren Sie alle Teile an ihren ungefähren Positionen.

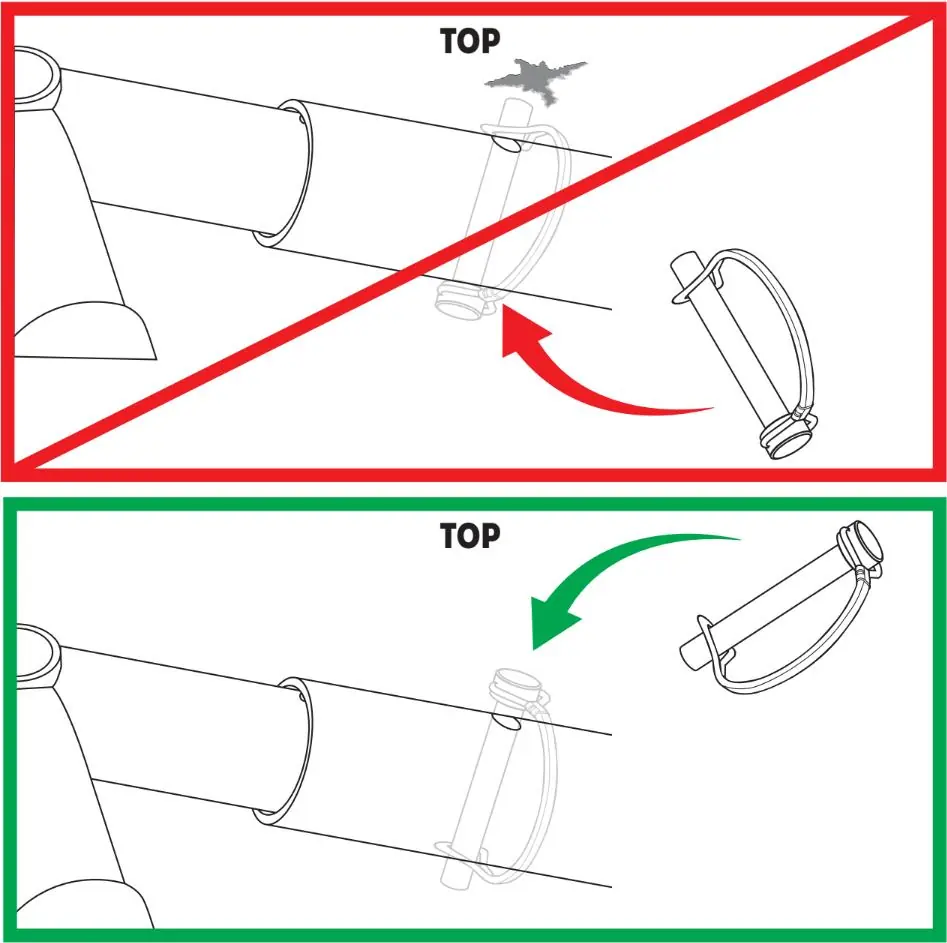

- Kronenmontage: Beginnen Sie am Zentrum (Crown) und verbinden Sie die Sparren. Verwenden Sie Ausrichtungsstifte, um die Sparren korrekt zu positionieren.
- Rahmenbau: Verbinden Sie die 3-Wege-Kronen, Firstkronen, Seiten-T-Stücke und Stangen gemäß den Diagrammen.
- Zeltplane: Rollen Sie die Plane auf einer Schutzunterlage aus. Verbinden Sie die Abschnitte bei Bedarf.
- Anheben: Ziehen Sie die Plane über den Rahmen. Heben Sie die windabgewandte Seite zuerst an, um zu verhindern, dass der Wind das Zelt erfasst.
- Beine: Installieren Sie die Beine und sichern Sie diese mit den Basisplatten.
Wartung und Lagerung
Um die Lebensdauer des Zeltes zu verlängern, beachten Sie folgende Punkte:
- Reinigung: Verwenden Sie milde Reinigungsmittel wie American Tent "Tent Cleaner", Geschirrspülmittel oder Waschpulver. Vermeiden Sie Bleichmittel, scheuernde Chemikalien und harte Bürsten.
- Lagerung: Lagern Sie das Zelt nur im sauberen und trockenen Zustand in einer kühlen, trockenen Umgebung.
- Schutz: Verwenden Sie beim Aufbau eine Schutzunterlage (Drop Cloth), um das Gewebe vor Schmutz und Abrieb zu schützen.
Zusätzliche Montage
Die Anleitung enthält spezifische Anweisungen für:
- Seitenwände: Montage mittels Clips am Seil.
- Regenrinnen: Zur Verbindung zweier Zelte.
- Giffy-Ballast: Montageanleitung für Giffy-Fässer zur Ballastierung.
Herstellerinformationen
American Tent
Praktische Hilfe
Typische Probleme
Wasseransammlungen (Ponding) auf dem Dach
Stellen Sie sicher, dass das Zelt korrekt installiert und gespannt ist. Ponding kann das Gewebe zerstören und Stangen in den Boden drücken.
Instabile Verankerung
Stellen Sie sicher, dass die Stangen vertikal in den Boden getrieben werden. Die Tiefe der Verankerung ist entscheidend für die Haltekraft.
Beschädigung des Gewebes
Vermeiden Sie das Ziehen der Plane über den Boden. Verwenden Sie immer eine Schutzunterlage.
Vor der Verwendung
- Rufen Sie 811 an, um unterirdische Versorgungsleitungen markieren zu lassen (mindestens 3 Tage vorher).
- Tragen Sie einen Schutzhelm bei Arbeiten über Schulterhöhe.
- Tragen Sie Sicherheitsschuhe mit Stahlkappen.
- Überprüfen Sie den Standort auf Hindernisse über Kopf.
- Kontrollieren Sie alle Seile, Stangen und Verbindungsstücke auf Beschädigungen.
- Stellen Sie sicher, dass alle benötigten Werkzeuge (Vorschlaghammer, Schutzunterlage) vorhanden sind.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Windgeschwindigkeit (Installation)
- Installation nur bei Wind unter 15 mph durchführen.
- Windgeschwindigkeit (Evakuierung)
- Bei Böen über 38 mph muss das Zelt evakuiert werden.
- Abstand der Verankerung
- Ca. 5 Fuß (1,5 m) Abstand für 7-Fuß-Beine, 6 Fuß (1,8 m) für 8-Fuß-Beine.
Abbildungen und Diagramme
- Die Diagramme auf Seite 2 und 3 zeigen die Anordnung der Stangen (A-E) und Verbindungsstücke (CRN, 3CR, RCR, 4ST, BPL).
- Die Abbildungen zur Verankerung zeigen die korrekte vertikale Ausrichtung der Erdnägel.
Modellkompatibilität
- Das Zelt ist nicht für Schneelasten ausgelegt.
- Verwenden Sie nur zugelassene Reinigungsmittel; keine Bleichmittel oder scheuernden Chemikalien.
