Bedienungsanleitung für Craftsman 12-Zoll Bandsäge/Schleifmaschine
Schnelle Anleitung zur Montage, Bedienung und Wartung der Craftsman 12-Zoll Bandsäge/Schleifmaschine (Modelle 113.243401 & 113.243411).
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung gilt für die Craftsman 12-Zoll Bandsäge/Schleifmaschine, Modelle 113.243401 (nur Säge) und 113.243411 (Säge mit Beinen und Motor). Lesen Sie vor der Inbetriebnahme unbedingt die allgemeinen und zusätzlichen Sicherheitshinweise. Das Gerät ist nur für den Innenbereich bestimmt und muss sicher auf einem Ständer oder einer Werkbank befestigt werden.
Montage
Die Montage umfasst mehrere Schritte:
- Staubabsaugung: Installieren Sie den Staubabsaugstutzen am unteren linken Teil der Säge.

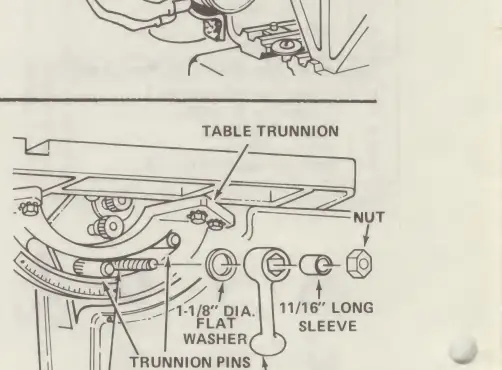

- Tischmontage: Befestigen Sie den Tisch an den Trunnion-Stiften und sichern Sie ihn mit dem Tischverriegelungsgriff.
- Stahlbeine: Montieren Sie die Beine und Versteifungen gemäß der Abbildung.

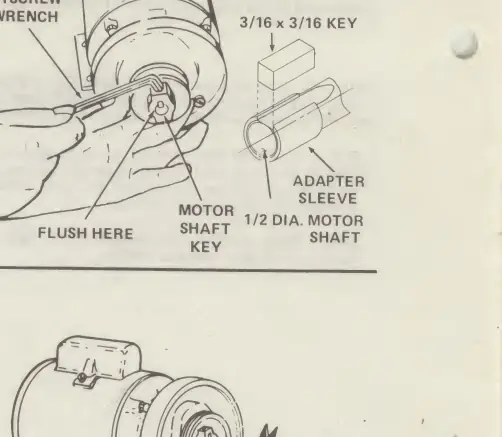

- Motorinstallation: Achten Sie darauf, dass der Motor gegen den Uhrzeigersinn dreht. Montieren Sie den Motor und den Riemenschutz.

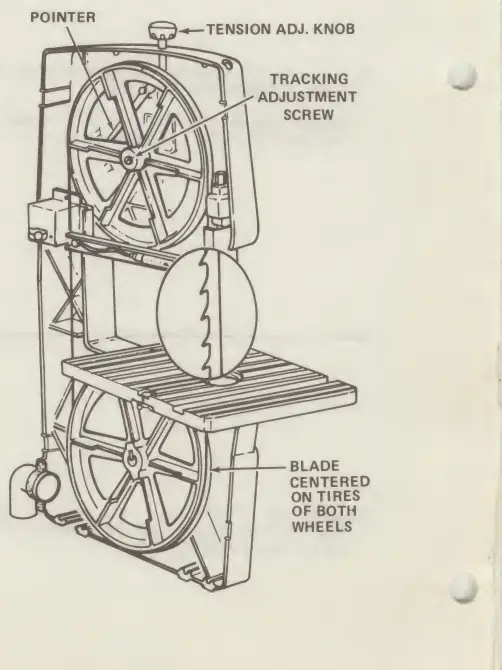

- Sägeblatt: Legen Sie das Blatt auf die Räder, stellen Sie die Spannung ein und justieren Sie die Führung und das Tracking, damit das Blatt mittig auf den Reifen läuft.
Bedienung
Die Bandsäge ist für Kurvenschnitte konzipiert. Führen Sie das Werkstück mit beiden Händen fest gegen den Tisch. Erzwingen Sie den Schnitt nicht, sondern lassen Sie das Blatt arbeiten. Für die Schleiffunktion muss der Schleifaufsatz installiert werden. Achten Sie darauf, dass das Schleifband in Pfeilrichtung läuft.
Wartung
- Reinigung: Entfernen Sie regelmäßig Sägemehl aus dem Motor und vom Gehäuse.
- Schmierung: Die Kugellager sind werksseitig gefettet und benötigen keine weitere Schmierung. Ölen Sie gelegentlich die Führungsstangen des oberen Rades.
- Tische: Tragen Sie eine dünne Schicht Autowachs auf den Tisch auf, damit das Holz leicht gleitet.
- Reifen: Entfernen Sie Harz und Sägemehl mit einer steifen Bürste.
Fehlerbehebung
Bei Problemen wie "Motor läuft nicht", "Blatt läuft nicht mittig" oder "Säge wird beim Schneiden langsamer" konsultieren Sie die Fehlerbehebungstabelle in der Anleitung. Häufige Ursachen sind lockere Riemen, stumpfe Blätter oder falsche Spannung.
Praktische Hilfe
Typische Probleme
Motor läuft nicht
Defekter Schalter, Kabel oder Überlastschutz prüfen. Bei Bedarf Sears-Service kontaktieren.
Blatt läuft nicht mittig auf dem Rad
Tracking-Einstellung anpassen (siehe Abschnitt 'Installing the Blade').
Säge wird beim Schneiden langsamer
Riemenspannung prüfen, Motorbasis-Klemmschrauben festziehen oder stumpfes Blatt ersetzen.
Blattbruch
Zu hohe Spannung oder zu kleiner Schnittradius. Spannung anpassen und Schnitttechnik korrigieren.
Vor der Verwendung
- Prüfen Sie, ob alle Teile gemäß der Teileliste vorhanden sind.
- Stellen Sie sicher, dass die Säge sicher auf einem Ständer oder Boden verschraubt ist.
- Überprüfen Sie die Motorrotation (muss gegen den Uhrzeigersinn drehen).
- Stellen Sie sicher, dass das Sägeblatt korrekt gespannt und ausgerichtet ist.
- Vergewissern Sie sich, dass alle Schutzabdeckungen montiert sind.
Abbildungen und Diagramme
- Schaltplan für den elektrischen Anschluss (Seite 22).
- Explosionszeichnung der Teile für Montage und Ersatzteilbestellung (Seite 24, 26).
Modellkompatibilität
- Modell 113.243401: Nur Säge.
- Modell 113.243411: Inklusive Stahlbeine und Motor.
