Bedienungsanleitung für Craftsman 12-Inch Band Saw/Sander

Wichtige Informationen aus der Anleitung

Diese Anleitung gilt für die Craftsman 12-Inch Band Saw/Sander, Modelle 113.243300 (nur Säge) und 113.243311 (Säge mit Beinen und Motor). Das Gerät ist für den Innenbereich konzipiert und kann sowohl zum Sägen als auch zum Schleifen verwendet werden. Vor der Inbetriebnahme müssen alle Sicherheitsvorkehrungen getroffen und das Gerät vollständig montiert sein.

Sicherheitshinweise

• Tragen Sie stets eine ANSI Z87.1-konforme Schutzbrille.
• Halten Sie den Arbeitsbereich sauber und frei von Hindernissen.
• Stellen Sie sicher, dass die Maschine sicher auf einem Ständer oder einer Werkbank verschraubt ist.
• Entfernen Sie Einstellschlüssel und Werkzeuge vor dem Einschalten.
• Führen Sie das Werkstück niemals freihändig; verwenden Sie geeignete Halterungen.
• Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, bevor Sie Wartungsarbeiten durchführen oder Zubehör wechseln.

Montage

Die Montage umfasst mehrere Schritte:

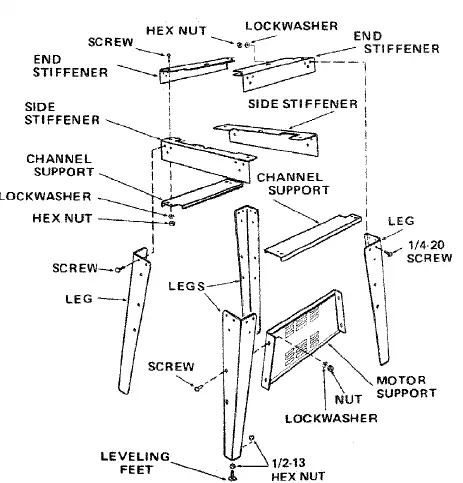

1. Stahlbeine: Montieren Sie die End- und Seitenversteifungen sowie die Beine und den Motorhalter.
2. Säge auf Ständer: Befestigen Sie die Bandsäge sicher auf dem Ständer.
3. Motor und Antrieb: Installieren Sie den Motor, die Riemenscheiben und den V-Riemen. Achten Sie darauf, dass die Riemenscheiben fluchten.
4. Sägetisch: Montieren Sie den Tisch und stellen Sie sicher, dass er rechtwinklig zum Sägeblatt steht.

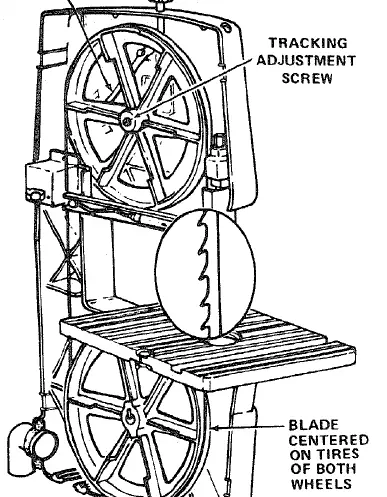

5. Sägeblatt: Legen Sie das Sägeblatt auf die Räder und stellen Sie die Spannung sowie die Führung ein.

Bedienung

Die Bandsäge ist primär für Kurvenschnitte ausgelegt. Zum Sägen führen Sie das Werkstück mit beiden Händen und gleichmäßigem Druck zu. Die minimale Schnittkurve hängt von der Breite des Sägeblatts ab (z. B. 1/4" Blatt für ca. 1,5" Durchmesser). Zum Schleifen kann das Gerät mit einem Schleifaufsatz umgerüstet werden.

Wartung und Pflege

• Allgemein: Entfernen Sie Sägemehl und Harzablagerungen von den Reifen und dem Tisch. Verwenden Sie ein Pflegemittel für den Tisch, damit das Holz leicht gleitet.
• Motor: Die Motorlager sind werksseitig geschmiert. Halten Sie den Motor frei von Staub und Sägemehl, um eine Überhitzung zu vermeiden.

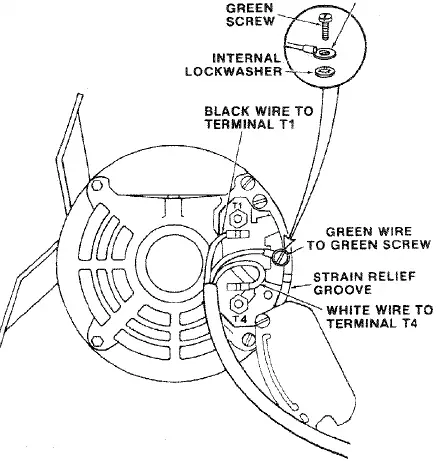

• Elektrische Anschlüsse: Stellen Sie sicher, dass der Motor korrekt geerdet ist. Befolgen Sie das Schaltbild für die Verkabelung.

Fehlerbehebung

Bei Problemen wie unruhigem Lauf des Sägeblatts, Leistungsverlust oder übermäßiger Geräuschentwicklung konsultieren Sie die Fehlerbehebungstabelle in der Anleitung. Häufige Ursachen sind falsche Riemenspannung, stumpfe Sägeblätter oder eine Überlastung des Stromkreises.
