Leitfaden zur Spezifizierung von Condair Luftbefeuchtern
Erfahren Sie, wie Sie Luftbefeuchtungssysteme korrekt spezifizieren, dimensionieren und installieren. Dieser Leitfaden deckt psychrometrische Berechnungen, Technologieauswahl und Hygieneanforderungen ab.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieser Leitfaden unterstützt HVAC-Planer bei der Auswahl, Dimensionierung und Installation von Luftbefeuchtungssystemen. Er bietet Entscheidungshilfen für die Strategie, Technologieauswahl und Systemauslegung. Die Einhaltung der empfohlenen Abstände und Hygienevorschriften ist für einen effizienten und sicheren Betrieb entscheidend.
Warum Luftbefeuchtung?
Die Aufrechterhaltung der Luftfeuchtigkeit dient drei Hauptzwecken:
- Verbesserung der Fertigungseffizienz: Schutz feuchtigkeitsempfindlicher Materialien (Druck, Pharma, Elektronik) und Reduzierung elektrostatischer Aufladung.
- Erhaltung von Werten: Schutz von Kunstwerken, Musikinstrumenten und Holzstrukturen vor Feuchtigkeitsverlust.
- Gesundheitsschutz: Ein Bereich von 40-60% RH reduziert die Überlebensdauer von Viren und unterstützt die körpereigenen Abwehrmechanismen.

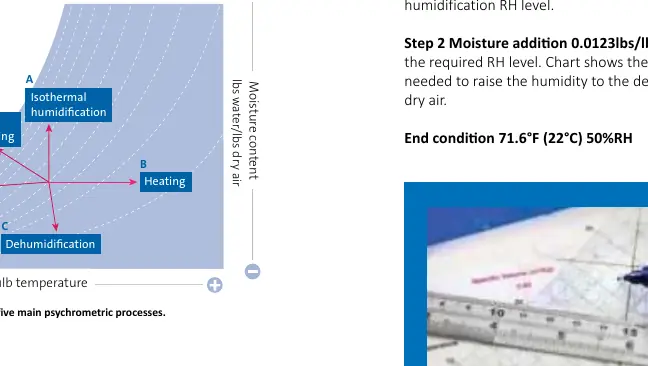

Psychrometrische Diagramme verstehen
Ein psychrometrisches Diagramm ist essenziell, um die benötigte Wassermenge zur Erreichung der Ziel-Luftfeuchtigkeit zu berechnen. Es zeigt die Beziehung zwischen Lufttemperatur, Feuchtigkeitsgehalt und relativer Luftfeuchtigkeit. Wichtige Prozesse sind:
- Isotherme Befeuchtung: Dampfzugabe mit minimalem Temperaturanstieg.
- Adiabatische Befeuchtung: Verdunstung von kaltem Wasser, was den Feuchtigkeitsgehalt erhöht und die Lufttemperatur senkt.
Dimensionierung von Luftbefeuchtern
Für die Lastberechnung sind folgende Daten erforderlich:
- Volumen der benötigten Feuchtigkeit zur Erreichung des Zielzustands.
- Spezifisches Volumen der Luft.
- Volumen der zu befeuchtenden Luft.
Faustregeln: Pro 35,31 ft³/s (1 m³/s) Frischluft werden ca. 55,1 lbs/hr (25 kg/hr) Feuchtigkeit benötigt. Pro 220,46 lbs (100 kg) Dampf werden ca. 75 kW elektrische Leistung benötigt.
Auswahl der richtigen Technologie
Die Wahl hängt von Energieverfügbarkeit, Genauigkeitsanforderungen und physischen Gegebenheiten ab:
- Dampfbefeuchter: Ideal für präzise Steuerung (±1-2% RH). Widerstandsdampfbefeuchter bieten hohe Genauigkeit.
- Adiabatische Systeme: Energieeffizient, bieten zusätzliche Kühlung, erfordern jedoch oft eine Wasseraufbereitung (RO).
- Gasbefeuchter: Hohe Kapazität, oft geringere Betriebskosten bei hohem Durchsatz.
Installation von Luftbefeuchtern

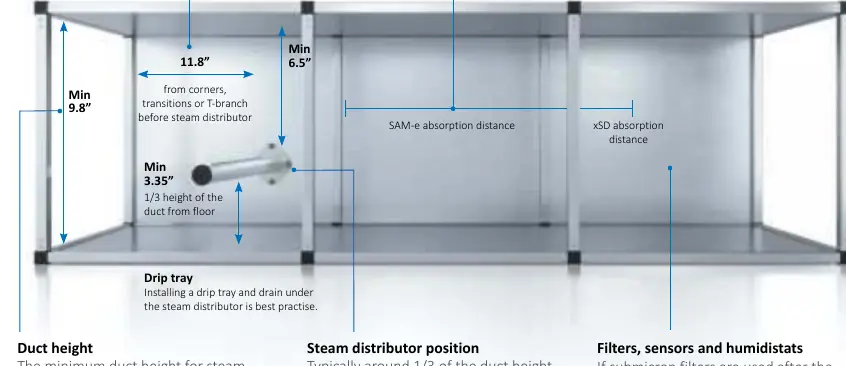

Bei der Installation in AHU (Air Handling Units) oder Räumen sind spezifische Abstände einzuhalten:
- Dampfbefeuchtung: Dampfverteiler sollten ca. 1/3 der Kanalhöhe vom Boden entfernt sein. Mindestabstände zu Wänden und Decken sind einzuhalten, um Kondensation zu vermeiden.
- Adiabatische Systeme: Erfordern ausreichende Absorptionsstrecken, um Tröpfchenbildung zu verhindern.
- Sensoren: Idealerweise im Rückluftkanal platzieren, um repräsentative Werte zu erhalten.
Hygiene und Wartung
Ein hygienischer Betrieb erfordert:
- Vermeidung von stehendem Wasser (tote Enden in Rohrleitungen).
- Regelmäßige Spülzyklen und Entleerung bei Nichtbetrieb.
- Wasseraufbereitung (UV, Silberionen, Umkehrosmose) zur Keimreduzierung.
- Regelmäßige professionelle Wartung gemäß Herstellerempfehlungen.
Herstellerinformationen
Condair Group
Praktische Hilfe
Typische Probleme
Kondensation im Luftkanal
Sicherstellen, dass der Dampfverteiler korrekt positioniert ist (mind. 1/3 der Kanalhöhe) und die Absorptionsstrecke eingehalten wird.
Hygienebedenken / Keimbildung
Regelmäßige Wartung, automatische Spülzyklen und UV-Wasserbehandlung implementieren.
Ungenauigkeit der Feuchtigkeitsregelung
Sensoren im Rückluftkanal platzieren und sicherstellen, dass sie nicht durch externe Wärmequellen beeinflusst werden.
Vor der Verwendung
- Raumvolumen und Luftwechselrate bestimmen.
- Kälteste Außentemperatur und Ziel-Luftfeuchtigkeit definieren.
- Verfügbarkeit von Wasser- und Stromanschlüssen prüfen.
- Platzbedarf für Wartung und Installation (Abstände) sicherstellen.
- Wasserqualität prüfen (Härtegrad für RO-Systeme).
Technische Daten in der Praxis
- Relative Luftfeuchtigkeit (RH)
- Idealbereich für Gesundheit und Komfort liegt bei 40-60%.
- Absorptionsstrecke
- Benötigte Distanz, damit Dampf vollständig von der Luft aufgenommen wird, ohne an Oberflächen zu kondensieren.
- Isotherme Befeuchtung
- Dampfbasierte Befeuchtung, die die Luftfeuchtigkeit erhöht, ohne die Lufttemperatur signifikant zu verändern.
Abbildungen und Diagramme
- Psychrometrische Diagramme zeigen die Beziehung zwischen Temperatur, Feuchtigkeitsgehalt und relativer Luftfeuchtigkeit.
- Installationsdiagramme zeigen Mindestabstände für Dampfverteiler und Sensoren in AHU-Systemen.
Modellkompatibilität
- Dampfbefeuchter benötigen eine Positionierung innerhalb von 13ft (ca. 4m) zum AHU, um Kondensation in Dampfleitungen zu vermeiden.
- Adiabatische Systeme erfordern bei niedrigen Temperaturen (<5°C) eine sorgfältige Planung der Aerosolverdunstung.
