Installationsanleitung für Commercial Electric 1-Gang In-Use Cover
Erfahren Sie, wie Sie die Commercial Electric 1-Gang In-Use Cover korrekt installieren. Diese Anleitung enthält Schritte zur Montage, Auswahl der Adapter und Anpassung der Ausrichtung für wetterfeste Anwendungen.
Inhaltsverzeichnis
Wichtige Informationen zur Installation
Diese Anleitung beschreibt die fachgerechte Montage der Commercial Electric 1-Gang In-Use Cover. Stellen Sie vor Beginn der Arbeiten sicher, dass die Stromzufuhr unterbrochen ist, um Verletzungen oder Stromschläge zu vermeiden. Die Abdeckung ist für den Einsatz im Außenbereich konzipiert, erfordert jedoch bei unebenen Untergründen zusätzliche Abdichtungsmaßnahmen.
Montageanleitung
- Schalten Sie die Stromversorgung am Sicherungskasten aus.
- Lösen Sie die Schrauben der Steckdosenabdeckung, ohne diese vollständig zu entfernen.
- Richten Sie die Schrauben der Abdeckung mit den Löchern an der Basis aus.
- Wählen Sie den passenden Adapter für Ihren Steckdosentyp (Duplex, GFCI oder Toggle/Round).
- Rasten Sie den gewählten Adapter auf der Basis ein.
- Ziehen Sie die Schrauben fest, um die Abdeckung zu sichern.
Ausrichtung der Abdeckung
Die Abdeckung ist standardmäßig für die vertikale Montage voreingestellt. Um die Abdeckung horizontal zu montieren:
- Verwenden Sie einen Schraubendreher als Hebel, um die Scharnierstifte auf der Rückseite der Abdeckung herauszudrücken.
- Entfernen Sie die Tür.
- Setzen Sie die Tür in der horizontalen Position wieder ein und lassen Sie die Scharnierstifte einrasten.
Besondere Montagehinweise
Bei der Montage auf unebenen Oberflächen wie Ziegel oder Zedernholz muss eine 1/4 Zoll dicke Schicht aus nicht aushärtender Silikondichtmasse (nicht im Lieferumfang enthalten) zwischen der Dichtung und der Montagefläche aufgetragen werden, um eine wetterfeste Abdichtung zu gewährleisten.
Herstellerinformationen
Commercial Electric
Praktische Hilfe
Typische Probleme
Montage auf unebener Oberfläche (z.B. Ziegel)
Verwenden Sie eine 1/4 Zoll Silikondichtmasse zwischen Dichtung und Montagefläche, um eine wetterfeste Abdichtung zu gewährleisten.
Abdeckung muss horizontal statt vertikal montiert werden
Entfernen Sie die Scharnierstifte mit einem Schraubendreher, drehen Sie die Tür und rasten Sie die Stifte in der horizontalen Position ein.
Vor der Verwendung
- Stromversorgung am Sicherungskasten ausschalten
- Oberfläche auf Ebenheit prüfen
- Passenden Adapter (Duplex, GFCI, Toggle/Round) auswählen
- Silikondichtmasse für unebene Untergründe bereithalten
Abbildungen und Diagramme

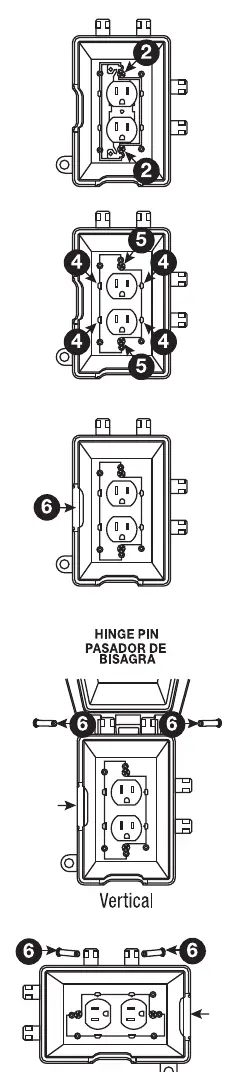

- Die Abbildungen zeigen die korrekte Platzierung der Adapter auf der Basis.
- Die Diagramme illustrieren den Wechsel zwischen vertikaler und horizontaler Ausrichtung durch das Umsetzen der Scharnierstifte.
Modellkompatibilität
- Geeignet für Duplex-, GFCI- und Toggle/Round-Steckdosen.
