Bedienungsanleitung für gewerbliche Spülmaschine CMA-180UC-3
Detaillierte Bedienungsanleitung für die gewerbliche Spülmaschine CMA-180UC-3. Erfahren Sie alles über Installation, Inbetriebnahme, tägliche Reinigung, Wartung und technische Spezifikationen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die CMA-180UC-3 ist eine gewerbliche Untertisch-Spülmaschine mit einem 2-minütigen Spülzyklus. Sie benötigt einen 208/240V Stromanschluss und eine Wasserzufuhr von mindestens 120°F. S. 2, 3, 5
Wichtigste Schritte
- Tägliche Reinigung der Sprüharme und des Schmutzsiebs S. 9, 10
- Inbetriebnahme S. 9
Erste Inbetriebnahme
- Maschine einschalten, 10-15 Minuten aufheizen lassen, dann START drücken. S. 9
Probleme und Lösungen
Sprüharm verstopft
Düsen mit Zahnstocher reinigen, Endkappen entfernen und spülen.
S. 10Wartung und Reset
- Tägliche Reinigung der Sprüharme und Siebe. S. 10
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Waschtemperatur | 160°F (70°C) | Mindesttemperatur für den Waschgang. | S. 2, 9 |
| Nachspültemperatur | 180°F - 195°F (82°C - 90°C) | Temperatur für den Nachspülgang. | S. 2 |
Wo es im PDF steht
- Technische Spezifikationen S. 2
- Betriebszyklus S. 3
- Installationsrichtlinien S. 4, 6
- Reinigungsanweisungen S. 10
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die CMA-180UC-3 ist eine gewerbliche Untertisch-Spülmaschine mit Heißwasser-Desinfektion. Der gesamte Spülzyklus dauert 2 Minuten. Das Gerät verfügt über eine integrierte Druckerhöhungspumpe (Booster Heater) und erfordert einen festen Stromanschluss sowie einen Wasseranschluss mit mindestens 120°F (49°C). Die Maschine ist für den gewerblichen Einsatz konzipiert und erfordert die Einhaltung spezifischer Installations- und Wartungsrichtlinien, um die Garantie zu gewährleisten.
Installation
Die Installation muss durch qualifiziertes Personal unter Einhaltung lokaler Vorschriften erfolgen:
- Nivellierung: Die Maschine muss absolut waagerecht stehen, um Undichtigkeiten an der Tür zu vermeiden.
- Wasseranschluss: Erfordert einen 1/2-Zoll-Anschluss. Der Wasserdruck muss zwischen 15 und 65 PSIG liegen. Bei über 50 PSI wird ein Druckminderer empfohlen.
- Abfluss: Die Standrohrhöhe darf 22 Zoll nicht überschreiten. Eine Installation mit Luftspalt wird empfohlen.
- Elektrik: Erfordert einen dedizierten 208/240V, 1-Phasen-Stromkreis. Ein dritter Draht für die Erdung ist zwingend erforderlich.
Inbetriebnahme
- Schalten Sie das Gerät ein (Power-Schalter auf ON). Die Maschine füllt sich automatisch.
- Warten Sie 10-15 Minuten, bis das Wasser die Betriebstemperatur erreicht hat (mindestens 160°F/70°C für den Waschgang).
- Legen Sie das Geschirr ein und drücken Sie den START-Schalter.
- Der Zyklus läuft automatisch ab.
Reinigung und Wartung
Tägliche Reinigungsaufgaben sind entscheidend für die Leistung:
- Schmutzsieb: Nach jeder Schicht entnehmen und unter fließendem Wasser reinigen.
- Sprüharme: Täglich auf Verstopfungen prüfen. Bei Bedarf die Endkappen entfernen und die Düsen mit einem Zahnstocher reinigen.
- Chemikalien: Verwenden Sie nur gewerbliche Reiniger und Klarspüler.
Technische Daten
- Zykluszeit: 2 Minuten.
- Waschtemperatur: Mindestens 160°F (70°C).
- Nachspültemperatur: 180°F - 195°F (82°C - 90°C).
- Wasserverbrauch: 0,68 Gallonen (2,57 L) pro Korb.
- Stromversorgung: 208/240V, 1-Phase, 60Hz.
Praktische Hilfe
Typische Probleme
Sprüharmdüsen verstopft
Endkappen entfernen, Düsen mit einem Zahnstocher reinigen und mit Wasser durchspülen.
Niedrige Wassertemperatur
Überprüfen Sie die Thermostateinstellungen und stellen Sie sicher, dass die Wasserzufuhr die Mindesttemperatur von 120°F erreicht.
Undichtigkeiten an der Tür
Überprüfen Sie, ob die Maschine waagerecht steht und die Nivellierfüße korrekt eingestellt sind.
Vor der Verwendung
- Schmutzsieb ist korrekt eingesetzt.
- Sprüharme und Endkappen sind sicher befestigt.
- Wasserzufuhr ist geöffnet und hat mindestens 120°F.
- Stromversorgung ist eingeschaltet.
- Maschine ist waagerecht ausgerichtet.
Technische Daten in der Praxis
- Waschtemperatur
- Mindestens 160°F (70°C) für effektive Reinigung.
- Nachspültemperatur
- 180°F - 195°F (82°C - 90°C) für hygienische Desinfektion.
Abbildungen und Diagramme

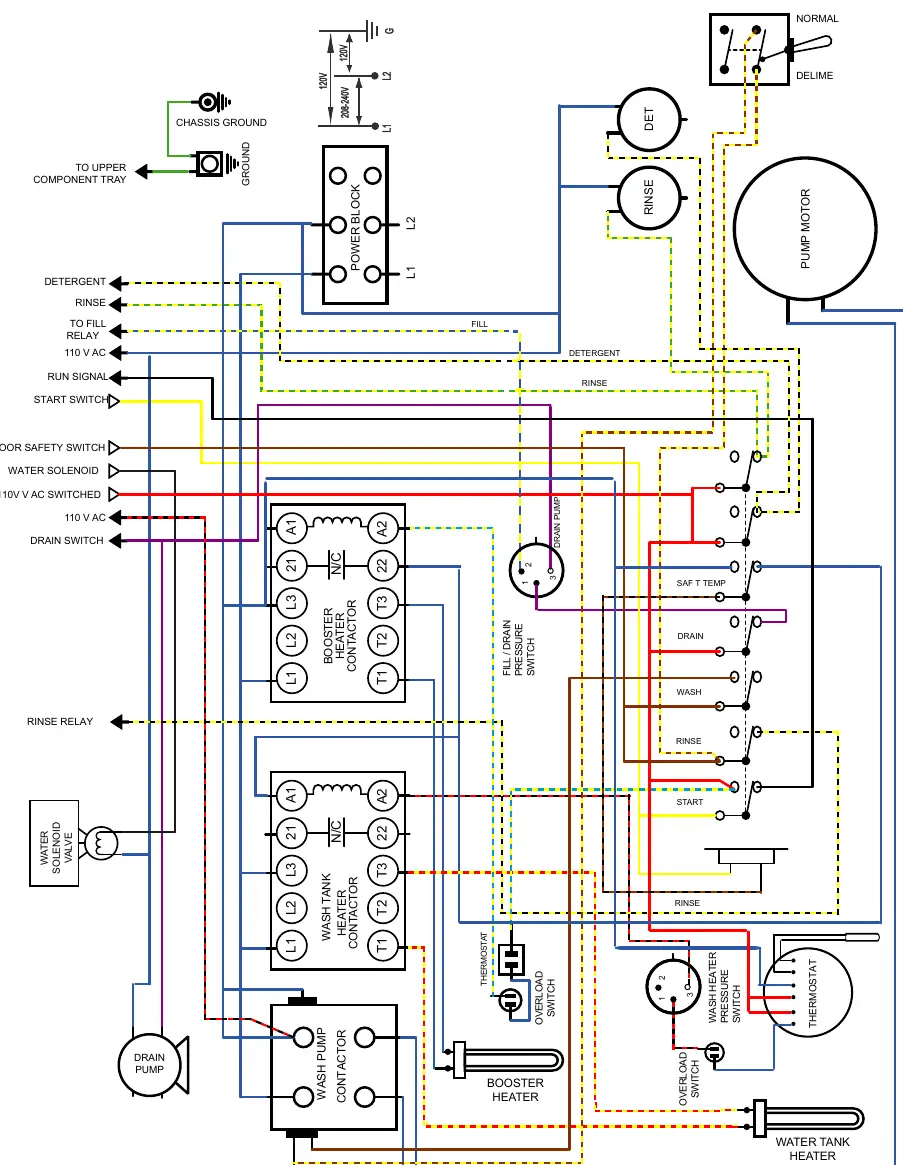

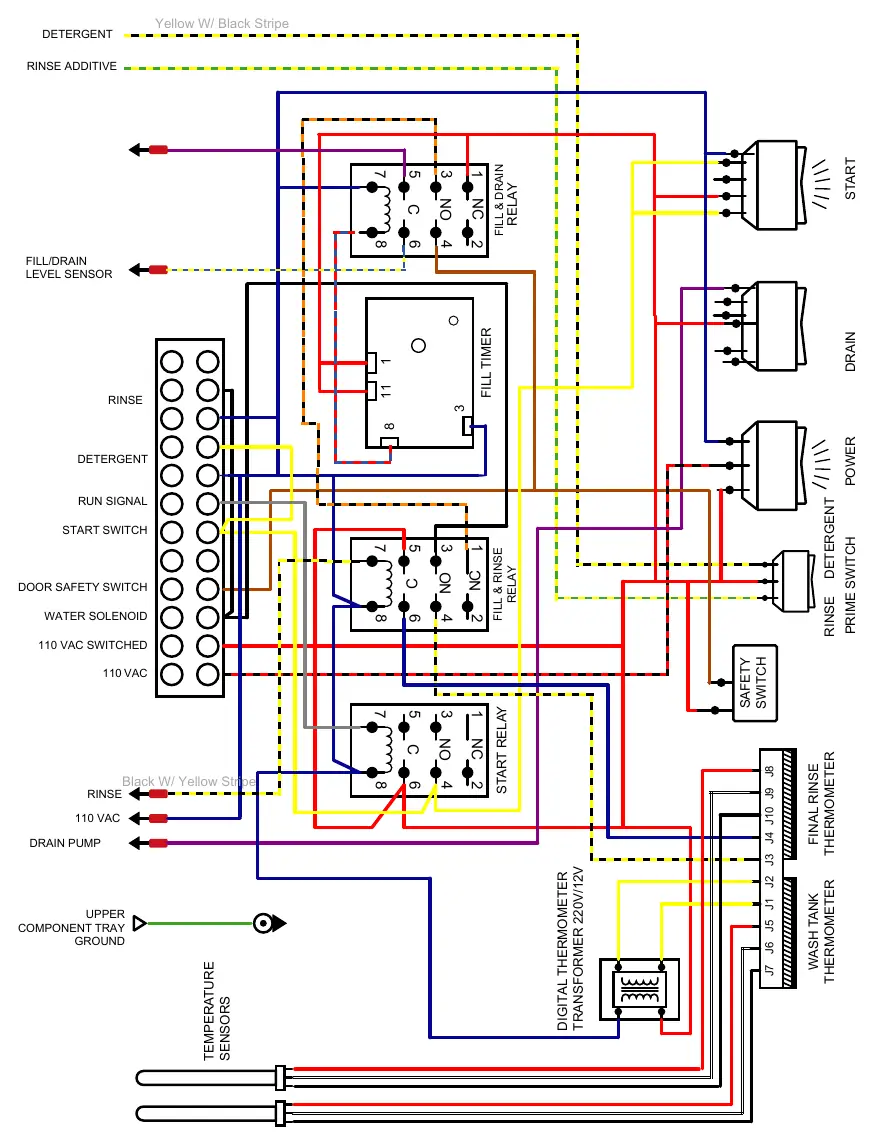

- Die Anleitung enthält detaillierte Schaltpläne für die Stromversorgung und den Steuerkasten.
- Die Reinigungsanweisungen auf Seite 10 zeigen visuell die Schritte zur Wartung der Sprüharme und Siebe.
Modellkompatibilität
- Nur gewerbliche Reiniger und Klarspüler verwenden.
- Keine Haushaltsreiniger verwenden.
- Erfordert dedizierten Stromkreis (40 Amp empfohlen).
