Ersatzteilkatalog für CMA 180/180TALL Spülmaschine | Handbuch

Detaillierter Ersatzteilkatalog für die gewerbliche Spülmaschine CMA 180/180TALL. Enthält Explosionszeichnungen, Ersatzteillisten, Anleitungen für Umrüstsätze und den Austausch der Kontrollleuchte.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Dieses Dokument ist ein Ersatzteilkatalog für die gewerbliche Spülmaschine CMA-180/180TALL. Es enthält Explosionszeichnungen zur Identifizierung von Ersatzteilen, Anleitungen für Umrüstsätze (Eck- zu Durchschubkonfiguration) sowie Anweisungen zum Austausch der Netzschalter-Glühbirne. S. 1, 2

Wichtigste Schritte

  • Austausch der Netzschalter-Glühbirne (nur für Maschinen vor Mai 2002) S. 24
  • Umrüstung von Eck- auf Durchschubkonfiguration S. 25

Wartung und Reset

  • Austausch der Glühbirne im Netzschalter S. 24

Technische Daten

Parameter Wert Hinweis Seiten
Heizung 12kW Leistung der Booster-Heizung S. 3, 15, 17
Pumpenmotor 1 HP Leistung des Pumpenmotors S. 13

Wo es im PDF steht

  • Inhaltsverzeichnis S. 2
  • Ersatzteilliste S. 3
  • Explosionszeichnungen S. 4, 5, 6, 7
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Dokument ist ein offizieller Ersatzteilkatalog für die gewerblichen Spülmaschinen der Serie CMA-180 und CMA-180TALL. Es dient als Referenz für Servicetechniker und Betreiber zur Identifizierung von Komponenten, zur Bestellung von Ersatzteilen und zur Durchführung spezifischer Wartungsarbeiten. Das Handbuch enthält detaillierte Explosionszeichnungen mit zugehörigen Teilelisten für alle Hauptbaugruppen der Maschine.

Ersatzteilkatalog und Explosionszeichnungen

Der Katalog ist in verschiedene Baugruppen unterteilt, die jeweils eine Explosionszeichnung und eine Tabelle mit Teilenummern (P/N), Beschreibungen und benötigten Mengen enthalten:

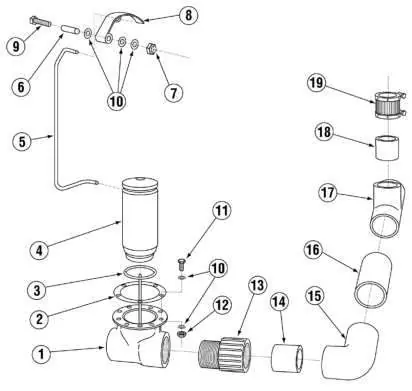

Drain System Assembly
Drain System Assembly

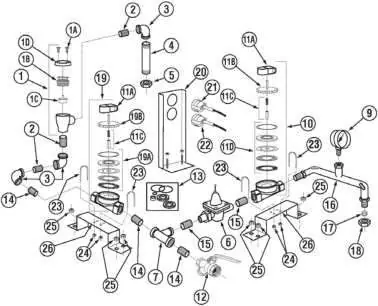

Plumbing System Assembly
Plumbing System Assembly
Wash Spray System
Wash Spray System

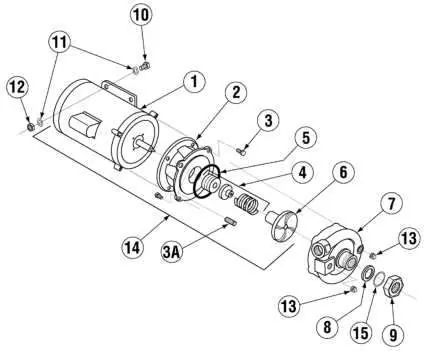

Pump System Assembly
Pump System Assembly
480 Control Box Assembly
480 Control Box Assembly
  • Rahmensysteme: Straight Frame System Assembly und Corner Frame Assembly.
  • Wasser- und Abflusssysteme: Drain System Assembly, Plumbing System Assembly (inkl. Vakuumbrecher und Ventile) sowie das Final Rinse System.
  • Sprühsysteme: Wash Spray System mit Sprüharmen und Lagern.
  • Pumpensystem: Pump System Assembly inklusive Motor- und Dichtungsspezifikationen.
  • Heizsysteme: Detaillierte Ansichten für alte und neue Ausführungen der Wasch- und Booster-Heizungen (mit quadratischem oder dreieckigem Flansch).
  • Steuerung: 480 Control Box Assembly und allgemeine Control Box Assembly.
  • Modellspezifische Teile: Einzigartige Komponenten für CMA-180TS, CMA-180TC und CMA-180T Split Door Modelle.

Umrüstsätze

Die Anleitung enthält spezifische Anweisungen für die Umrüstung der Maschine zwischen verschiedenen Konfigurationen:

  • Corner to Straight (#00617.18): Umbau von Eck- auf Durchschubkonfiguration.
  • Straight to Corner (#00617.17): Umbau von Durchschub- auf Eckkonfiguration.

Beide Abschnitte enthalten detaillierte Schritt-für-Schritt-Anleitungen zur Demontage der Türgriffe, Anpassung der Türführungen und Montage der neuen Komponenten.

Austausch der Kontrollleuchte

Für ältere Maschinen (hergestellt vor Mai 2002) wird der Austausch der Glühbirne im Netzschalter beschrieben:

  1. Das Lichtmodul mit einem 5-mm-Schraubendreher vom Betätigungselement lösen.
  2. Die defekte Glühbirne (P/N 17421.10) durch eine 90-Grad-Drehung entfernen und ersetzen.
  3. Das Lichtmodul wieder auf das Betätigungselement aufschnappen.

Praktische Hilfe

Typische Probleme

Kontrollleuchte am Netzschalter defekt

Bei Maschinen vor Mai 2002: Lichtmodul mit 5-mm-Schraubendreher lösen, Glühbirne P/N 17421.10 durch 90-Grad-Drehung ersetzen.

Tür lässt sich schwer bewegen

Überprüfen Sie die Türführungen (EZ Glide) und die Federspannung. Die Federn und Verlängerungsstangen müssen korrekt eingestellt sein.

Undichtigkeiten am Abfluss

Überprüfen Sie den Drain Stopper O-Ring (P/N 00121.18) und die Dichtungen am Drain Tee.

Vor der Verwendung

  • Identifizieren Sie das genaue Modell (CMA-180, 180TALL, 180TS, 180TC).
  • Prüfen Sie, ob die Heizung einen quadratischen oder dreieckigen Flansch hat (wichtig für Ersatzteilbestellung).
  • Stellen Sie sicher, dass bei Umrüstungen alle benötigten Teile aus dem Kit vorhanden sind.
  • Überprüfen Sie die Spannungsanforderungen (z.B. 220V vs 480V) vor dem Austausch elektrischer Komponenten.

Technische Daten in der Praxis

Heizleistung
Die Booster-Heizungen sind in 12kW Ausführungen erhältlich (208-240V oder 480V).

Abbildungen und Diagramme

  • Die Explosionszeichnungen zeigen die Montage-Reihenfolge der Komponenten.
  • Die Tabellen unter den Zeichnungen enthalten die Teilenummern (P/N) und die benötigte Menge (NO. REQ'D) für jede Baugruppe.

Modellkompatibilität

  • Einige Teile sind spezifisch für 'Old Style' (vor Mai 2002) oder 'New Style' (dreieckiger Flansch) Heizungen.
  • Umrüstsätze sind spezifisch für die Richtung der Konfiguration (Corner zu Straight oder umgekehrt).
