Installationsanleitung für CMA Dishmachines 180UC-3 Drain Water Tempering Kit
Installationsanleitung für das Drain Water Tempering Kit für CMA Dishmachines 180UC-3. Enthält Anweisungen für Werks- und Feldinstallation sowie eine Teileliste.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieses Dokument enthält Installationsanweisungen für das Drain Water Tempering Kit für die CMA Dishmachines 180UC-3, einschließlich der Schritte für die werksseitige und die Feldinstallation. S. 1, 2
Wichtigste Schritte
- Entfernen des schwarzen Stopfens S. 1, 2
- Anschluss der Kaltwasserleitung S. 1, 2
Probleme und Lösungen
Druckminderventil verwenden.
S. 1Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Max. Montagehöhe | 12 Zoll | Maximale Höhe über dem Boden | S. 2 |
Wo es im PDF steht
- Werksseitige Installation S. 1
- Feldinstallation S. 2
- Teileliste S. 3
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installationsanweisungen für das Drain Water Tempering Kit für die CMA Dishmachines 180UC-3. Es deckt sowohl die werksseitig installierten Kits als auch die Feldinstallation ab. Der Installateur ist für den korrekten Wasseranschluss verantwortlich.

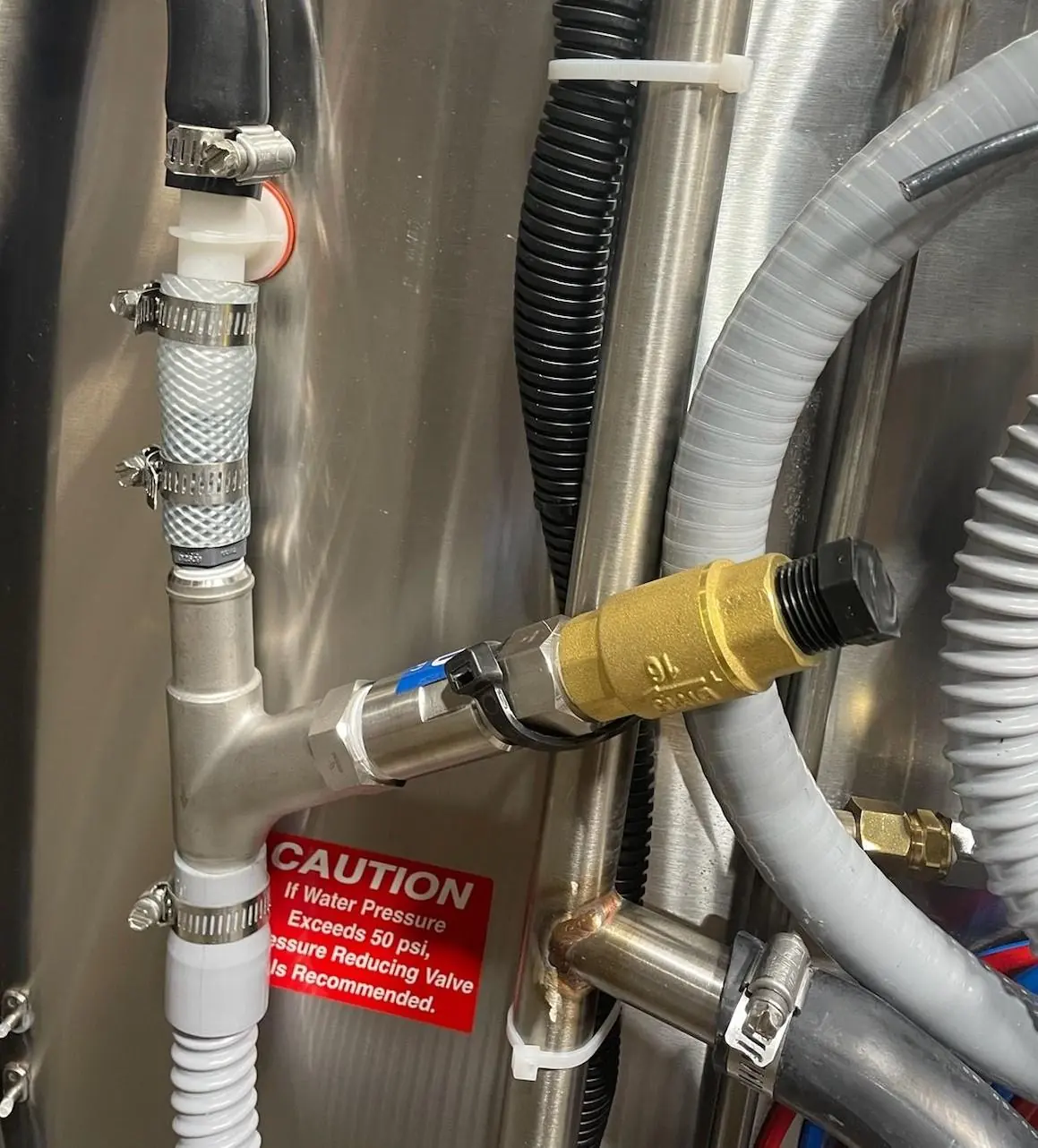

Werksseitige Installation
Wenn das Kit bereits ab Werk installiert ist, führen Sie folgende Schritte aus:
- Entfernen Sie den schwarzen Stopfen.
- Schließen Sie die Kaltwasserleitung an das Inline-Rückschlagventil an.
- Schalten Sie das Kaltwasser ein und prüfen Sie das System auf Lecks.

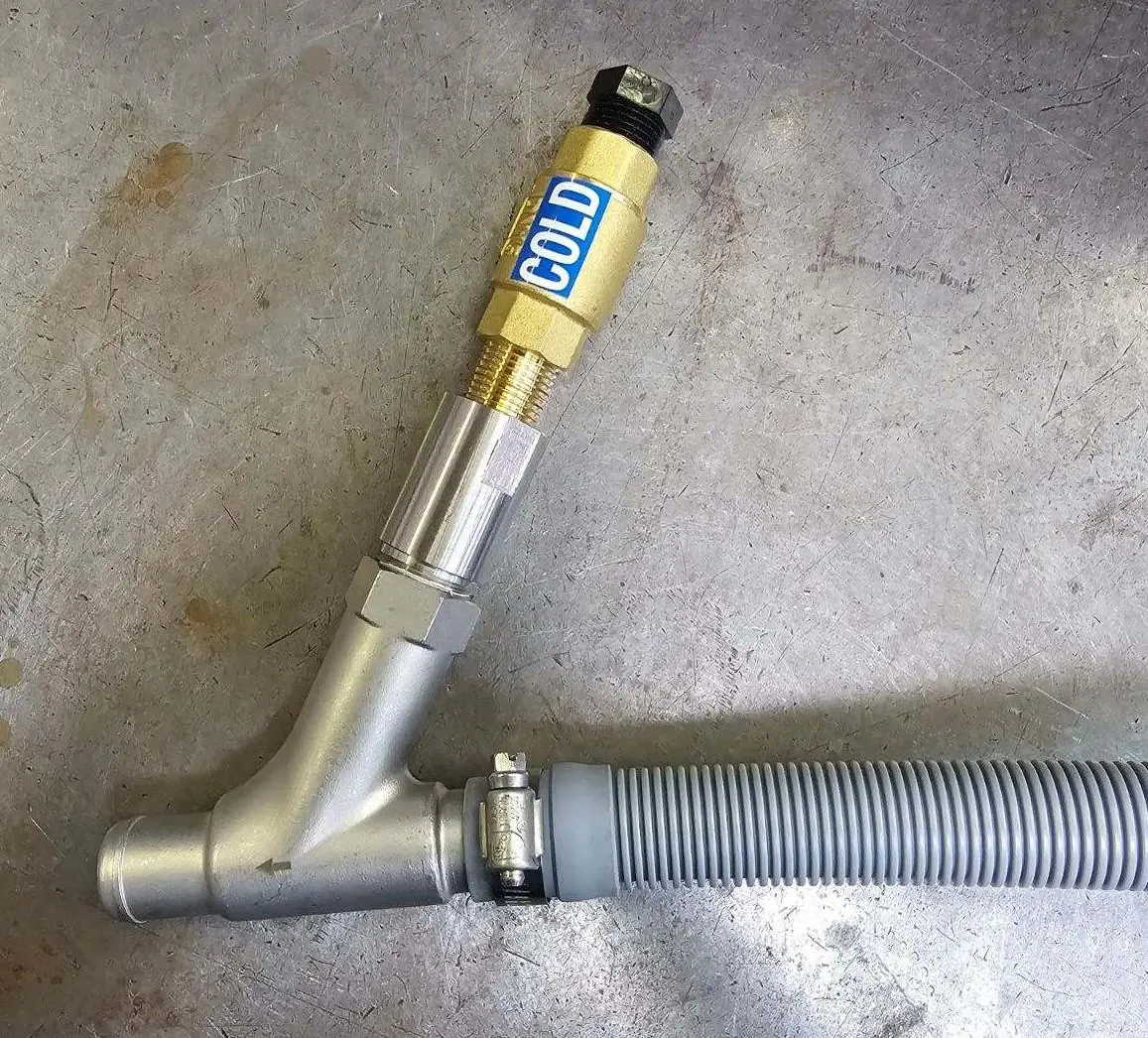

Feldinstallation
Für die Installation vor Ort beachten Sie bitte:
- Befestigen Sie das Drain Water Tempering Kit am Ende der Ablaufleitung der Spülmaschine.
- Entfernen Sie den schwarzen Stopfen.
- Schließen Sie die Kaltwasserleitung an.
- Stellen Sie sicher, dass die Baugruppe nicht höher als 12 Zoll (ca. 30 cm) über dem Boden montiert ist.
Sicherheitshinweise
Wenn der Wasserdruck 50 psi übersteigt, wird die Verwendung eines Druckminderers dringend empfohlen, um Schäden zu vermeiden.
Teileliste
Die Baugruppe besteht aus folgenden Komponenten:
- DTV "Y"-Fitting
- Drain Water Tempering Ventil
- Messingnippel mit Durchflussbegrenzer
- 1/2" Kugelrückschlagventil
- Messingnippel 1/2" x 2 1/2"
- Drain Water Tempering Ventilsieb
Praktische Hilfe
Typische Probleme
Überprüfen Sie alle Verbindungen und stellen Sie sicher, dass das Kaltwasser korrekt angeschlossen ist.
Es wird dringend empfohlen, ein Druckminderventil zu installieren, um das System zu schützen.
Vor der Verwendung
- Stellen Sie sicher, dass der Wasserdruck 50 psi nicht überschreitet.
- Prüfen Sie, ob die Baugruppe nicht höher als 12 Zoll (ca. 30 cm) über dem Boden montiert ist.
- Entfernen Sie den schwarzen Stopfen vor dem Anschluss der Kaltwasserleitung.
- Prüfen Sie alle Verbindungen auf Dichtheit nach dem Einschalten des Wassers.
