Schaltpläne für Frymaster 1814E FilterQuick Elektro-Fritteuse
Technisches Handbuch mit Schaltplänen für die Frymaster 1814E FilterQuick Elektro-Fritteuse. Enthält detaillierte Verdrahtungsdiagramme für die Steuerung sowie für Delta- und WYE-Konfigurationen der Schützbox.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält ausschließlich technische Schaltpläne für die Frymaster 1814E FilterQuick Elektro-Fritteuse. Es dient als Referenz für qualifiziertes Servicepersonal bei der Wartung oder Reparatur der elektrischen Komponenten. Vor jeglichen Arbeiten an der Fritteuse müssen zwingend alle elektrischen Verbindungen getrennt werden.
Sicherheitshinweise
Gefahr: Vor dem Bewegen, Testen, Warten oder Reparieren der Frymaster-Fritteuse muss die gesamte Stromversorgung unterbrochen werden. Arbeiten an elektrischen Systemen dürfen nur von geschultem Fachpersonal durchgeführt werden.
Schaltpläne und Verdrahtung
Die Anleitung gliedert sich in drei Hauptbereiche der elektrischen Verdrahtung:

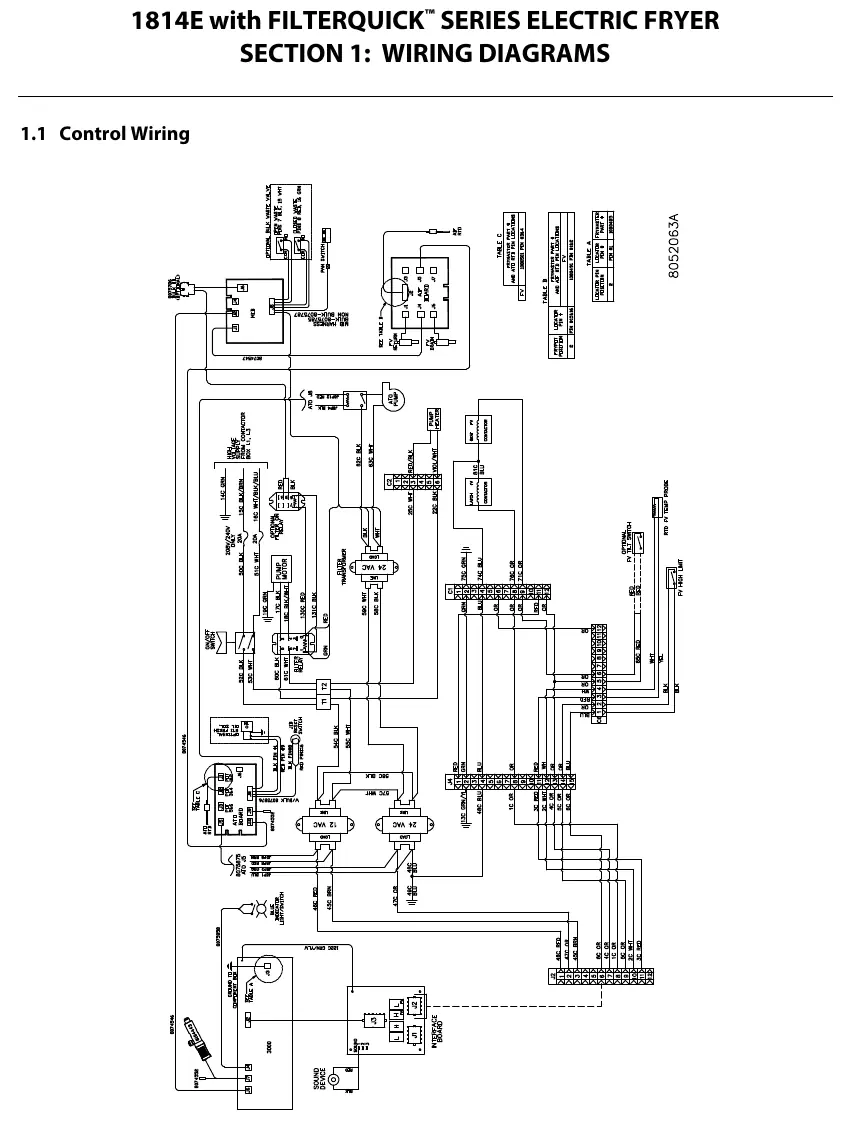

Steuerungsverdrahtung
Der Schaltplan für die Steuerungsverdrahtung zeigt die Verbindungen zwischen der Steuereinheit, den Sensoren und den internen Komponenten der Fritteuse.
Schützbox – Delta-Konfiguration
Dieser Abschnitt enthält das Verdrahtungsdiagramm für die Schützbox bei Verwendung einer Delta-Konfiguration. Hier sind die Verbindungen zwischen den Heizschützen, dem Latch-Schütz und dem Stromanschlussblock dargestellt.
Schützbox – WYE-Konfiguration
Dieser Abschnitt enthält das Verdrahtungsdiagramm für die Schützbox bei Verwendung einer WYE-Konfiguration. Achten Sie bei der Wartung darauf, die für Ihr spezifisches Modell korrekte Konfiguration zu identifizieren.
Kontakt und Support
Für weitere technische Unterstützung oder bei Fragen zu den Schaltplänen wenden Sie sich bitte an den Frymaster-Support. Kontaktinformationen finden Sie auf der Rückseite des Dokuments unter der Adresse 8700 Line Avenue, Shreveport, LA 71106-6800 oder per E-Mail an [email protected].
Praktische Hilfe
Typische Probleme
Elektrische Störung oder Wartungsbedarf
Trennen Sie vor allen Arbeiten die Stromversorgung vollständig vom Gerät.
Identifikation der korrekten Verdrahtung
Stellen Sie sicher, dass Sie den Schaltplan für die korrekte Konfiguration (Delta oder WYE) verwenden, die in Ihrer spezifischen Installation verbaut ist.
Vor der Verwendung
- Trennen Sie vor allen Arbeiten die Stromversorgung.
- Identifizieren Sie, ob Ihr Gerät eine Delta- oder WYE-Konfiguration verwendet.
- Verwenden Sie nur die für Ihr Modell spezifischen Schaltpläne.
Abbildungen und Diagramme
- Die Schaltpläne zeigen die interne Verkabelung der Steuerung und der Schützboxen.
- Unterscheiden Sie zwischen Delta- und WYE-Konfigurationen basierend auf Ihrer spezifischen Installation.
Modellkompatibilität
- Dieses Handbuch gilt für die 1814E FilterQuick Serie.
