Ersatzteilkatalog für CMA 181GW Gewerbespülmaschine

Wichtige Informationen aus dem Ersatzteilkatalog

Dieser Ersatzteilkatalog dient als Referenz für die Identifikation und Bestellung von Komponenten für die CMA 181GW Gewerbespülmaschine. Er enthält keine Bedienungsanleitung, sondern konzentriert sich ausschließlich auf die mechanischen und elektrischen Baugruppen. Verwenden Sie die Explosionszeichnungen, um die Position der Bauteile zu bestimmen, und gleichen Sie diese mit den zugehörigen Tabellen ab, um die korrekte Teilenummer (P/N) zu finden.

Aufbau des Ersatzteilkatalogs

Der Katalog ist in verschiedene Baugruppen unterteilt, die jeweils eine Explosionszeichnung und eine zugehörige Stückliste enthalten:

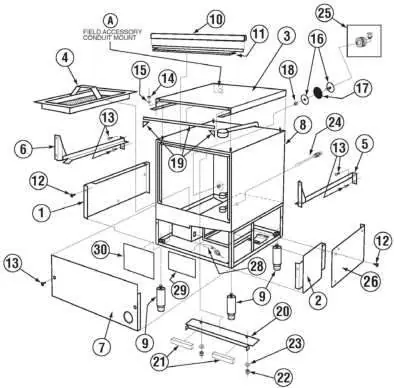

• Gehäuse (Cabinet Assembly): Übersicht der Außenverkleidung, Beine und Halterungen.

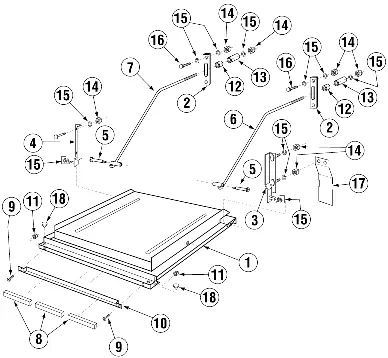

• Tür (Door Assembly): Komponenten der Türscharniere, Magnete und Dichtungen.

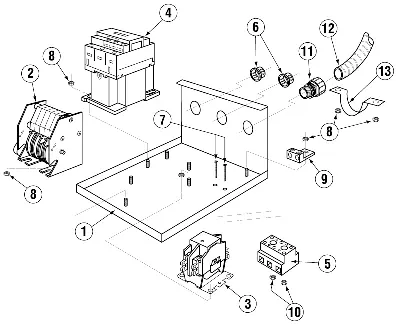

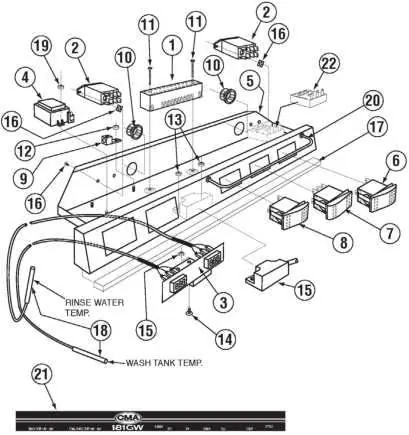

• Elektrische Steuerung (Electrical Tray): Schütze, Relais, Schalter und Verkabelungskomponenten.
• Chemikaliendosierung (Chemical Dispenser): Peristaltikpumpen, Schläuche und Anschlüsse.

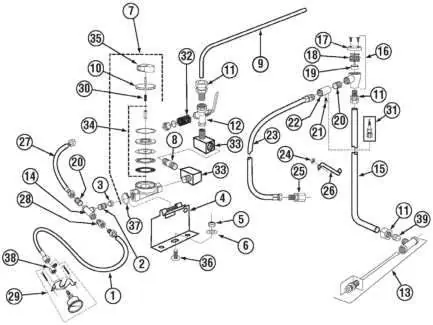

• Sanitärsystem (Plumbing System): Wasserzulauf, Ventile, Vakuumbrecher und Messgeräte.
• Ablaufsystem (Drain System): Ablaufventil und Schlauchverbindungen.
• Wasch- und Spülsystem (Wash/Rinse System): Wasch- und Spülarme sowie Dichtungen.

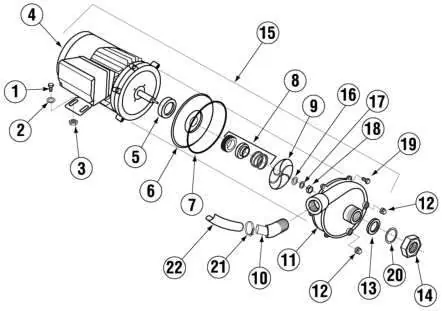

• Pumpensystem (S/S Pump Assembly): Motor, Laufrad und Dichtungssätze.
• Heizsystem (Heater Assembly): Heizelemente, Thermostate und Sicherheitsschalter.

Installation des Wasseraufbereitungskits (Optional)

Für das optionale Wasseraufbereitungskit (Water Tempering Kit) sind spezifische Installationsschritte vorgesehen:

1. Schalten Sie den Hauptschalter der Spülmaschine in die Position OFF.
2. Lösen Sie die Schlauchklemme des Ablaufschlauchs, der zum Bodenablauf führt.
3. Installieren Sie das Wasseranschluss-T-Stück am Ablaufschlauch und ziehen Sie die Klemme fest.
4. Verbinden Sie den Ablaufschlauch mit dem unteren Anschluss des Wasserinjektions-T-Stücks.
5. Führen Sie den mitgelieferten Chemikalienschlauch in die Überwurfmutter des Wasserinjektions-T-Stücks ein und ziehen Sie diese fest.
6. Verbinden Sie die Stromkabel des Kaltwasser-Magnetventils mit dem Ablaufmagnetventil.
7. Verbinden Sie das Kugelventil der Wasserinjektion mit der Kaltwasserversorgung.
8. Führen Sie einige Testspülgänge durch, um sicherzustellen, dass das kalte Wasser korrekt eingespritzt wird und keine Lecks vorhanden sind.
