Installationsanleitung für CMA Dishmachines 180UC-3 Geschirrspüler
Schnellstartanleitung für den CMA Dishmachines 180UC-3 Untertisch-Geschirrspüler. Erfahren Sie, wie Sie Anschlüsse, Wasserzulauf, Chemikaliendosierung und die Inbetriebnahme korrekt durchführen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Anleitung beschreibt die Installation und Inbetriebnahme des 180UC-3 Geschirrspülers, einschließlich Wasser- und Abwasseranschluss, Chemikaliendosierung und der ersten Inbetriebnahme. S. 1, 2
Wichtigste Schritte
- Anschluss des Abflussschlauchs mit 1 Zoll Luftspalt. S. 1
- Anschluss des Booster-Heizungsschalters vor der ersten Inbetriebnahme. S. 2
Erste Inbetriebnahme
- Schalter auf ON stellen, Wasserzulauf prüfen, 10 Minuten aufheizen lassen, Start-Schalter drücken. S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Min. Wassertemperatur | 140°F | Empfohlene Mindesttemperatur für den Wasserzulauf. | S. 1 |
| Nachspültemperatur | 180°F | Erforderliche Mindesttemperatur während des Nachspülzyklus. | S. 1, 2 |
Wo es im PDF steht
- Installation und Anschlüsse S. 1
- Inbetriebnahme und Bedienung S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung dient der Installation und Inbetriebnahme des CMA Dishmachines 180UC-3 Geschirrspülers. Wichtiger Hinweis: Alle Elektro- und Sanitäranschlüsse müssen von einem qualifizierten Servicetechniker gemäß den geltenden Bundes-, Landes- und örtlichen Vorschriften durchgeführt werden. Die Maschine benötigt eine Wasserzufuhr mit einer empfohlenen Mindesttemperatur von 140°F (60°C).
Installation und Anschlüsse
Die Rückseite des Geräts enthält die Anschlüsse für Wasserzulauf, Abfluss und Stromversorgung. Stellen Sie sicher, dass der Abflussschlauch nicht höher als 22 Zoll (ca. 56 cm) vom Boden installiert ist und einen Luftspalt von 1 Zoll (ca. 2,5 cm) zum Abfluss aufweist. Richten Sie die Maschine mithilfe der verstellbaren Füße waagerecht aus, sowohl von vorne nach hinten als auch von Seite zu Seite.
Chemikaliendosierung
Führen Sie die Chemikalienschläuche mit den entsprechenden Versteifungen in die Reiniger- und Klarspülerbehälter ein. Achten Sie auf die korrekte Zuordnung der Schläuche (Rot für Detergent, Blau für Rinse).
Inbetriebnahme
Vor der ersten Nutzung muss der Booster-Heizungsschalter (High-Limit Switch) hinter der Frontblende angeschlossen werden. Schalten Sie das Gerät ein, um den Spültank zu füllen. Falls kein Wasser im Tank ist, wiederholen Sie den Vorgang. Die Maschine benötigt ca. 10 Minuten zum Aufheizen. Die Nachspültemperatur muss mindestens 180°F (82°C) betragen. Falls erforderlich, kann die Temperatur über das Einstellrad am Booster-Thermostat angepasst werden.
Praktische Hilfe
Typische Probleme
Kein Wasser im Spültank nach dem Einschalten
Wiederholen Sie den Füllvorgang, bis der Spültank vollständig gefüllt ist.
Nachspültemperatur zu niedrig
Stellen Sie sicher, dass die Maschine ca. 10 Minuten aufgeheizt hat. Falls nötig, drehen Sie das Einstellrad am Booster-Thermostat im Uhrzeigersinn.
Vor der Verwendung
- Qualifizierter Techniker für Elektro- und Sanitäranschlüsse beauftragt.
- Abflussschlauch mit 1 Zoll Luftspalt installiert.
- Maschine mit Wasserwaage ausgerichtet.
- Chemikalienschläuche korrekt in die Behälter eingeführt.
- Booster-Heizung (High-Limit Switch) hinter der Frontblende angeschlossen.
Technische Daten in der Praxis
- Min. Wassertemperatur
- 140°F (60°C) für den Wasserzulauf.
- Nachspültemperatur
- Mindestens 180°F (82°C) während des letzten Spülzyklus.
Abbildungen und Diagramme

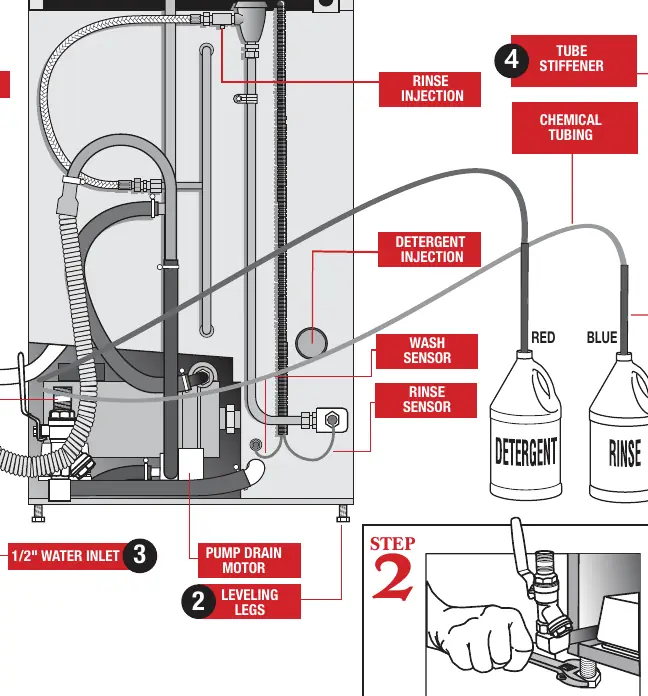

- Die Rückansicht zeigt die Positionen für Wasserzulauf, Abfluss, Stromanschluss und Chemikaliendosierung.
- Die Frontansicht zeigt die Bedienelemente wie Power, Start, Drain und die Temperaturanzeigen.
Modellkompatibilität
- Nur für den professionellen Einsatz durch qualifiziertes Personal.
- Erfordert eine Stromversorgung gemäß den lokalen Vorschriften.
