Bedienungsanleitung für Cloud 46 Series Vier-Zonen-Mischverstärker

Wichtige Informationen aus der Anleitung

Dieses Handbuch beschreibt die Installation und den Betrieb der Cloud 46 Series Vier-Zonen-Mischverstärker, bestehend aus den Modellen 46-120MK2 (4 x 120 W) und 46-240 (4 x 240 W). Die Geräte sind für den Einsatz in gewerblichen Umgebungen wie Einzelhandel oder Freizeiteinrichtungen konzipiert. Wichtige Sicherheitsvorkehrungen umfassen die Erdung des Geräts, die Vermeidung von Feuchtigkeit und die Einhaltung der Belüftungsanforderungen.

Gerätebeschreibung

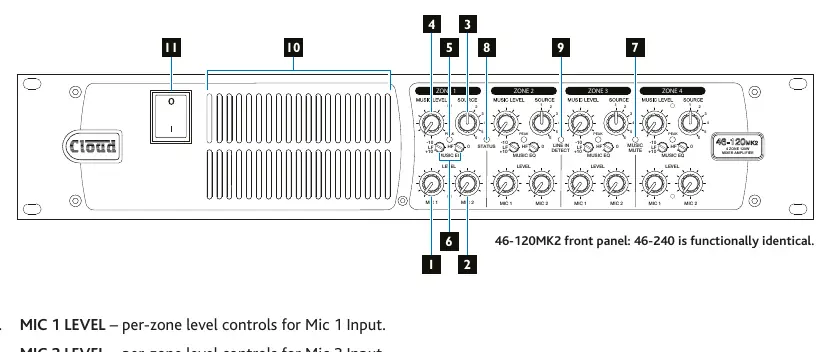

Die 46 Series bietet vier Zonen mit individueller Steuerung für Musikquelle, Musiklautstärke und Mikrofonpegel. Die Geräte verfügen über sechs Line-Eingänge und zwei Mikrofoneingänge. Die Frontplatte enthält Regler für die Zonensteuerung, Status-LEDs und den Netzschalter. Die Rückseite bietet umfangreiche Anschlussmöglichkeiten für Lautsprecher, Fernbedienungen und serielle Steuerung.

Installation und Belüftung

Die Geräte sind für den Einbau in 19-Zoll-Racks (2HE) vorgesehen. Es wird empfohlen, mindestens 100 mm zusätzlichen Platz für Kabel und Anschlüsse zu lassen. Die Belüftung erfolgt durch erzwungene Luftkühlung (vorne nach hinten). Blockieren Sie niemals die Lüftungsschlitze. Das Gerät sollte nicht direkt über anderen wärmeerzeugenden Geräten montiert werden. Der Betriebstemperaturbereich liegt zwischen 0°C und 35°C.

Anschlüsse und Steuerung

Die 46 Series unterstützt verschiedene Eingangs- und Ausgangskonfigurationen:

• Line-Eingänge: Sechs Stereo-Line-Eingänge (Line 1-2 unsymmetrisch, Line 3-6 symmetrisch).
• Mikrofoneingänge: Zwei symmetrische Mikrofoneingänge mit 12V Phantomspeisung (über interne Jumper aktivierbar).
• Lautsprecherausgänge: Jede Zone kann entweder mit niederohmigen Lautsprechern (4 oder 8 Ohm) oder mit 70/100V-ELA-Systemen betrieben werden.
• Facility Ports: RJ45-Anschlüsse für den Anschluss von aktiven Fernbedienungsmodulen (z.B. LM-2, BT-1).
• Paging: Mic 1 kann für Durchsagen konfiguriert werden, mit Prioritätsschaltung und Kontaktsteuerung.

Konfiguration und DIP-Schalter

Die Konfiguration erfolgt über DIP-Schalter auf der Rückseite und interne PCB-Jumper:

• Speaker Configuration: DIP-Schalter zur Auswahl zwischen Low-Z (4/8 Ohm) und High-Z (70/100V) Betrieb sowie zur Aktivierung des 65Hz-Hochpassfilters.
• Remote Port Settings: DIP-Schalter zur Zuweisung der lokalen oder Fernsteuerung für Musikquelle und Lautstärke pro Zone.

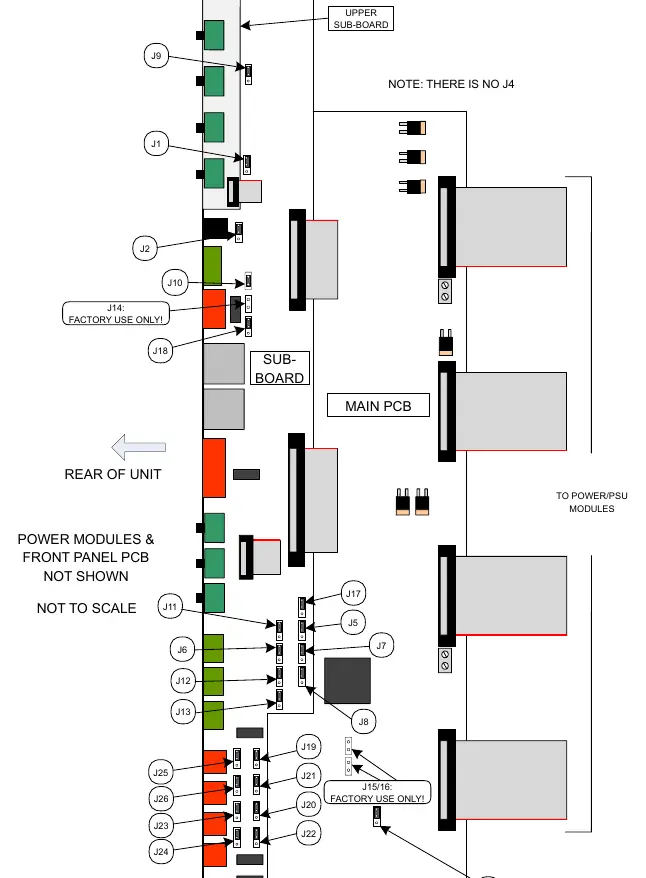

• Interne Jumper: Dienen zur erweiterten Konfiguration, wie z.B. Phantomspeisung, Prioritätseinstellungen (Line 6, Mic-over-Music) und Routing-Optionen für Facility Ports und Aux-Ausgänge.

Fehlerbehebung

Die Status-LED auf der Frontplatte zeigt den Betriebszustand an:

• Grün: Normalbetrieb.
• Blinkend Grün: Leistungsreduzierung aufgrund hoher Temperatur (>70°C).
• Rot: Standby-Modus (APD).
• Blinkend Rot: Überhitzungsschutz (>85°C) oder Schutzschaltung (Kurzschluss, DC, Überstrom) aktiv.
