Bedienungsanleitung für Biamp Voltera D 1200.2M Verstärker

Erfahren Sie alles über den Biamp Voltera D 1200.2M DSP-Verstärker. Dieser Leitfaden enthält technische Daten, Informationen zur Netzwerkkonfiguration, Anschlüssen, Signalverarbeitung und den physikalischen Abmessungen.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Der Biamp Voltera D 1200.2M ist ein leistungsstarker 4-Kanal-DSP-Verstärker mit einer Gesamtausgangsleistung von 1200 W. Das Gerät ist für komplexe Audioanwendungen konzipiert und bietet hohe Flexibilität, Zuverlässigkeit und Klangqualität. Es unterstützt moderne Netzwerkstandards wie Dante, AES67 und AVB. Ein besonderes Merkmal ist die PoE+-Unterstützung, die bei Anschluss an einen USV-geschützten PoE+-Switch den Betrieb des Prozessors auch bei Stromausfall ermöglicht.

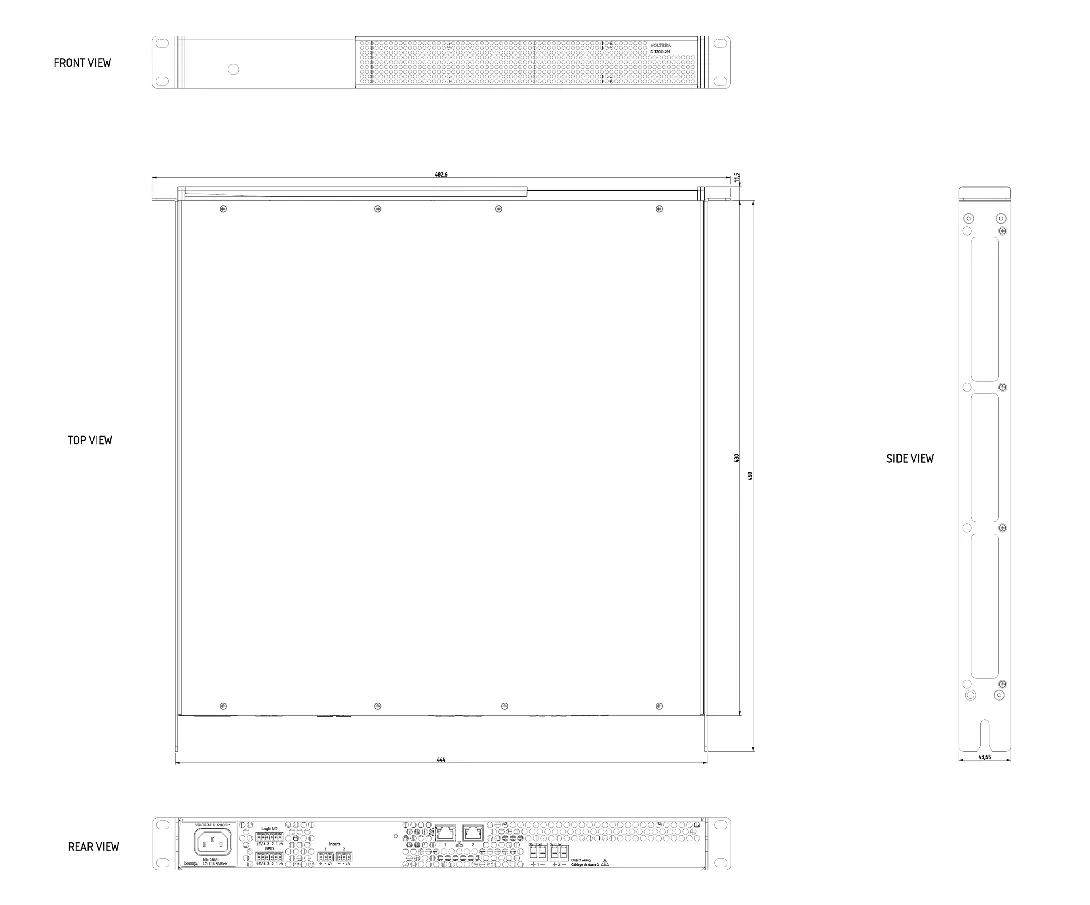

Abmessungen und Ansichten des Biamp Voltera D 1200.2M

Technische Spezifikationen

Kanäle: 4 Kanäle
Gesamtleistung: 1200 W (bei Betrieb aller Kanäle)
Max. Ausgangsspannung: 145 Vpk
Max. Ausgangsstrom: 29 Apk
Leistungsverteilung: Unterstützt verschiedene Impedanzen (Hi-Z 70/100V, 16Ω, 8Ω, 4Ω, 2.7Ω) mit flexibler Leistungszuweisung.

Netzwerk und Konnektivität

Das Gerät verfügt über zwei LAN-Anschlüsse (1000 Base-T) und unterstützt die Netzwerkmodi Converged, Split und Redundant. Die Netzwerklatenz beträgt bei AVB 2 ms und bei Dante 1/2 ms. Die Abtastrate ist wählbar zwischen 96 kHz und 48 kHz.

Signalverarbeitung und Audio-Performance

Der integrierte DSP bietet umfangreiche Funktionen:

Eingang: Analoge Redundanz bei Ausfall des digitalen Audiosignals, Gruppensteuerung für EQ, Gain und Delay.
Ausgang: FIR-Filter (2048 Taps), 24-Band IIR-Filter, dynamischer EQ sowie Temperatur- und Peak-Limiter mit Sidechain.
Audio-Performance: THD+N unter 0,05 %, Dynamikbereich von 117 dB.

Anschlüsse und Schnittstellen

Rückseite: GPIO-Anschlüsse (4x Logik/Spannungssteuerung), 3-Pin-Terminalblöcke für analoge Eingänge, 2-Pin-Terminalblöcke für Ausgänge (unterstützt 8 mm² Kabelquerschnitt).
Steuerung: Unterstützung für Tesira-Software und TTP (Third-Party-Protokoll).
Frontseite: Status-LEDs für System, Gerät und Kanäle (Mute, Signal, Limit, Temp).

Umgebungsbedingungen und Montage

Das Gerät ist für den Rack-Einbau (1 RU) konzipiert und verfügt über ein Gehäuse mit Manipulationsschutz. Die Kühlung erfolgt über einen drehzahlgeregelten Lüfter mit Luftstrom von vorne nach hinten. Betriebstemperatur: 0 bis 40 °C. Luftfeuchtigkeit: 0 bis 95 % (nicht kondensierend). Abmessungen: 44 x 444 x 430 mm. Gewicht: 7,6 kg.

Praktische Hilfe

Typische Probleme

Gerät startet nicht bei Stromausfall

Stellen Sie sicher, dass Port 1 mit einem PoE+-Switch verbunden ist, der über eine USV (unterbrechungsfreie Stromversorgung) abgesichert ist.

Netzwerkverbindung instabil

Überprüfen Sie die Netzwerkkonfiguration (Converged, Split oder Redundant) und stellen Sie sicher, dass die Netzwerkkabel den 1000 Base-T Standard erfüllen.

Vor der Verwendung

Stellen Sie sicher, dass die Stromversorgung zwischen 100-240 VAC, 50/60 Hz liegt.
Prüfen Sie, ob der Rack-Einbauplatz ausreichend Belüftung bietet (Lüfter bläst von vorne nach hinten).
Verwenden Sie für die Ausgänge geeignete Kabel mit einem Querschnitt von bis zu 8 mm² (8.2 AWG).
Installieren Sie die Tesira-Software zur Konfiguration der GPIOs und DSP-Funktionen.
Stellen Sie sicher, dass die Umgebungstemperatur 40 °C nicht überschreitet.

Technische Daten in der Praxis

96 kHz / 48 kHz: Wählbare Abtastfrequenz für die digitale Signalverarbeitung.

Abbildungen und Diagramme

Die Abmessungszeichnung zeigt die Front-, Top-, Seiten- und Rückansicht des Geräts.
Die Rückansicht verdeutlicht die Position der LAN-Ports, GPIO-Anschlüsse und Terminalblöcke für Ein- und Ausgänge.

Modellkompatibilität

Unterstützt Dante, AES67 und AVB Netzwerkmedienformate.
Kompatibel mit Tesira-Software und VenueTune für Fernsteuerung.
Unterstützt TTP (Third-Party-Protokoll) für externe Steuerung.
