Bedienungsanleitung für Audibax Dayton 120T BT Mischverstärker

Erfahren Sie, wie Sie den Audibax Dayton 120T BT Mischverstärker sicher anschließen, bedienen und konfigurieren. Diese Anleitung enthält Details zu Bluetooth-, USB- und AUX-Modi, Anschlussbelegungen und technischen Daten.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Fernbedienung Seite 5 Bedienelemente des Frontpanels Seite 5 Anschlüsse auf der Rückseite Seite 6

Wichtige Informationen aus der Anleitung

Der Audibax Dayton 120T BT ist ein Mischverstärker, der für verschiedene Audioanwendungen konzipiert ist. Vor der Inbetriebnahme ist es zwingend erforderlich, die korrekte Verkabelung sicherzustellen und die Eingangsspannung zu prüfen. Das Gerät darf nicht geöffnet werden, um das Risiko eines Stromschlags zu vermeiden. Bei Nichtgebrauch sollte das Gerät vom Stromnetz getrennt werden, da der Netzschalter das Gerät nicht vollständig vom Stromnetz trennt.

Produktbeschreibung

Der Verstärker bietet drei Arbeitsmodi: Bluetooth, USB und AUX. Er verfügt über mehrere Eingänge, darunter Mikrofoneingänge (mit Phantomspeisung und Prioritätsschaltung) sowie Line-Eingänge. Das Gerät ist mit Schutzfunktionen gegen Überlastung, Kurzschluss und Überhitzung ausgestattet.

Frontpanel

Das Frontpanel enthält die Bedienelemente für die Lautstärkeregelung der einzelnen Kanäle (MIC1, MIC2/AUX1, AUX2), die Klangregelung (BASS, TREBLE) sowie den MASTER-Lautstärkeregler. Zudem befinden sich hier der USB-Port, die Modus-Anzeige (SIG, CLIP, PRO) und die Tasten zur Mediensteuerung.

Bedienelemente des Frontpanels
Bedienelemente des Frontpanels

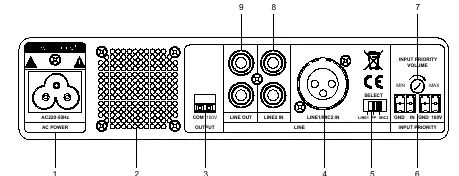

Rückseite und Anschlüsse

Die Rückseite bietet folgende Anschlüsse:

Anschlüsse auf der Rückseite
Anschlüsse auf der Rückseite
  • AC POWER IN: Anschluss für die Stromversorgung.
  • Speaker OUT: Ausgang für Lautsprecher (100V).
  • LINE1/PP/MIC2: Wahlschalter für die Eingangsquelle (AUX1, MIC2 oder MIC2 mit Phantomspeisung).
  • AUX2 IN: Zusätzlicher Line-Eingang.
  • 1VRMS AUX OUT: Line-Ausgang für weitere Geräte.

Bedienung

Bluetooth-Modus

Drücken Sie die MODE-Taste, bis das Display 'BL.' anzeigt. Der Punkt hinter 'BL.' blinkt, während das Gerät nach einer Verbindung sucht. Suchen Sie auf Ihrem Smartphone nach 'Dayton 120T BT' und koppeln Sie das Gerät.

USB-Modus

Stecken Sie einen USB-Stick ein. Das Gerät wechselt automatisch in den USB-Modus und spielt MP3-Dateien ab.

AUX-Modus

Dies ist der Standardmodus. Wenn kein USB-Stick eingesteckt und kein Bluetooth verbunden ist, zeigt das Display 'AUX' an.

Fernbedienung

Die Fernbedienung ermöglicht die Steuerung der Wiedergabe (Play/Pause, Vor/Zurück), die Lautstärkeregelung, die Wahl des Modus (AUX, BT, MP3) sowie die Auswahl von EQ-Presets (Class, Jazz, Rock, Bass, Pop).

Fernbedienung
Fernbedienung

Technische Daten

Das Gerät bietet eine Nennausgangsleistung von 120W bei 100V. Der Frequenzbereich liegt zwischen 80Hz und 15kHz. Das Gerät wiegt 1,5 kg und hat Abmessungen von 200 x 190 x 44 mm.

Praktische Hilfe

Typische Probleme

Kein Ton

Überprüfen Sie, ob die Lautstärkeregler (Master, MIC, LINE) aufgedreht sind und die richtige Eingangsquelle gewählt wurde.

Bluetooth-Verbindung schlägt fehl

Stellen Sie sicher, dass sich das Gerät im Bluetooth-Modus befindet (Display zeigt 'BL.') und der Punkt hinter 'BL.' blinkt.

Überhitzung

Stellen Sie sicher, dass die Lüftungsschlitze an der Rückseite nicht blockiert sind.

Vor der Verwendung

  • Überprüfen Sie, ob die Netzspannung mit der erforderlichen Spannung des Geräts übereinstimmt.
  • Stellen Sie sicher, dass das System korrekt verkabelt ist, bevor Sie es einschalten.
  • Entfernen Sie keine Gehäuseteile, um Stromschläge zu vermeiden.
  • Sorgen Sie für eine gute Belüftung des Aufstellungsortes.

Technische Daten in der Praxis

100V Ausgang
Ausgang für Lautsprecher mit konstanter Spannung (ELA-Technik).
Phantomspeisung (PP)
Stromversorgung für Kondensatormikrofone über das XLR-Kabel.
Prioritätseingang
Eingänge, die bei Signalerkennung andere Audioquellen automatisch absenken oder stummschalten.

Abbildungen und Diagramme

  • Frontpanel: Enthält Regler für MIC1, MIC2/AUX1, AUX2, BASS, TREBLE, MASTER sowie USB-Port.
  • Rückseite: Enthält Stromanschluss, Lautsprecherausgänge, LINE-Eingänge und den Wahlschalter für LINE1/PP/MIC2.

Modellkompatibilität

  • Verwenden Sie nur Lautsprecher, die für den 100V-Betrieb ausgelegt sind.
  • Im PP-Modus (Phantomspeisung) dürfen nur Mikrofone angeschlossen werden, die diese benötigen; keine anderen Signalquellen.
