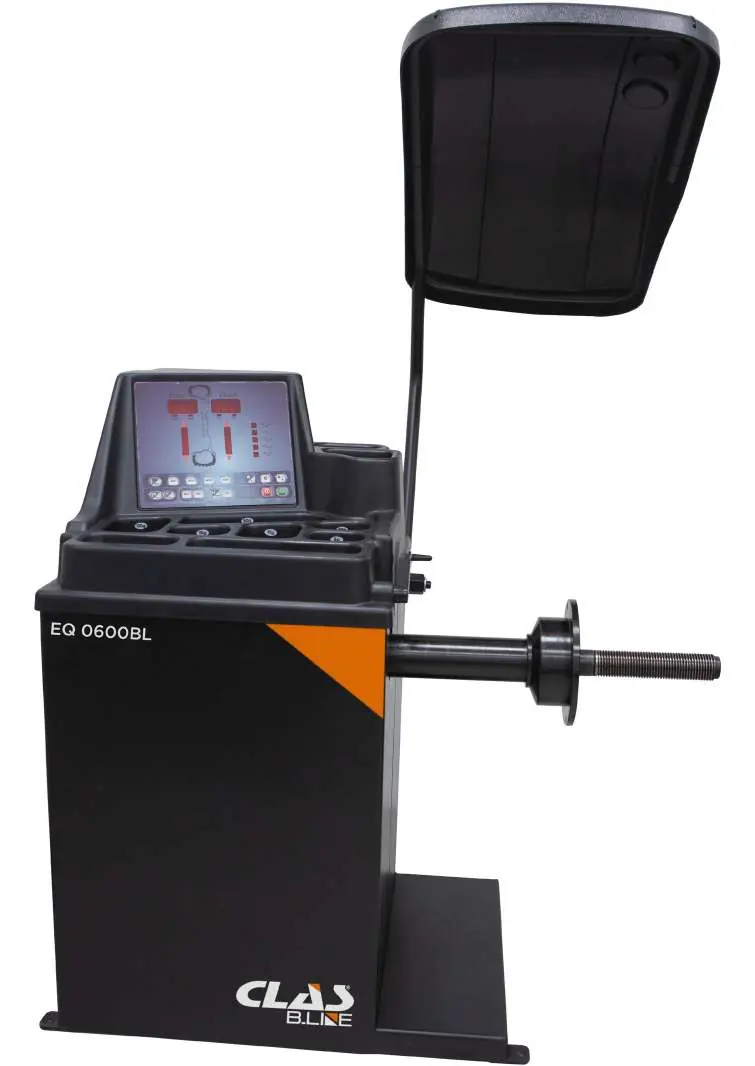

Bedienungsanleitung für CLAS EQ 0600BL Radwuchtmaschine
Schnellstartanleitung für die CLAS EQ 0600BL Radwuchtmaschine. Enthält Informationen zu Installation, Bedienung, Auswuchtmodi, Kalibrierung und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Bedienungsanleitung für die CLAS EQ 0600BL Radwuchtmaschine. Es enthält wichtige Sicherheitsvorschriften, Installationsanweisungen, Anleitungen zur Bedienung der verschiedenen Auswuchtmodi, Kalibrierungsverfahren sowie eine Liste zur Fehlerbehebung. Vor der Inbetriebnahme müssen alle Bediener das Handbuch vollständig gelesen und verstanden haben.
Installation
Die Maschine muss auf einem festen, ebenen Boden installiert und mit Schrauben an der Basis befestigt werden. Achten Sie auf ausreichend Platz um das Gerät herum. Die Umgebungstemperatur sollte zwischen 0°C und 50°C liegen, bei einer relativen Luftfeuchtigkeit von 30% bis 80% (ohne Kondensation). Die Beleuchtung am Einsatzort muss mindestens 300 Lux betragen. Der elektrische Anschluss muss durch qualifiziertes Personal erfolgen, inklusive Erdung, Sicherung und einem 30mA-Fehlerstromschutzschalter.
Bedienung und Auswuchtmodi
Die Maschine bietet verschiedene dynamische und statische Auswuchtmodi (DYN, ALU1-ALU5, STA). Die Auswahl erfolgt über die ALU-Taste. Die Maschine kann Werte für A (Abstand) und D (Durchmesser) automatisch über die Messlehre erfassen; der Wert B (Breite) muss manuell eingegeben werden. Nach der Eingabe der Parameter und dem Starten des Vorgangs zeigt die Maschine die Unwuchtwerte an. Die Positionierung des Gewichts erfolgt manuell an der 12-Uhr-Position oder gemäß den Anweisungen für den jeweiligen Modus.
Kalibrierung und Wartung
Die Maschine verfügt über eine automatische Kalibrierungsfunktion (100g-Kalibrierung) und eine Kalibrierung für die Messlehre. Diese sollten regelmäßig durchgeführt werden, insbesondere bei Messungenauigkeiten. Die Wartung umfasst die regelmäßige Reinigung der Welle, der Zentrierkegel und des Flansches mit umweltfreundlichen Lösungsmitteln. Die Lager sollten bei häufiger Nutzung (mehr als 2 Stunden täglich) zweimal jährlich überprüft werden.
Sicherheit
Tragen Sie während der Arbeit geeignete Schutzkleidung (Handschuhe, Schutzbrille, Arbeitskleidung). Halten Sie unbefugte Personen vom Arbeitsbereich fern. Verwenden Sie niemals Druckluft oder Wasserstrahlen zur Reinigung der Maschine. Im Notfall ist die STOP-Taste zu betätigen.
Herstellerinformationen
CLAS Equipements
Praktische Hilfe
Typische Probleme
Fehler 1 bei drehender Welle
Mögliche Beschädigung der Stromversorgungsplatine oder des Motors.
Die Schutzabdeckung lässt sich nicht absenken
Endschalter prüfen oder austauschen.
Unwuchtgewicht zu groß
Prüfen, ob das Rad korrekt installiert ist oder sich Fremdkörper darauf befinden.
Rad dreht sich in die falsche Richtung
Verkabelung des Motors überprüfen.
Vor der Verwendung
- Sicherstellen, dass die Maschine auf einem festen Boden steht und verschraubt ist.
- Elektrische Anschlüsse durch qualifiziertes Personal prüfen lassen (Erdung, 30mA-Schutzschalter).
- Rad auf Fremdkörper (Steine, Schlamm) prüfen und diese entfernen.
- Reifendruck gemäß Spezifikation prüfen.
- Sicherstellen, dass die Mutter fest auf der Hauptwelle sitzt (mindestens 4 Umdrehungen).
- Schutzkleidung (Handschuhe, Schutzbrille) anlegen.
Technische Daten in der Praxis
- Max. Radgewicht
- 65 kg
- Felgendurchmesser
- 10 Zoll - 24 Zoll (256 mm - 610 mm)
- Auswuchtgenauigkeit
- +/- 1 g
- Stromversorgung
- 220V 50Hz
Abbildungen und Diagramme
- Fig 2-1: Installation der Gewindestange auf der Hauptwelle.
- Fig 3: Transport der Maschine auf einer Palette.
- Fig 4: Erforderliche Abstände um die Maschine für den Betrieb.
- Bedienfeld: Erläuterung der Fenster für Unwuchtwerte und der Tasten für Moduswahl und Kalibrierung.
Modellkompatibilität
- Geeignet für Stahl- und Aluminiumfelgen.
- Motorrad-Auswuchtmodus verfügbar (erfordert optionales Zubehör).
- Nicht in explosionsgefährdeten Atmosphären verwenden.
