Bedienungsanleitung für CLAS HU 0189NBL Altöl-Absauggerät 70L
Schnellstart-Anleitung für das CLAS HU 0189NBL Altöl-Absauggerät. Erfahren Sie alles über die Inbetriebnahme, den Absaugvorgang, die Entleerung und die Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Gerät ist ausschließlich für qualifiziertes und geschultes Personal bestimmt. Das Gerät dient zum Absaugen von Altöl bei einer Temperatur zwischen 60-100°C. Eine zu niedrige Öltemperatur kann zu einer verlangsamten Fließgeschwindigkeit oder zum Versagen der Pumpe führen. Der erforderliche Luftdruck beträgt 8-10 bar.
Beschreibung des Geräts

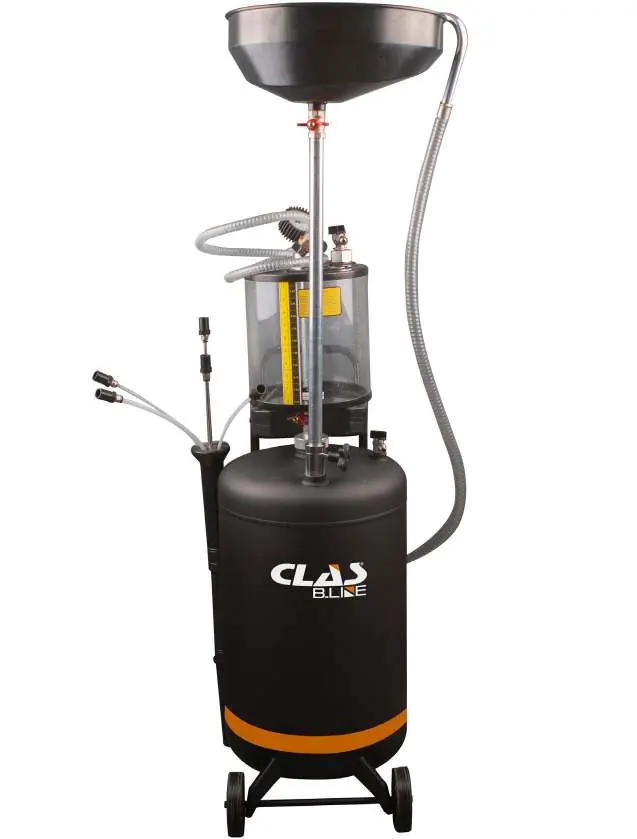

Das Gerät besteht aus einem 70-Liter-Tank, einem 10-Liter-Auffangbecken, einem 10-Liter-Messglas, einem Vakuumgenerator sowie verschiedenen Absaugschläuchen und Ventilen zur Steuerung des Ölflusses.
Inbetriebnahme und Betrieb
Vor der Nutzung muss sichergestellt werden, dass der Luftdruck korrekt eingestellt ist. Der Absaugvorgang erfolgt durch Erzeugung eines Vakuums. Schließen Sie den passenden Absaugschlauch an das Gerät an und führen Sie ihn in die Öffnung des Motors ein. Öffnen Sie die entsprechenden Ventile, um das Öl in das Messglas oder direkt in den Haupttank zu befördern.
Entleerung des Altöls
Um den Haupttank zu entleeren, muss das Gerät an eine Druckluftquelle angeschlossen werden. Achten Sie darauf, dass alle Ventile korrekt geschlossen sind, um Überdruckschäden am Messglas zu vermeiden. Der Druck sollte schrittweise erhöht werden, um den Entleerungsvorgang zu beschleunigen.
Sicherheit und Wartung
Rauchen Sie niemals in der Nähe des Geräts. Tragen Sie während der Arbeit Schutzhandschuhe und Schutzkleidung. Überprüfen Sie regelmäßig die Dichtigkeit der Schnellkupplungen und Schläuche. Sollte Wasser im Kompressor vorhanden sein, kann dies zu Spritzern führen; dieses Problem muss umgehend behoben werden.
Fehlerbehebung
Bei Problemen mit dem Vakuumaufbau prüfen Sie den Eingangsluftdruck (8-10 bar) und die Dichtigkeit der Verbindungen. Wenn das Öl trotz Vakuum nicht fließt, prüfen Sie, ob der Schlauch blockiert ist, die Öltemperatur zu niedrig ist oder der Schlauch den Boden des Ölbehälters berührt.
Herstellerinformationen
CLAS Equipements
Praktische Hilfe
Typische Probleme
Vakuumdruck baut sich nicht auf
Eingangsluftdruck (8-10 bar) prüfen, Ventilstellungen kontrollieren und Dichtigkeit zwischen Messglas und Tank prüfen.
Öl wird nicht abgesaugt trotz Vakuum
Dichtigkeit der Schlauchverbindungen prüfen, Öltemperatur (muss 60-100°C sein) kontrollieren, Absperrventile prüfen und sicherstellen, dass der Schlauch nicht am Boden des Ölbehälters anliegt.
Vor der Verwendung
- Qualifiziertes Personal sicherstellen
- Schutzkleidung und Handschuhe anlegen
- Öltemperatur auf 60-100°C prüfen
- Luftdruck am Kompressor auf 8-10 bar einstellen
- Dichtigkeit aller Schlauchverbindungen prüfen
Technische Daten in der Praxis
- Betriebsdruck
- 8-10 bar für den korrekten Betrieb des Vakuumgenerators.
Abbildungen und Diagramme
- Das Gerät verfügt über ein Messglas zur Kontrolle der abgesaugten Menge.
- Der Vakuumgenerator wird über Druckluft betrieben.
- Die Absaugschläuche müssen für die jeweilige Anwendung (Stahl/Kunststoff) korrekt gewählt werden.
Modellkompatibilität
- Geeignet für Motoröl und Getriebeöl.
- Nicht geeignet für Öle unter 60°C (zu zähflüssig).
- Bei Fahrzeugen wie dem Toyota Camry kann die Bauweise der Ölmessstabführung das Absaugen verhindern; hier ist die Ablassschraube zu nutzen.
