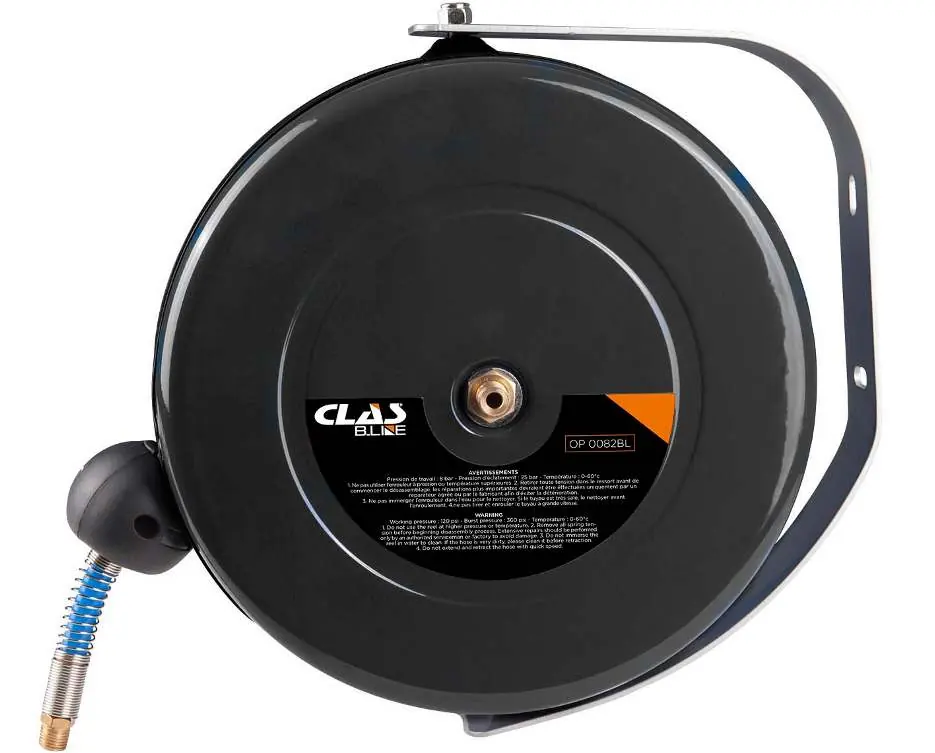

Bedienungsanleitung für CLAS OP 0082BL Druckluft-Schlauchaufroller
Schnellstartanleitung für den CLAS OP 0082BL Druckluft-Schlauchaufroller. Erfahren Sie alles über die Installation, den sicheren Betrieb, die Wartung und die technischen Spezifikationen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieser Schlauchaufroller ist für den Einsatz mit Druckluft konzipiert. Er verfügt über einen automatischen Rückzugsmechanismus mit Ratschenfunktion. Vor der Installation oder bei Problemen kontaktieren Sie bitte den Hersteller unter [email protected] oder telefonisch unter +33(0)4 79 72 69 18. Das Gerät sollte bei Nichtgebrauch geschützt gelagert werden, um die Lebensdauer der Metall- und Kunststoffteile zu verlängern.
Installation
Der Aufroller sollte in der Nähe einer Druckluftquelle montiert werden. Für eine optimale Reichweite empfiehlt sich die Platzierung in der Mitte des Arbeitsbereichs.
- Montage an einer Wand oder einem Pfosten: Die ideale Höhe beträgt ca. 1 Meter über dem Boden.
- Vertikale Montage: Der Aufroller kann auch an Deckenbalken oder Sparren befestigt werden.
- Befestigung: Verwenden Sie die mitgelieferte Halterung mit zwei M8-Schrauben. Jede Schraube muss mit einer Federscheibe und einer Unterlage gesichert werden, um einen festen Sitz zu gewährleisten.
- Anschluss: Schrauben Sie das Kupplungsstück (3) an den Einlassanschluss und verbinden Sie den Schlauch der Druckluftquelle mit der Kupplung (4).
Bedienung
Der Aufroller ist mit einer Ratschenvorrichtung ausgestattet, die den Schlauch in der gewünschten Länge arretiert.
- Ausziehen: Ziehen Sie den Schlauch heraus; Sie hören ein Klickgeräusch. Wenn Sie den Schlauch an einer Stelle loslassen, rastet er ein.
- Aufrollen: Ziehen Sie den Schlauch kurz weiter, bis das Klickgeräusch aufhört, und führen Sie ihn dann langsam zurück. Es wird empfohlen, mindestens 25 % der Schlauchlänge auszuziehen, bevor der Rückzug erfolgt.
- Sicherheit: Halten Sie den Schlauch während des Aufrollens immer fest, um ein unkontrolliertes Zurückschnellen zu verhindern.
Wartung und Sicherheit
- Reinigung: Tauchen Sie den Aufroller nicht in Wasser. Reinigen Sie den Schlauch bei starker Verschmutzung vor dem Aufrollen.
- Chemikalien: Kontakt mit Substanzen wie Aceton, Testbenzin oder Milchsäure vermeiden.
- Druck und Temperatur: Überschreiten Sie niemals den maximalen Arbeitsdruck von 120 PSI (ca. 8,3 bar) oder den Temperaturbereich von 0-60 °C.
- Demontage: Vor der Demontage muss die Federspannung vollständig abgelassen werden. Die Feder ist werksseitig geschmiert und benötigt keine zusätzliche Schmierung.
Technische Daten
- Schlauchmaterial: PU
- Schlauchlänge: 10 m
- Schlauch-Innendurchmesser: 8 x 12 mm
- Arbeitsdruck: 120 PSI
- Berstdruck: 360 PSI
- Gehäusematerial: Stahl
- Gewicht (Netto/Brutto): 3,5 kg / 4,0 kg
Herstellerinformationen
CLAS Equipements
Praktische Hilfe
Typische Probleme
Schlauch lässt sich schwer aufrollen
Stellen Sie sicher, dass der Schlauch nicht durch Sonneneinstrahlung oder hohe Temperaturen überhitzt ist. Schalten Sie die Luftzufuhr vor dem Aufrollen ab.
Schlauch ist bei Kälte schwergängig
Lagern Sie den Aufroller bei niedrigen Temperaturen nicht im Freien, da der Schlauch an Flexibilität verliert.
Metallteile rosten
Montieren Sie den Aufroller an einem geschützten Ort, um Witterungseinflüsse zu vermeiden.
Vor der Verwendung
- Prüfen Sie, ob der Arbeitsdruck 120 PSI nicht überschritten wird.
- Stellen Sie sicher, dass die Montagehalterung fest mit Federscheiben verschraubt ist.
- Überprüfen Sie den Schlauch auf Knicke oder Beschädigungen.
- Stellen Sie sicher, dass keine chemischen Substanzen in Kontakt mit dem Schlauch kommen.
Technische Daten in der Praxis
- Arbeitsdruck 120 PSI
- Maximal zulässiger Betriebsdruck für den sicheren Einsatz.
- Berstdruck 360 PSI
- Druck, bei dem der Schlauch theoretisch versagen könnte; nicht für den Betrieb nutzen.
- Temperaturbereich 0-60°C
- Zulässige Umgebungstemperatur für Materialbeständigkeit.
Abbildungen und Diagramme

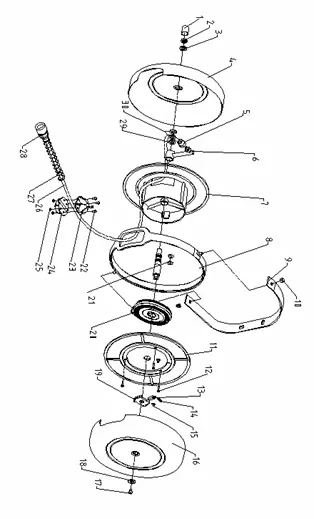

- Die Explosionszeichnung zeigt die interne Anordnung der Ratschenmechanik und der Feder.
- Die Montagezeichnung verdeutlicht die Verwendung der zwei Befestigungspunkte an der Halterung.
Modellkompatibilität
- Nicht für den Transport von Trinkwasser geeignet.
- Anschlussgewinde: 1/4 Zoll.
