Bedienungsanleitung für CLAS DM 0600BL Reifenmontiermaschine
Schnellstartanleitung für die CLAS DM 0600BL Reifenmontiermaschine. Enthält Informationen zu Installation, Betrieb, Wartung und Sicherheitshinweisen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument ist eine Bedienungsanleitung für die halbautomatische Reifenmontiermaschine CLAS DM 0600BL. Sie enthält wichtige Anweisungen für die sichere Installation, den Betrieb und die regelmäßige Wartung. Vor der Inbetriebnahme muss das Gerät korrekt an eine Strom- und Druckluftquelle angeschlossen werden. Die Maschine ist für Felgendurchmesser von 10 bis 21 Zoll und Reifenbreiten von 3 bis 12 Zoll ausgelegt.
Beschreibung und Komponenten
Die Maschine besteht aus einem vertikalen Arm mit Feder, einem hexagonalen Schaft, einem Montage-/Demontagekopf, einem Spannteller mit Spannklauen, einem Pedalblock zur Steuerung, einer Abdrückschaufel und einer Druckluftwartungseinheit.
Installation und Montage

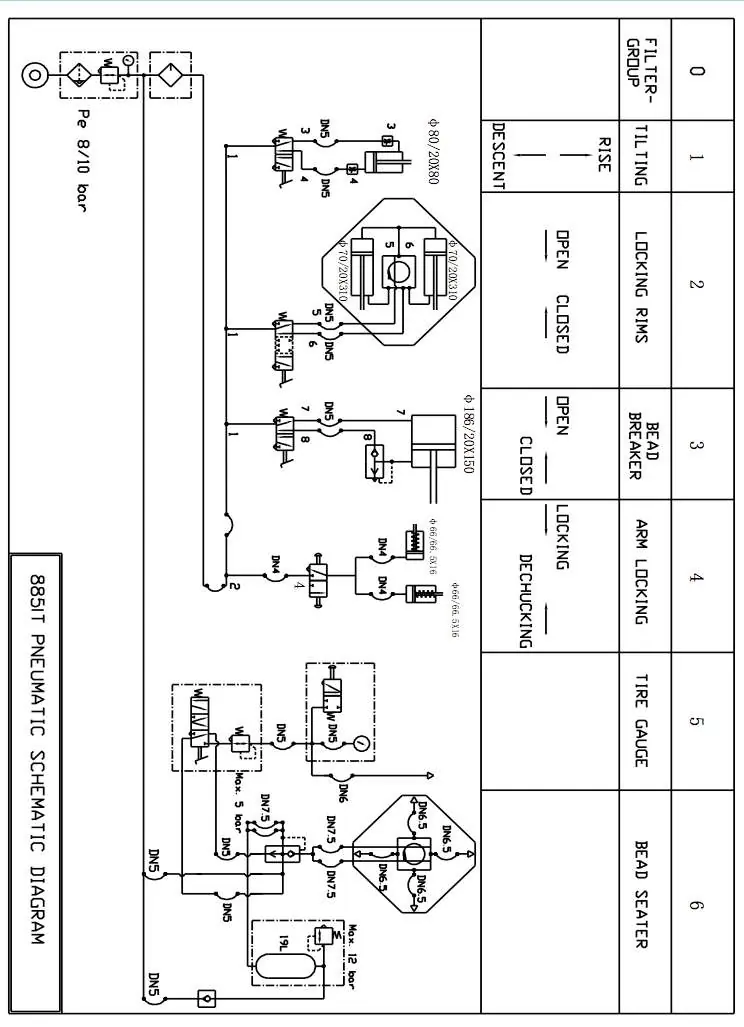

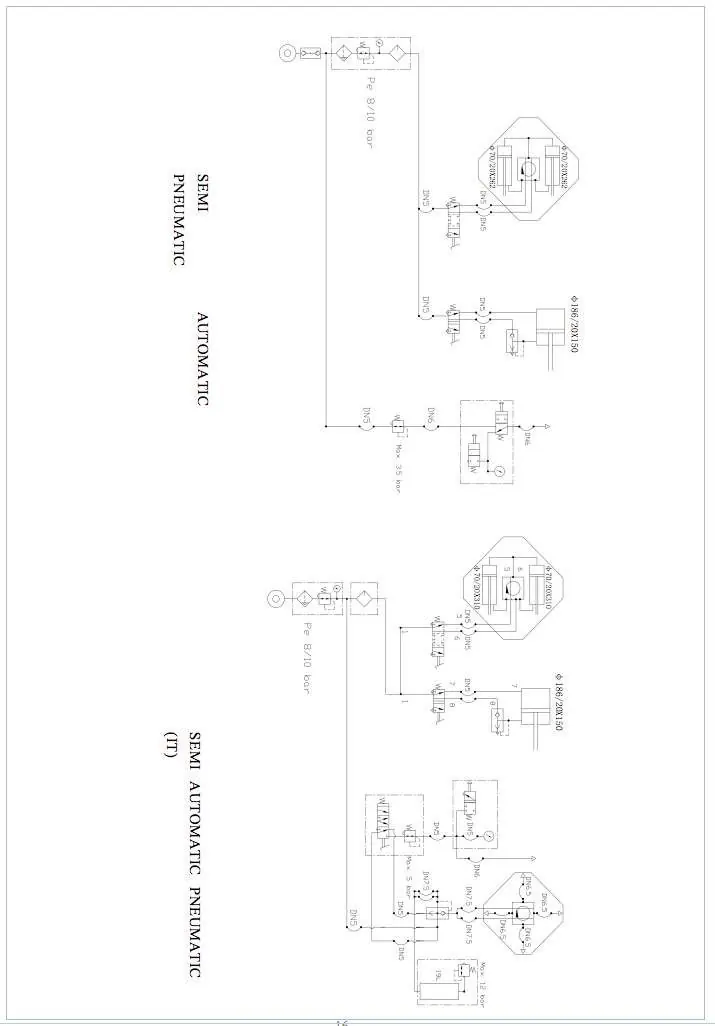

Die Installation muss durch qualifiziertes Fachpersonal erfolgen. Stellen Sie sicher, dass alle Teile vorhanden sind. Die Säule wird auf dem Gehäuse befestigt. Der vertikale Arm und die Abdrückschaufel müssen gemäß den Abbildungen montiert und die korrekte Funktion der Translation überprüft werden. Die Druckluftversorgung muss zwischen 8 und 10 bar liegen.
Erste Inbetriebnahme

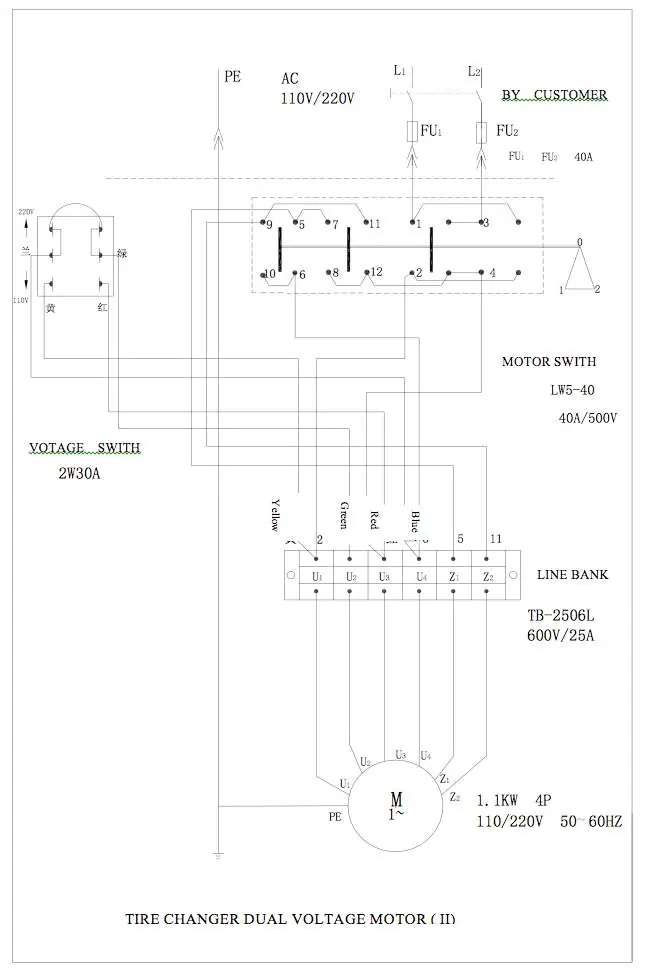

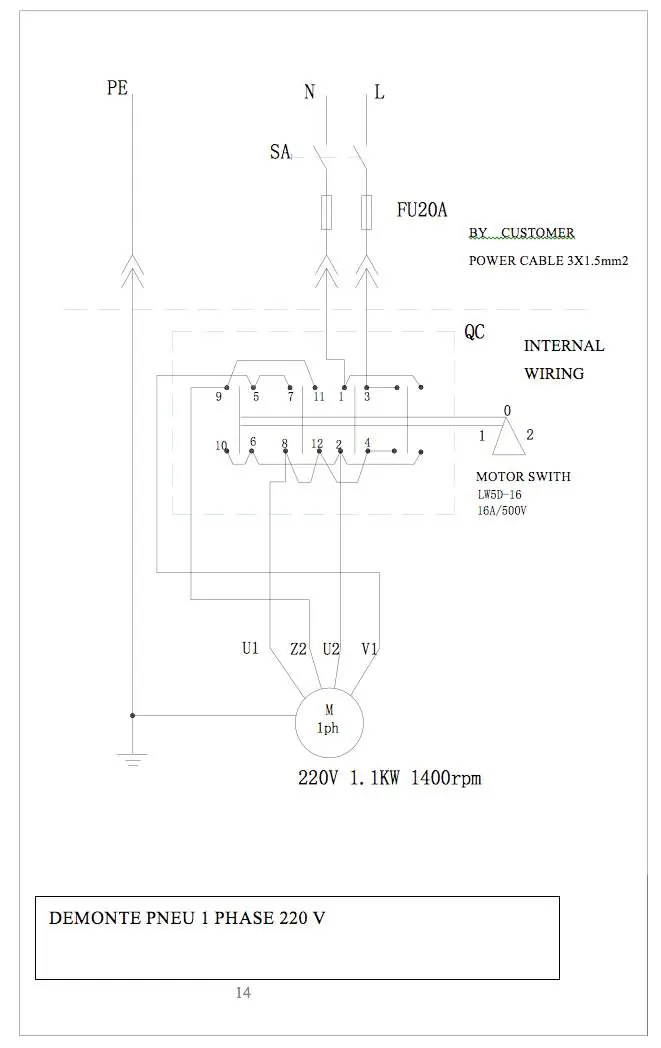

Nach dem Anschluss an die Stromversorgung muss die Drehrichtung des Tellers geprüft werden. Bei einem 3-Phasen-Motor muss bei falscher Drehrichtung die Phasenfolge angepasst werden. Führen Sie einen Betriebstest durch, um die Funktion aller Pedale (Tellerdrehung, Abdrückschaufel, Spannklauen) zu prüfen.
Bedienung
Die Reifenmontage und -demontage erfordert das korrekte Positionieren des Reifens auf dem Teller und die Verwendung des Montagekopfes. Achten Sie darauf, den Montagekopf in einem Abstand von 4-5 mm zur Felge zu positionieren. Schmieren Sie die Reifenwülste vor der Montage.
Wartung
Trennen Sie vor jeder Wartung die Strom- und Druckluftzufuhr. Reinigen und schmieren Sie wöchentlich den Spannteller und die Spannklauen. Überprüfen Sie regelmäßig den Ölstand in der Wartungseinheit und füllen Sie bei Bedarf Öl #20 nach. Kontrollieren Sie die Spannung des Antriebsriemens und ziehen Sie alle Schrauben regelmäßig nach.
Sicherheit
Halten Sie Hände und Körper während des Betriebs von beweglichen Teilen fern. Tragen Sie geeignete Schutzkleidung, Handschuhe und Schutzbrillen. Arbeiten Sie niemals hinter der Maschine. Bei Problemen kontaktieren Sie den technischen Support unter [email protected] oder telefonisch unter +33(0)4 79 72 92 80.
Herstellerinformationen
CLAS Equipements
Praktische Hilfe
Typische Probleme
Der Spannteller dreht sich in die falsche Richtung.
Bei 3-Phasen-Motoren müssen zwei Phasen im Stecker vertauscht werden.
Die Maschine hat zu wenig Kraft beim Abdrücken oder Spannen.
Überprüfen Sie, ob der Betriebsdruck zwischen 8 und 10 bar liegt. Prüfen Sie Schläuche und Kompressor.
Das Öl in der Wartungseinheit tropft zu schnell oder zu langsam.
Stellen Sie die Tropfgeschwindigkeit mit der Einstellschraube am Regler mit einem Schraubendreher ein.
Vor der Verwendung
- Prüfen Sie, ob alle vier Pedale in der Ausgangsposition sind.
- Stellen Sie sicher, dass der Betriebsdruck 8-10 bar beträgt.
- Prüfen Sie, ob die Maschine fest auf dem Boden steht.
- Stellen Sie sicher, dass der Arbeitsbereich sauber und gut beleuchtet ist.
- Tragen Sie geeignete Schutzkleidung, Handschuhe und Schutzbrille.
Technische Daten in der Praxis
- Betriebsdruck
- 8-10 bar (110-140 Psi) für optimale Leistung.
- Felgendurchmesser
- 10 bis 21 Zoll Kapazität.
- Reifenbreite
- 3 bis 12 Zoll Kapazität.
- Geräuschpegel
- Unter 70 dB.
Abbildungen und Diagramme

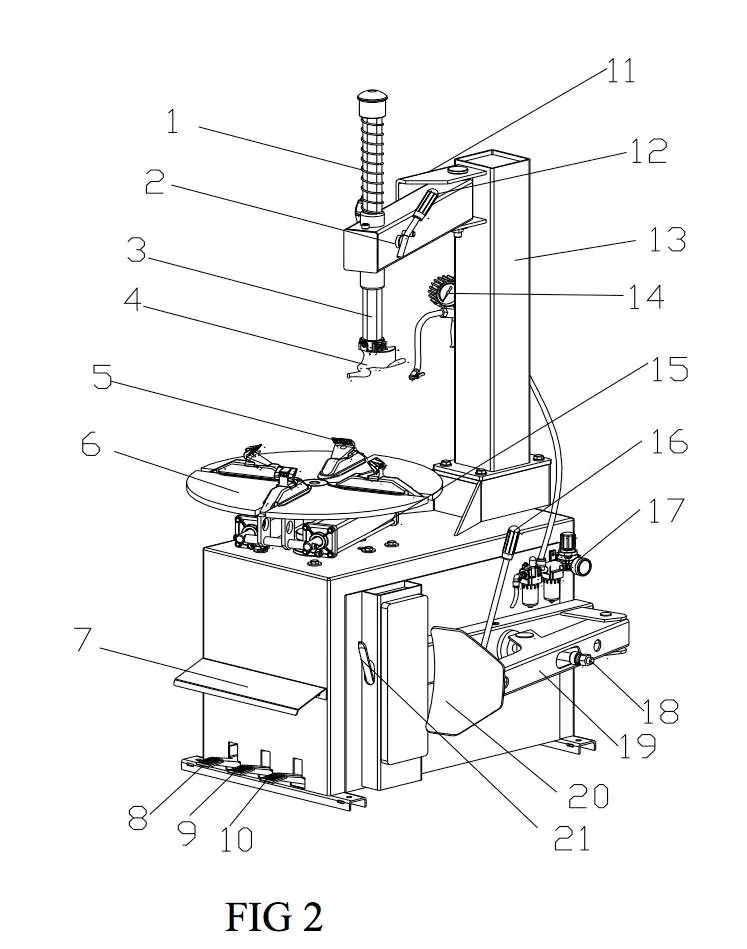

- Fig 2: Übersicht der Maschinenkomponenten und Pedale.
- Fig 11: Korrekte Positionierung des Montagekopfes zur Felge (4-5 mm Abstand).
- Fig 16: Einstellung der Druckluftwartungseinheit.

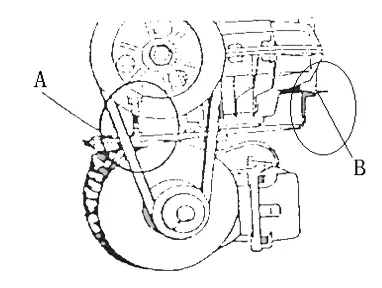

- Fig 21: Einstellung der Antriebsriemenspannung.
Modellkompatibilität
- Geeignet für PKW-, Transporter-, Leicht-LKW- und Motorradreifen.
- Geeignet für Run-Flat-Reifen.
- Außenspannung wird für Alufelgen empfohlen.
