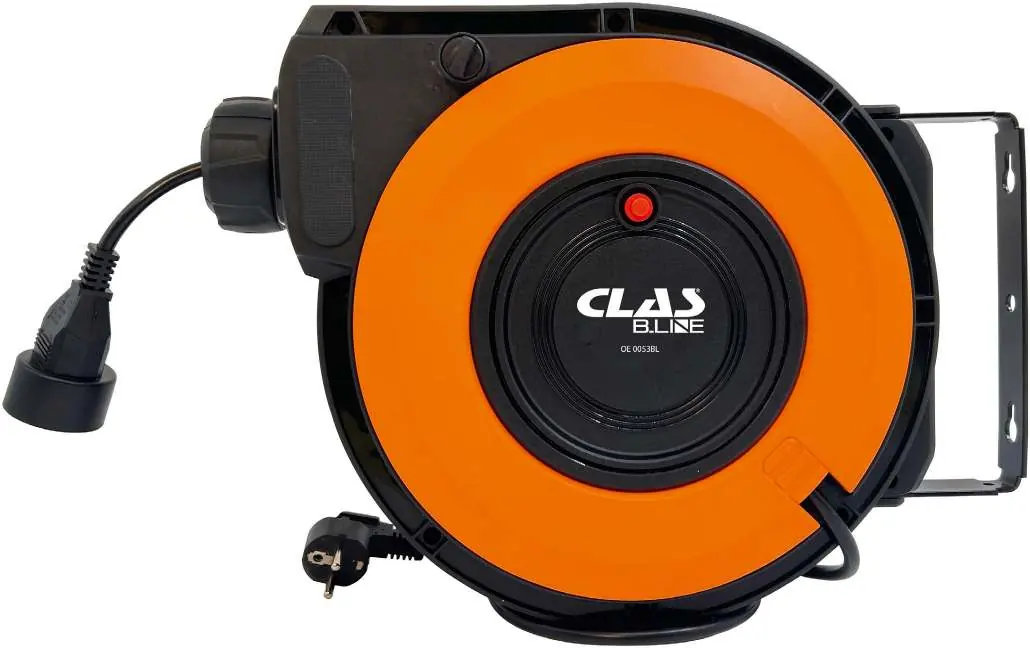

Bedienungsanleitung für CLAS 0053BL Kabeltrommel 3x1,5mm² 10m

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Installations- und Bedienungsanleitung für die CLAS 0053BL Kabeltrommel. Es enthält wichtige Anweisungen zur sicheren Montage an Wänden oder Pfeilern sowie zur korrekten Nutzung des automatischen Aufrollmechanismus. Bei Problemen mit der Installation oder dem Betrieb wird empfohlen, den Hersteller unter [email protected] oder telefonisch unter +33(0)4 79 72 69 18 zu kontaktieren.

Installation

Die Kabeltrommel kann horizontal oder vertikal an Zementwänden, Pfeilern oder Stahlstrukturen montiert werden. Es wird empfohlen, die Trommel in einer Höhe von etwa 1 Meter über dem Boden zu installieren.

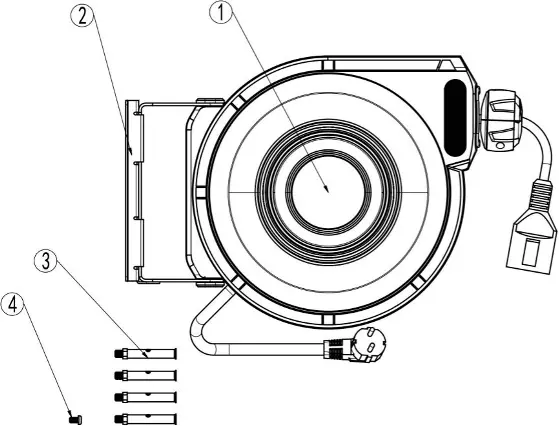

1. Entnehmen Sie das Gerät und das Zubehör aus der Verpackung.
2. Verwenden Sie die Metallhalterung als Schablone, um die Position der vier Bohrlöcher an der Wand zu markieren.
3. Bohren Sie die Löcher und befestigen Sie die Halterung mit den vier mitgelieferten 6x60mm Schrauben.
4. Schieben Sie die Kabeltrommel auf die montierte Halterung und sichern Sie diese mit der entsprechenden Schraube.

Betrieb

Schließen Sie das Zuleitungskabel an eine Steckdose an und schalten Sie das Gerät ein. Zum Abrollen ziehen Sie das Kabel bis zur gewünschten Länge heraus, bis ein Klickgeräusch zu hören ist, das die Arretierung bestätigt. Zum Aufrollen ziehen Sie kurz am Kabel, um den Mechanismus zu entriegeln, und führen Sie das Kabel langsam zurück in die Trommel.

Wartung und Lagerung

Die Kabeltrommel ist wartungsfrei. Das Innere darf nicht mit Wasser gereinigt werden. Bei längerer Nichtbenutzung sollte das Gerät an einem kühlen und trockenen Ort gelagert werden.

Fehlerbehebung

Sollte das Kabel während des Ein- oder Ausrollvorgangs blockieren, ziehen Sie das Kabel erneut ein Stück heraus, um den Mechanismus zu lösen, und versuchen Sie den Vorgang erneut.
