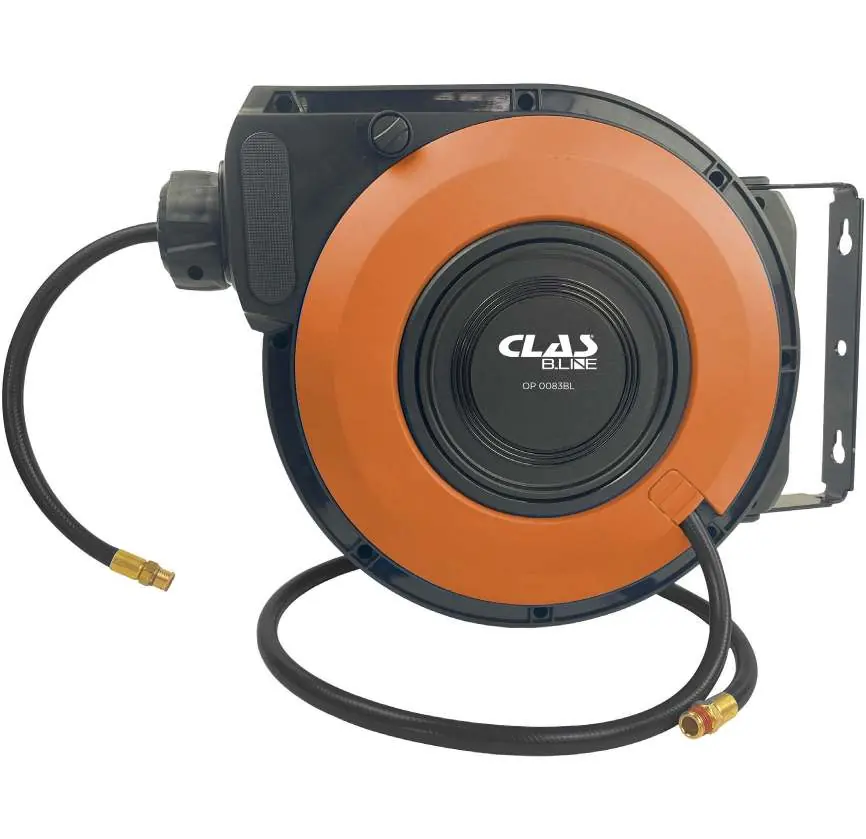

Bedienungsanleitung für CLAS OP 0083BL Druckluftschlauchaufroller 8mm 10m
Schnellstartanleitung für den CLAS OP 0083BL Druckluftschlauchaufroller. Erfahren Sie alles über die korrekte Installation, den Betrieb, die Wartung und Fehlerbehebung für dieses 10-Meter-Modell.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieser Druckluftschlauchaufroller ist für den Einsatz in privaten Haushalten, Hobbygärten oder zur Fahrzeugreinigung konzipiert. Er verfügt über ein automatisches Aufrollsystem. Wichtiger Hinweis: Das Gerät darf nicht zur Übertragung von Trinkwasser oder heißer Luft verwendet werden. Ebenso ist die Übertragung von Chemikalien oder anderen Substanzen untersagt.
Installation
Der Aufroller kann horizontal an einer Wand, einem Pfeiler oder einer Stahlstruktur montiert werden. Es wird empfohlen, das Gerät in einer Höhe von etwa 1 bis 2 Metern über dem Boden zu installieren.
- Entnehmen Sie das Gerät und das Zubehör aus der Verpackung.
- Wählen Sie einen geeigneten Standort in der Nähe der Wasser- oder Luftquelle.
- Verwenden Sie die Montagehalterung als Schablone, um die Position der vier Schrauben zu markieren und bohren Sie die Löcher.
- Befestigen Sie die Halterung mit vier 6x60mm Schrauben.
- Schieben Sie den Aufroller auf die Halterung und sichern Sie ihn mit einer 6x12mm Schraube.
Betrieb
Schließen Sie den Zuleitungsschlauch an die Luft- oder Wasserquelle an und schalten Sie diese ein.
- Abrollen: Ziehen Sie den Schlauch auf die gewünschte Länge heraus. Ein hörbares Klickgeräusch signalisiert, dass der Schlauch arretiert ist.
- Aufrollen: Ziehen Sie kurz am Schlauch, bis das Klickgeräusch aufhört, um die Arretierung zu lösen. Führen Sie den Schlauch beim Einziehen vorsichtig zurück, um Verletzungen oder Sachschäden zu vermeiden.
Wartung und Reinigung
Das Gerät ist weitgehend wartungsfrei. Reinigen Sie das Gehäuse nicht von innen mit Wasser. Bei längerer Nichtbenutzung sollte das Gerät von der Versorgungsquelle getrennt und an einem kühlen, trockenen Ort gelagert werden. Vor der Lagerung sollte der Druck durch Öffnen der Düse abgelassen werden.
Fehlerbehebung
Sollte der Schlauch während des Aufrollvorgangs blockieren, ziehen Sie den Schlauch erneut ein Stück heraus und versuchen Sie den Vorgang erneut.
Herstellerinformationen
CLAS Equipements
Praktische Hilfe
Typische Probleme
Schlauch blockiert beim Aufrollen
Ziehen Sie den Schlauch erneut ein Stück heraus und versuchen Sie den Vorgang erneut.
Vor der Verwendung
- Prüfen Sie, ob die Montagefläche (Wand/Pfeiler) stabil genug ist.
- Stellen Sie sicher, dass keine Chemikalien oder heißes Wasser/Luft durch den Schlauch geleitet werden.
- Vergewissern Sie sich, dass die Zuleitung korrekt angeschlossen ist.
- Prüfen Sie, ob der Aufroller horizontal montiert wurde.
Technische Daten in der Praxis
- Schlauchdurchmesser
- 8 mm
- Schlauchlänge
- 10 Meter
Abbildungen und Diagramme

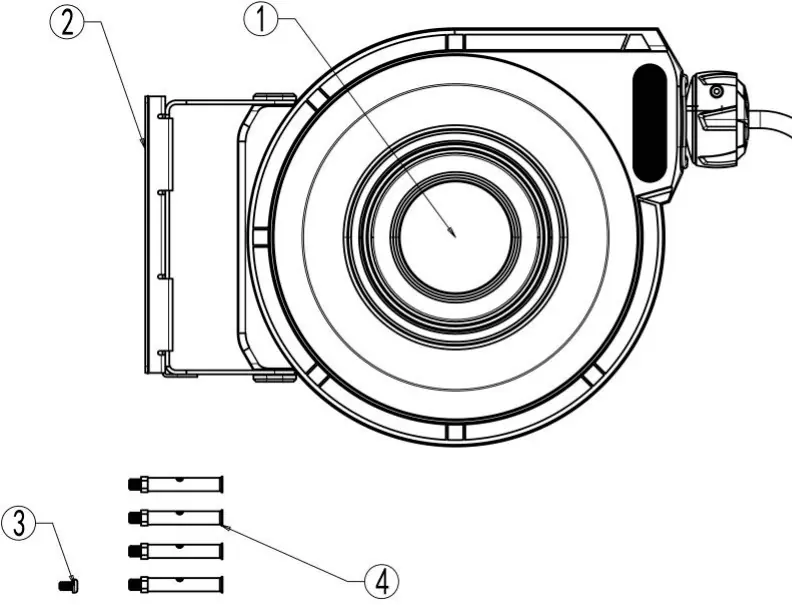

- Fig.1: Darstellung der Montagehalterung und Bohrlöcher.
- Fig.3: Darstellung der Sicherung des Aufrollers an der Halterung mittels Schraube.
Modellkompatibilität
- Nicht für Trinkwasser geeignet.
- Nicht für heiße Luft geeignet.
- Nicht für Chemikalien geeignet.
