Bedienungsanleitung CLAS PW 1080 / PW 1081 Akku-Schlagschrauber

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Inbetriebnahme und sichere Verwendung des CLAS Akku-Schlagschraubers (Modelle PW 1080 und PW 1081). Vor der ersten Nutzung ist es zwingend erforderlich, den Akku vollständig aufzuladen und die Sicherheitshinweise zu lesen. Achten Sie darauf, den Drehrichtungsschalter bei Nichtgebrauch in die Mittelstellung zu bringen, um ein versehentliches Starten zu verhindern.

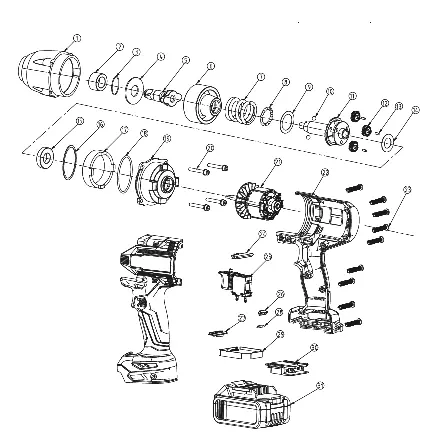

Produktbeschreibung

Der Schlagschrauber verfügt über folgende Hauptkomponenten:

• 1/2 Zoll Vierkantantrieb
• Drehrichtungsschalter mit Einschaltsperre
• Elektronische Kupplung und Auto-Break-Funktion
• LED-Arbeitsleuchte
• Batteriestatusanzeige

Technische Daten

• Max. Anzugsdrehmoment: 860/500/300 Nm (je nach Stufe)
• Max. Lösedrehmoment: 1080 Nm
• Spannung: 20V
• Antrieb: 1/2 Zoll
• Max. Bolzendurchmesser: M24
• Gewicht: 1,90 kg (ohne Akku) / 2,55 kg (mit Akku)

Bedienung

Das Gerät bietet drei Vorwärts-Geschwindigkeitsstufen, die über das Bedienfeld an der Basis eingestellt werden:

• Stufe 1: 0-1500 U/min
• Stufe 2: 0-1900 U/min
• Stufe 3: 0-2400 U/min

Auto-Break-Funktion (Rückwärtslauf): Diese Funktion ist nur in der dritten Geschwindigkeitsstufe verfügbar. Sie stoppt das Gerät automatisch, sobald sich die Mutter gelöst hat und kein Widerstand mehr vorhanden ist, um ein unkontrolliertes Abschleudern zu verhindern. Aktivieren Sie diese Funktion durch Drücken der Taste am Bedienfeld (rote LED leuchtet).

Akku-Aufladung

Zum Aufladen den Akku aus dem Gerät entnehmen und in das Ladegerät schieben. Eine rote LED signalisiert den Ladevorgang, eine grüne LED zeigt an, dass der Akku vollständig geladen ist. Die Ladezeit beträgt ca. 1 Stunde.

Wartung und Reinigung

Halten Sie die Lüftungsschlitze und das Gehäuse sauber. Reinigen Sie das Gerät nach jedem Gebrauch mit einem trockenen Tuch oder Druckluft mit niedrigem Druck. Verwenden Sie keine aggressiven Reinigungsmittel. Laden Sie den Akku mindestens einmal jährlich auf, um die Lebensdauer zu erhalten.

Sicherheitshinweise

Tragen Sie bei der Arbeit stets eine Schutzbrille und geeignete Schutzkleidung. Verwenden Sie das Gerät nicht in explosionsgefährdeten Umgebungen. Achten Sie darauf, dass keine Flüssigkeiten in das Gerät eindringen. Bei Beschädigungen oder Funktionsstörungen wenden Sie sich an einen qualifizierten Fachmann.
