Bedienungsanleitung für CLAS HU 1130BL Bremsen- und Kupplungsentlüfter 3L
Erfahren Sie, wie Sie den CLAS HU 1130BL Bremsen- und Kupplungsentlüfter 3L sicher und effizient verwenden. Diese Anleitung enthält wichtige Sicherheitshinweise, Schritt-für-Schritt-Anleitungen zum Entlüften und Tipps zur Wartung.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Der CLAS HU 1130BL ist ein manueller Bremsen- und Kupplungsentlüfter mit einem Fassungsvermögen von 3 Litern. Dieses Gerät dient dazu, Bremsflüssigkeit effizient zu wechseln und das Bremssystem zu entlüften. Vor der Verwendung ist sicherzustellen, dass das Gerät drucklos ist und nur neue Bremsflüssigkeit verwendet wird, um Systemschäden zu vermeiden.
Sicherheitshinweise
- Tragen Sie stets eine Schutzbrille und vermeiden Sie Hautkontakt mit Bremsflüssigkeit.
- Bremsflüssigkeit ist entflammbar; halten Sie das Gerät von Zündquellen und heißen Oberflächen (z. B. Auspuffkrümmer) fern.
- Verwenden Sie nur zugelassene Ersatzteile, um die Garantie nicht zu gefährden.
- Entsorgen Sie Altflüssigkeiten gemäß den örtlichen Umweltvorschriften.
- Halten Sie Kinder und unbefugte Personen vom Arbeitsbereich fern.
- Bei Kontakt mit den Augen sofort mit reichlich Wasser spülen und einen Arzt aufsuchen.
Vorbereitung und Befüllung
- Stellen Sie sicher, dass das Gerät drucklos ist, indem Sie das Entlüftungsventil an der Seite der Pumpe öffnen.
- Entfernen Sie den Deckel des Behälters und füllen Sie ihn mit neuer Bremsflüssigkeit. Achten Sie darauf, dass keine Rückstände oder Schmutz im Tank verbleiben.
Entlüftungsvorgang
- Wählen Sie einen passenden Adapter aus und installieren Sie diesen am Hauptbremszylinder des Fahrzeugs.
- Pumpen Sie den Griff des Geräts auf und ab, bis der empfohlene Entlüftungsdruck erreicht ist.
- Öffnen Sie die Entlüftungsschraube am Radbremszylinder und schließen Sie den Auffangbehälter an.
- Sobald neue Flüssigkeit im transparenten Schlauch sichtbar ist, schließen Sie die Entlüftungsschraube. Wiederholen Sie diesen Vorgang an allen vier Rädern.
- Bitten Sie während des Vorgangs eine zweite Person, das Bremspedal zu betätigen, um den Flüssigkeitsfluss zu unterstützen. Überwachen Sie dabei den Füllstand im Hauptbremszylinder und füllen Sie bei Bedarf nach.
- Nach Abschluss des Vorgangs lassen Sie den Druck über das Entlüftungsventil ab, bevor Sie den Adapter vom Hauptbremszylinder trennen.
Wartung und Pflege
- Reinigen Sie das Gerät nach jedem Gebrauch mit einem sauberen, trockenen Tuch.
- Lassen Sie den Druck über das Entlüftungsventil ab, bevor Sie das Gerät lagern.
- Entleeren Sie den Produktbehälter vollständig, wenn das Gerät nicht verwendet wird.
Herstellerinformationen
CLAS Equipements
Praktische Hilfe
Typische Probleme
Bremsflüssigkeit tritt aus oder System baut keinen Druck auf.
Überprüfen Sie den festen Sitz des Adapters am Hauptbremszylinder und stellen Sie sicher, dass die Entlüftungsschraube korrekt geschlossen ist.
Luft im System nach dem Entlüften.
Stellen Sie sicher, dass der Vorratsbehälter am Hauptbremszylinder während des Vorgangs nicht leer läuft und regelmäßig nachgefüllt wird.
Vor der Verwendung
- Stellen Sie sicher, dass das Gerät drucklos ist (Entlüftungsventil öffnen).
- Verwenden Sie nur neue Bremsflüssigkeit.
- Wählen Sie den passenden Adapter für das Fahrzeug aus.
- Tragen Sie eine Schutzbrille.
- Stellen Sie sicher, dass der Arbeitsbereich gut beleuchtet ist.
Abbildungen und Diagramme

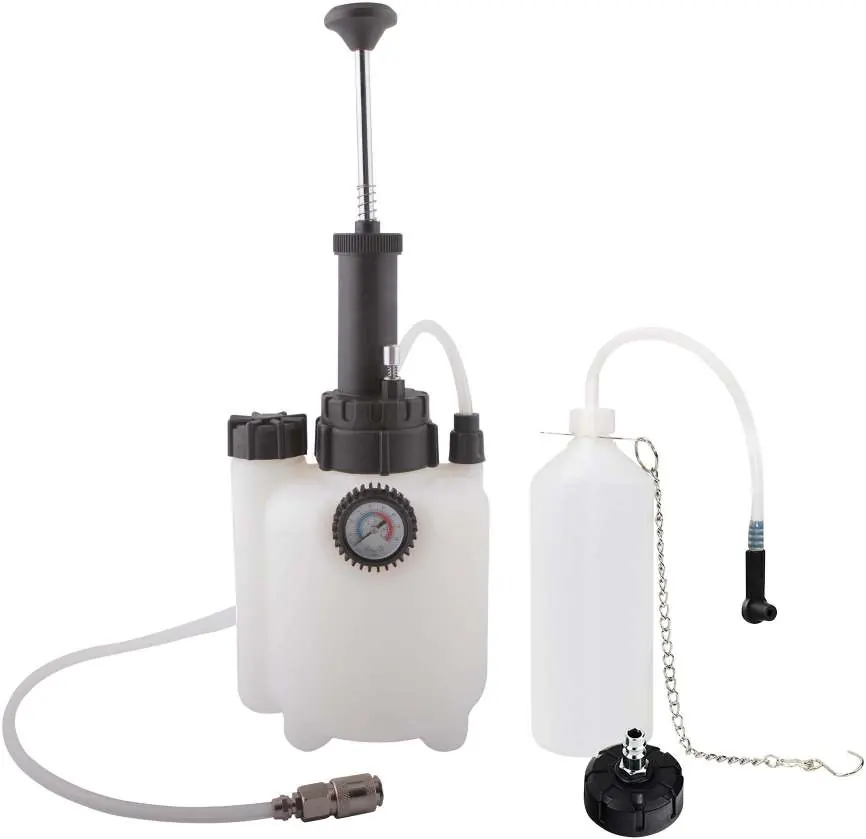

- Das Gerät besteht aus einem Druckbehälter mit Manometer, einer Handpumpe, einem Schlauch mit Anschlussstück und einem Auffangbehälter für die alte Bremsflüssigkeit.
Modellkompatibilität
- Verwenden Sie nur zugelassene Adapter für den jeweiligen Fahrzeugtyp (siehe clas.com).
