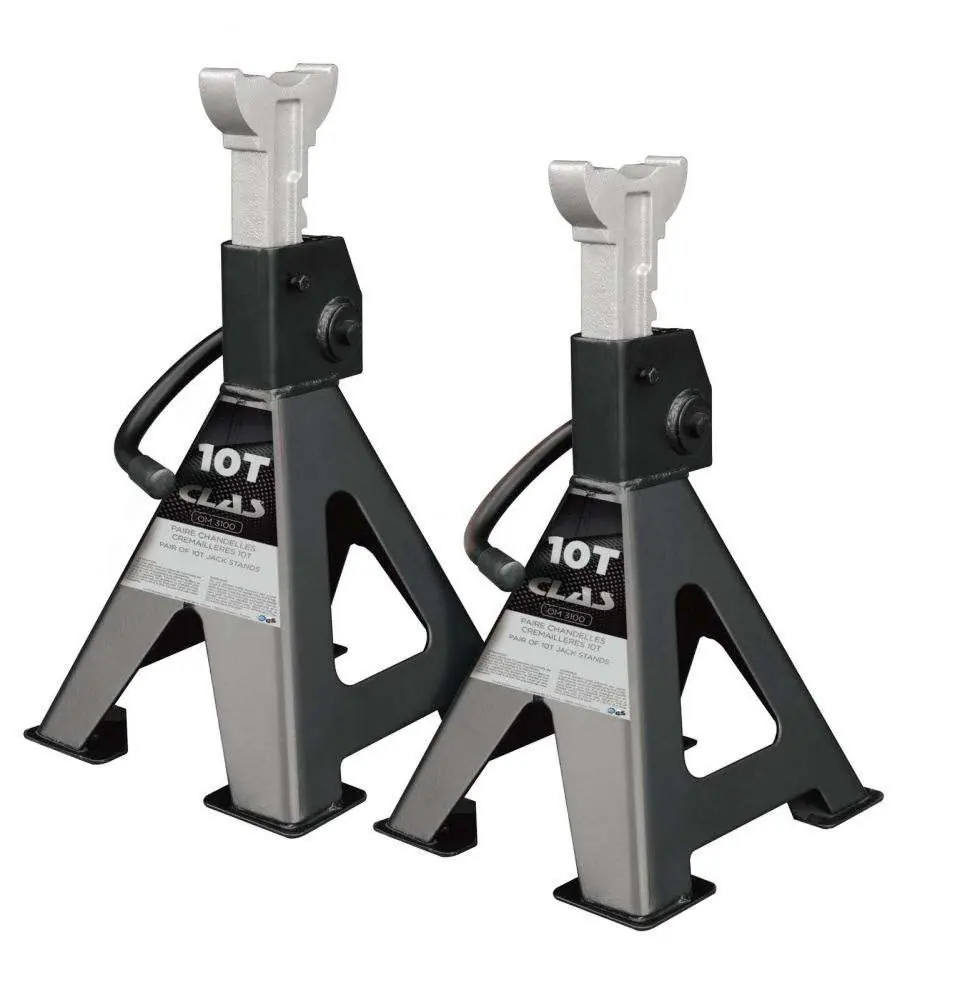

Bedienungsanleitung für CLAS 10T Unterstellböcke OM 3100
Schnellstartanleitung für die CLAS 10T Unterstellböcke (Modell OM 3100). Erfahren Sie alles über die sichere Anwendung, Höhenverstellung, technische Daten und Wartungshinweise.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Unterstellböcke sind für das sichere Abstützen von Fahrzeugen konzipiert. Verwenden Sie die Böcke immer paarweise auf einem harten, ebenen und stabilen Untergrund. Überschreiten Sie niemals die maximale Tragfähigkeit, da dies zu Instabilität und Lastverlust führen kann.
Technische Daten
- Minimale Höhe: 455 mm
- Maximale Höhe: 705 mm
- Gewicht: 27,8 kg
- Normen: AfPS GS 2014:01 PAK, EK5/AK6 09-12:2009
Sicherheitshinweise
- Verwenden Sie die Böcke immer paarweise.
- Stellen Sie die Böcke nur auf harten, ebenen Flächen auf, die das Gewicht tragen können.
- Überlasten Sie die Böcke nicht.
- Positionieren Sie die Last mittig auf dem Sattel jedes verwendeten Bocks.
- Führen Sie vor jeder Benutzung eine Sichtprüfung auf Risse, beschädigte Schweißnähte oder fehlende Teile durch.
- Nehmen Sie keine Modifikationen am Produkt vor.
Bedienung
- Konsultieren Sie das Handbuch Ihres Fahrzeugs für die korrekten Aufnahmepunkte.
- Platzieren Sie die Böcke unter den vom Hersteller empfohlenen Punkten.
- Zum Einstellen der Höhe: Halten Sie den Bedienhebel nach oben und schieben Sie die Zentralsäule auf die gewünschte Höhe.
- Drücken Sie den Bedienhebel nach unten, um die Sperrklinke in der Zahnstange zu verriegeln. Stellen Sie sicher, dass die Klinke vollständig eingerastet ist.
- Senken Sie die Last vorsichtig auf die Böcke ab.
Wartung und Kontakt
Beschädigte Böcke müssen sofort außer Betrieb genommen werden. Bei Bedarf an Ersatzteilen oder Problemen wenden Sie sich bitte an Ihren Händler oder einen autorisierten Techniker.
CLAS Equipements, 83 Chemin de de la CROUZA, 73800 CHIGNIN, Frankreich. E-Mail: [email protected]. Telefon: +33 (0)4 79 72 62 22.
Herstellerinformationen
CLAS Equipements
Praktische Hilfe
Typische Probleme
Instabilität der Böcke
Stellen Sie sicher, dass der Untergrund hart, eben und stabil ist. Verwenden Sie die Böcke immer paarweise.
Sperrklinke rastet nicht ein
Prüfen Sie, ob der Bedienhebel vollständig nach unten gedrückt ist und die Klinke korrekt in die Zahnstange der Zentralsäule greift.
Beschädigung festgestellt
Nehmen Sie den Unterstellbock sofort außer Betrieb, wenn Risse, beschädigte Schweißnähte oder fehlende Teile sichtbar sind.
Vor der Verwendung
- Prüfen Sie das Fahrzeug-Handbuch auf korrekte Aufnahmepunkte.
- Kontrollieren Sie die Böcke auf Risse oder beschädigte Schweißnähte.
- Stellen Sie sicher, dass alle Teile vorhanden sind.
- Prüfen Sie, ob der Untergrund fest und eben ist.
- Vergewissern Sie sich, dass die Tragfähigkeit für das Fahrzeug ausreicht.
Abbildungen und Diagramme

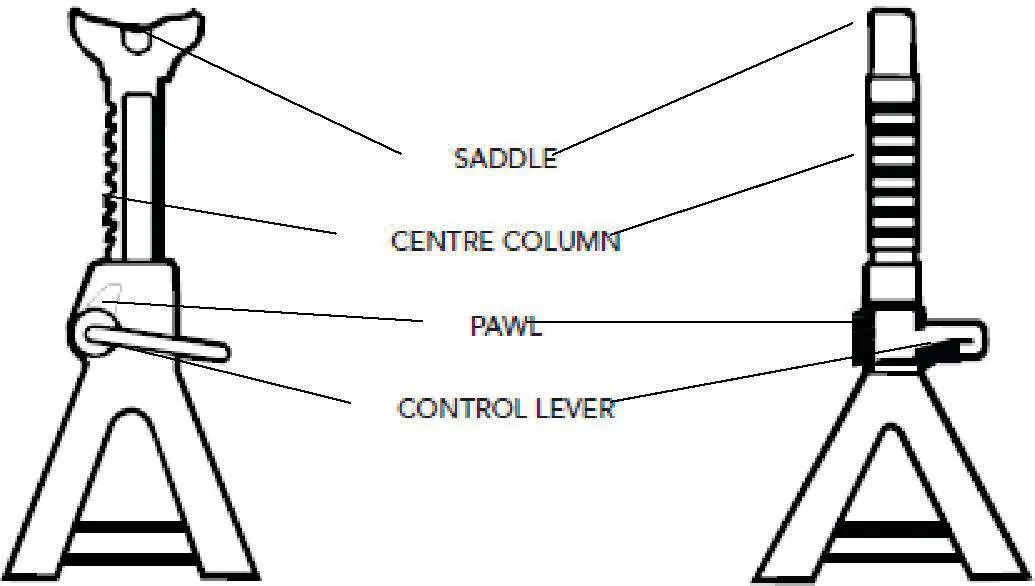

- Sattel (Saddle): Trägt die Last des Fahrzeugs.
- Zentralsäule (Center Column): Höhenverstellbarer Teil mit Zahnstange.
- Sperrklinke (Pawl): Verriegelt die Säule in der gewünschten Höhe.
- Bedienhebel (Control Lever): Dient zum Anheben und Entriegeln der Säule.
Modellkompatibilität
- Nur für Fahrzeuge geeignet, deren Aufnahmepunkte vom Hersteller spezifiziert sind.
- Nicht auf weichem oder unebenem Untergrund verwenden.
