Bedienungsanleitung für Clarke Hippo 2/2A Tauchpumpe

Erfahren Sie, wie Sie die Clarke Hippo 2/2A Tauchpumpe sicher installieren, betreiben und warten. Diese Anleitung enthält wichtige Sicherheitshinweise, elektrische Anschlusspläne für 230V und 110V Modelle sowie Tipps zur Fehlerbehebung.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Die Clarke Hippo 2/2A ist eine Tauchpumpe für sauberes Süßwasser. Sie muss vertikal betrieben werden, benötigt einen RCD-Schutzschalter (<30mA) und darf nicht trocken laufen. S. 2, 3, 6

Wichtigste Schritte

Installation des Schlauchadapters S. 6
Elektrischer Anschluss (230V) S. 4
Reinigung des Einlasses S. 7

Erste Inbetriebnahme

Prüfung auf Schäden S. 6
Anschluss an Stromnetz mit RCD S. 3, 6

Weitere 4 Antworten anzeigen Weniger anzeigen

Probleme und Lösungen

Pumpe startet nicht

Stromversorgung prüfen, Sicherung prüfen, Laufrad auf Blockaden prüfen.

S. 9

Pumpe stoppt

Thermischer Überlastschutz hat ausgelöst, 5-10 Minuten abkühlen lassen.

S. 9

Wartung und Reset

Regelmäßige Reinigung des Einlasses und des Laufradbereichs. S. 7, 8

Technische Daten

Parameter	Wert	Hinweis	Seiten
Spannung	230V~50Hz oder 110V	Betriebsspannung	S. 2
Leistung	250W	Leistungsaufnahme	S. 2
Max. Förderhöhe	6 m	Maximale Förderhöhe	S. 2
Max. Durchfluss	85 l/min	Maximale Förderleistung	S. 2

Wo es im PDF steht

Technische Daten S. 2
Sicherheitshinweise S. 3
Elektrische Anschlüsse S. 4, 5
Fehlerbehebung S. 9
Ersatzteilliste S. 10

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Abbildungen anzeigen (4) Weniger anzeigen

Seite 4

Seite 5

Seite 7

Seite 10

Wichtige Informationen aus der Anleitung

Die Clarke Hippo 2/2A ist eine Tauchpumpe, die ausschließlich für das Pumpen von sauberem Süßwasser konzipiert ist. Sie ist nicht für Schlamm, Schlick, chemisch belastetes Wasser oder Salzwasser geeignet. Für den Betrieb ist zwingend ein Fehlerstromschutzschalter (RCD) mit einem Auslösestrom von weniger als 30 mA erforderlich.

Sicherheitshinweise

Betreiben Sie die Pumpe niemals trocken oder außerhalb des Wassers.
Verwenden Sie die Pumpe nicht in Schwimmbecken, wenn sich Personen oder Tiere darin befinden.
Tragen oder senken Sie die Pumpe niemals am Stromkabel; verwenden Sie immer den Griff oder ein sicher befestigtes Seil.
Trennen Sie die Pumpe bei Nichtgebrauch oder vor Wartungsarbeiten immer vom Stromnetz.
Stellen Sie sicher, dass die Pumpe vertikal steht und nicht in Schlamm oder Sedimenten versinkt (ggf. auf eine Plattform oder einen Ziegelstein stellen).

Elektrische Anschlüsse

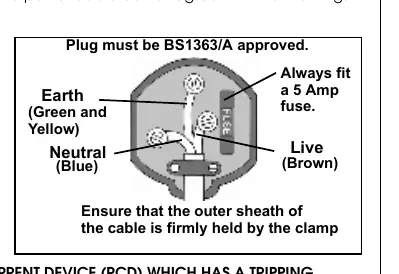

230V Einheiten: Der Anschluss muss über einen zugelassenen 13-Ampere-Stecker (BS 1363) erfolgen. Die Adernfarben sind: Blau = Neutral, Braun = Phase (Live), Gelb/Grün = Erde.

110V Einheiten: Diese erfordern einen Industriestecker nach BS-EN 60309. Der Anschluss darf nur an geeignete 110V-Stromquellen (Generator, Trenntransformator oder Baustellenstrom) erfolgen.

Montage und Inbetriebnahme

Schlauchanschluss: Schrauben Sie den passenden Adapter (1/2", 3/4" oder 1") auf den Pumpenauslass. Beachten Sie, dass ein kleinerer Schlauchdurchmesser den maximalen Durchfluss reduzieren kann.
Positionierung: Platzieren Sie die Pumpe auf einer ebenen Fläche. Bei schlammigem Untergrund sollte die Pumpe erhöht aufgestellt werden.
Inbetriebnahme: Schließen Sie die Pumpe an die Stromversorgung an. Die Pumpe beginnt sofort mit dem Abpumpen.

Wartung und Reinigung

Die Pumpe erfordert keine regelmäßige Wartung außer Reinigung. Überprüfen Sie regelmäßig, ob der Einlass frei von Blättern oder Schmutz ist. Bei Verschmutzungen kann die Pumpe in frischem Wasser gespült werden. Wenn die Pumpe längere Zeit nicht benutzt wird, sollte sie gereinigt, getrocknet und an einem frostfreien Ort gelagert werden. Bei Beschädigungen am Stromkabel oder Gehäuse darf die Pumpe nicht weiter verwendet werden.

Fehlerbehebung

Bei Problemen wie "Pumpe startet nicht" prüfen Sie zuerst die Stromversorgung, die Sicherung und ob das Laufrad blockiert ist. Wenn die Pumpe läuft, aber kein Wasser fördert, prüfen Sie auf Lufteinschlüsse (Pumpe schräg eintauchen und schütteln) oder eine zu große Förderhöhe.

Praktische Hilfe

Typische Probleme

Pumpe startet nicht

Stromversorgung prüfen, Sicherung kontrollieren, prüfen ob das Laufrad blockiert ist oder der Wasserstand zu niedrig ist.

Pumpe läuft, fördert aber kein Wasser

Einlass auf Verstopfungen prüfen, Förderhöhe prüfen, Luftblasen durch schräges Eintauchen entfernen.

Pumpe stoppt während des Betriebs

Thermischer Überlastschutz hat ausgelöst (5-10 Min. abkühlen lassen), Pumpe ist trocken gelaufen oder Laufrad ist blockiert.

Vor der Verwendung

Pumpe auf sichtbare Schäden prüfen.
RCD (Fehlerstromschutzschalter) mit <30mA bereitstellen.
Passenden Schlauchadapter montieren.
Sicherstellen, dass die Stromversorgung der Spannung auf dem Typenschild entspricht.
Sicherstellen, dass das Wasser sauber und frei von Chemikalien/Salz ist.

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Maximale Förderhöhe: Die maximale vertikale Distanz, die die Pumpe das Wasser heben kann (6 m).
Maximale Durchflussmenge: Die maximale Wassermenge, die pro Minute gepumpt werden kann (85 l/min).

Abbildungen und Diagramme

Das Teilediagramm zeigt die Anordnung von Basis, Schlammpackung, Laufrad, Dichtung, Filter und den verschiedenen Schlauchadaptern.
Die elektrischen Anschlussdiagramme zeigen die korrekte Verdrahtung für 230V-Stecker und 110V-Industriestecker.

Modellkompatibilität

Nur für sauberes Süßwasser geeignet.
Nicht für Schlamm, Schlick, Salzwasser oder chemisch belastetes Wasser verwenden.
Nicht für den Einsatz in Schwimmbecken bei Anwesenheit von Personen geeignet.
