Bedienungsanleitung für Clarke 200L Faltbare Regentonne WB200
Erfahren Sie, wie Sie die Clarke 200L faltbare Regentonne WB200 montieren, in Betrieb nehmen und warten. Diese Anleitung enthält wichtige Informationen zu Aufbau, Nutzung und Pflege.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Clarke 200L Regentonne wird durch das Einsetzen der Hähne und des Überlaufrohrs in die Tankwand sowie das Einschieben der Stützstangen in die äußeren Schlaufen montiert. Sie sollte auf ebenem Boden aufgestellt und zur Stabilisierung mit etwas Wasser befüllt werden. S. 4, 5, 6
Wichtigste Schritte
- Montage der Hähne und des Überlaufrohrs S. 4, 5
- Montage der Stützstangen S. 5
- Wartung und Reinigung S. 7
Erste Inbetriebnahme
- Aufstellung und Stabilisierung S. 6
Weitere 3 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Riss im Tank
Mit dem mitgelieferten Reparaturflicken flicken (Kleber vorher testen).
S. 7Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Volumen | 200 Liter | Fassungsvermögen | S. 2 |
| Abmessungen | 590mm x 590mm x 710mm | Länge x Breite x Höhe | S. 2 |
| Gewicht (leer) | 2.05kg | Eigengewicht | S. 2 |
| Gewicht (voll) | 202.05kg | Gewicht bei voller Befüllung | S. 2 |
| Material | Ripstop PVC | Tankmaterial | S. 2 |
| Temperaturbereich | -35°C bis 80°C | Zulässige Umgebungstemperatur | S. 2 |
Wo es im PDF steht
- Titelseite S. 1
- Technische Daten & Garantie S. 2
- Produktübersicht S. 3
- Montageanleitung S. 4, 5
- Betrieb & Wartung S. 6, 7
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Montage, den Betrieb und die Wartung der Clarke 200L faltbaren Regentonne (Modell WB200). Die Regentonne ist für die Sammlung von Regenwasser konzipiert und besteht aus strapazierfähigem Ripstop-PVC. Bitte lesen Sie die Anweisungen sorgfältig durch, um eine korrekte Installation und eine lange Lebensdauer des Produkts zu gewährleisten.

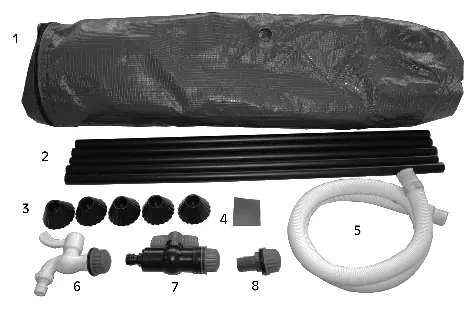

Produktübersicht
Der Lieferumfang umfasst folgende Komponenten:
- 200L Ripstop-PVC-Wassertank
- 5 Stützstangen
- 5 Füße
- Ripstop-PVC-Reparaturflicken
- 32mm x 1,2m Schlauch
- Hoher Auslasshahn
- Niedriger Ablasshahn
- Überlaufrohr
Montage
Die Montage erfordert keine speziellen Werkzeuge. Bitte beachten Sie die folgenden Schritte:
Montage der Hähne
- Schrauben Sie die Filterkappen und O-Ring-Dichtungen von den Auslass-/Ablasshähnen ab.
- Führen Sie den Hauptkörper des Hahns durch die Auslasslöcher an der Außenseite des Tanks.
- Setzen Sie die O-Ring-Dichtung und die Filterschraubkappe von der Innenseite des Wassertanks wieder auf und ziehen Sie sie fest.
Montage des Überlaufrohrs
- Schrauben Sie die Filterschraubkappe vom Überlaufrohr ab.
- Führen Sie den Hauptkörper des Überlaufrohrs durch das Auslassloch an der Außenseite des Tanks.
- Bringen Sie die Filterschraubkappe von der Innenseite des Wassertanks wieder an.
Stützstangen
- Stecken Sie die Füße auf die Stützstangen.
- Schieben Sie die Stangen von unten nach oben in die Schlaufen an der Außenseite des Wassertanks.
Betrieb
- Zugang: Der Deckel verfügt über einen Doppelreißverschluss für einfachen Zugang zum Wasser.
- Filterung: Ein Polyester/PVC-Netzfilter in der Mitte des Deckels verhindert, dass große Verunreinigungen wie Blätter in den Tank gelangen.
- Überlauf: Bei Bedarf kann der 1,2m-Schlauch am Überlaufrohr befestigt werden, um überschüssiges Wasser vom Tank wegzuleiten.
- Aufstellung: Platzieren Sie den Tank auf einem ebenen und festen Untergrund, um Stabilität zu gewährleisten.
- Stabilisierung: Gießen Sie nach der Aufstellung eine kleine Menge Wasser in den Tank, um ihn zu stabilisieren.
- Anschluss: Der untere Hahn ist für den Anschluss eines Standard-Gartenschlauch-Kupplungsstücks (nicht im Lieferumfang enthalten) ausgelegt.
Wartung
- Reinigung: Reinigen Sie den Tank nach jedem Gebrauch mit einer Bürste mit steifen Borsten.
- Lagerung: Trocknen Sie den Tank gründlich, bevor Sie ihn für längere Zeit lagern. Lagern Sie ihn in einer frostfreien Umgebung.
- Inspektion: Überprüfen Sie regelmäßig alle Anschlüsse und Materialien auf Schäden oder Undichtigkeiten.
- Reparatur: Bei Rissen kann der mitgelieferte Reparaturflicken verwendet werden. Testen Sie den Klebstoff immer zuerst an einem kleinen Stück des Flickens, da einige Klebstoffe das Material beschädigen können.
Praktische Hilfe
Typische Probleme
Undichtigkeiten an den Anschlüssen
Überprüfen Sie, ob die O-Ring-Dichtungen korrekt sitzen und die Filterschraubkappen fest angezogen sind.
Riss im Material
Verwenden Sie den mitgelieferten Reparaturflicken. Testen Sie den Klebstoff vor der Anwendung an einem kleinen Stück des Flickens.
Vor der Verwendung
- Überprüfen Sie den Lieferumfang auf Vollständigkeit (Tank, 5 Stangen, 5 Füße, Hähne, Schlauch).
- Wählen Sie einen ebenen und festen Untergrund für die Aufstellung.
- Stellen Sie sicher, dass alle Schraubverbindungen (Hähne, Überlauf) fest sitzen.
- Testen Sie den Klebstoff für den Reparaturflicken vor der Anwendung.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Gewicht (voll)
- Der Tank wiegt im gefüllten Zustand ca. 202,05 kg.
- Temperaturbereich
- Das Material ist für Temperaturen von -35°C bis 80°C ausgelegt.
Abbildungen und Diagramme
- Die Abbildungen zeigen die schrittweise Montage der Hähne und des Überlaufrohrs durch die Tankwand.
- Die Zeichnungen verdeutlichen die Positionierung der Stützstangen in den Schlaufen des Tanks.
Modellkompatibilität
- Der untere Hahn ist mit Standard-Gartenschlauch-Kupplungen kompatibel.
