Bedienungsanleitung für Clarke 200A MMA Inverter-Schweißgerät MMA200A
Erfahren Sie, wie Sie das Clarke 200A MMA Inverter-Schweißgerät MMA200A sicher bedienen, anschließen und warten. Dieser Leitfaden enthält wichtige Informationen zu Schweißtechniken, Fehlerbehebung, Sicherheitshinweisen und technischen...
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Clarke MMA200A ist ein 200A Inverter-Schweißgerät für MMA-Schweißen. Es erfordert einen 16A-Stromanschluss und muss mit geeigneter Schutzausrüstung betrieben werden. Die Schweißkabel werden vorne angeschlossen: Massekabel an (-), Elektrodenhalter an (+). S. 1, 11
Wichtigste Schritte
- Anschluss der Schweißkabel S. 11
- Einschalten und Strom einstellen S. 12
Erste Inbetriebnahme
- Stellen Sie sicher, dass der Schalter auf OFF steht. Verbinden Sie die Kabel. Schalten Sie das Gerät ein und wählen Sie den Strom. S. 11, 12
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Funke startet nicht
Klemmenverbindung prüfen, Inverter-Platine prüfen.
S. 15
Keine Ausgangsspannung
Überhitzung prüfen (rote LED), auf Abkühlung warten.
S. 15Wartung und Reset
- Reinigen Sie das Gerät jährlich mit trockener Druckluft. S. 17
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Schweißstrom | 20A - 200A | Einstellbarer Strombereich | S. 19 |
| Gewicht | 5.05 kg | Unverpacktes Gewicht | S. 19 |
| Spannungsversorgung | 230V AC, 50Hz | Netzanschluss | S. 19 |
Wo es im PDF steht
- Sicherheit S. 3, 4, 5, 6
- Inbetriebnahme S. 11, 12
- Technische Daten S. 19
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument ist die Bedienungsanleitung für das Clarke 200A MMA Inverter-Schweißgerät (Modell MMA200A). Es enthält Anweisungen zur sicheren Inbetriebnahme, zum elektrischen Anschluss, zur Schweißtechnik sowie zur Wartung und Fehlerbehebung. Vor der ersten Verwendung ist es zwingend erforderlich, die Sicherheitshinweise vollständig zu lesen.
Sicherheitshinweise
Schweißen birgt Risiken. Beachten Sie folgende Punkte:
- Verbrennungsschutz: Tragen Sie geeignete Schutzkleidung, Handschuhe, Schürze und Sicherheitsschuhe. Verwenden Sie einen Schweißhelm mit korrektem Filterglas.
- Giftige Dämpfe: Sorgen Sie für ausreichende Belüftung. Schweißen Sie nicht in der Nähe von Lösungsmitteldämpfen.
- Brand- und Explosionsschutz: Entfernen Sie brennbare Materialien aus dem Arbeitsbereich. Halten Sie einen Feuerlöscher bereit.
- Stromschlag vermeiden: Arbeiten Sie nicht in feuchten Umgebungen. Stellen Sie sicher, dass das Gerät ordnungsgemäß geerdet ist.
- Herzschrittmacher: Personen mit Herzschrittmachern sollten vor der Arbeit in der Nähe von Schweißgeräten einen Arzt konsultieren.
Elektrischer Anschluss
Das Gerät wird ohne Netzstecker geliefert, da es bei voller Leistung die Kapazität eines Standard-13A-Haushaltssteckers überschreitet. Ein 16A-Anschluss gemäß IEC 60309 wird empfohlen. Der Anschluss muss durch einen qualifizierten Elektriker erfolgen und über einen RCD-Schutzschalter abgesichert sein.
Vorbereitung und Schweißen
1. Stellen Sie sicher, dass das Gerät ausgeschaltet ist.
2. Schließen Sie das Massekabel an den negativen (-) Anschluss und das Elektrodenhalterkabel an den positiven (+) Anschluss an.
3. Wählen Sie die passende Elektrode basierend auf der Materialstärke (z.B. 2,5 mm Elektrode für 1,0-2,0 mm Material).
4. Schalten Sie das Gerät ein und stellen Sie den gewünschten Strom am Regler ein.
5. Zum Zünden des Lichtbogens die Elektrode kurz auf das Werkstück tippen und dann einen kleinen Spalt (ca. 1,5 mm) halten.
Wartung
Das Gerät erfordert nur minimale Wartung. Reinigen Sie das Innere des Geräts einmal jährlich mit trockener Druckluft bei reduziertem Druck, insbesondere bei Betrieb in staubigen Umgebungen. Überprüfen Sie regelmäßig alle Kabel auf Beschädigungen.
Fehlerbehebung
Bei Problemen wie "Funke startet nicht" prüfen Sie die Klemmenverbindung. Bei "Keine Ausgangsspannung" könnte der thermische Überlastschutz ausgelöst haben – warten Sie, bis das Gerät abgekühlt ist.
Technische Daten
Das Gerät bietet einen Schweißstrombereich von 20A bis 200A, eine Leerlaufspannung von 60V und wiegt 5,05 kg. Die Schutzart beträgt IP21S.
Praktische Hilfe
Typische Probleme
Funke startet nicht
Prüfen Sie die Klemmenverbindung und den Zustand der Inverter-Platine.
Keine Ausgangsspannung
Prüfen Sie, ob der thermische Überlastschutz aktiv ist (rote LED leuchtet). Warten Sie, bis das Gerät abgekühlt ist.
Porosität der Schweißnähte
Reinigen Sie das Werkstück gründlich, prüfen Sie die Elektrodenwahl und verringern Sie den Abstand der Werkstückkanten.
Risse in der Schweißnaht
Reinigen Sie das Werkstück von Öl, Farbe oder Rost und erhöhen Sie ggf. den Schweißstrom.
Vor der Verwendung
- Prüfen Sie alle Kabel auf Risse oder Beschädigungen.
- Stellen Sie sicher, dass der Arbeitsbereich gut belüftet ist.
- Tragen Sie vollständige Schutzausrüstung (Helm, Handschuhe, Schutzkleidung).
- Stellen Sie sicher, dass das Gerät an einen geeigneten 16A-Stromkreis angeschlossen ist.
- Entfernen Sie alle brennbaren Materialien aus der Umgebung.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Schweißstrom
- Regelbereich von 20A bis 200A für verschiedene Materialstärken.
- Einschaltdauer (Duty Cycle)
- Bei 200A kann das Gerät 6 Minuten innerhalb von 10 Minuten betrieben werden (60%).
- Elektrodendurchmesser
- Geeignet für Elektroden von 2,5 mm bis 4,0 mm.
Abbildungen und Diagramme

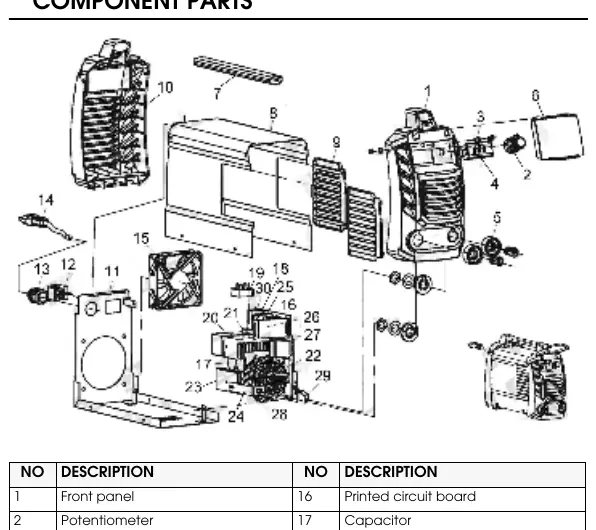

- Die Explosionszeichnung (Seite 21) zeigt die interne Anordnung der Komponenten wie Lüfter, Haupttransformator und Leiterplatten.

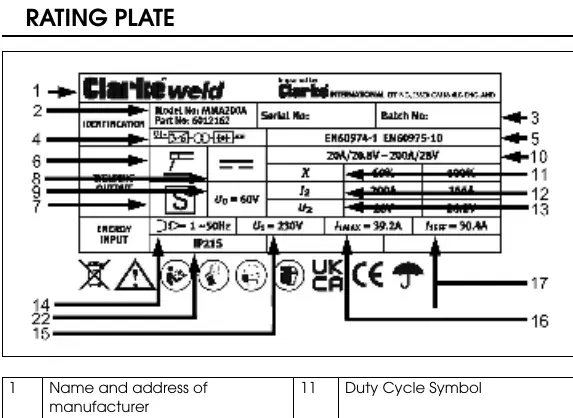

- Das Typenschild (Seite 18) erläutert die Symbole für Schweißstrom, Einschaltdauer und elektrische Eingangsdaten.
Modellkompatibilität
- Nicht für den Betrieb an einem Standard-13A-Haushaltsstecker geeignet.
- Erfordert einen 16A-Anschluss gemäß IEC 60309.
- Nur für MMA (Lichtbogenhandschweißen) geeignet.
