Bedienungsanleitung für Clarke 18V Akku-Bohrschrauber CON18LiC

Erfahren Sie, wie Sie Ihren Clarke 18V Akku-Bohrschrauber CON18LiC sicher bedienen, warten und einstellen. Diese Anleitung enthält wichtige Informationen zu Akkuladung, Bohrmodi, Drehmomenteinstellungen und Sicherheitshinweisen.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Der Clarke CON18LiC ist ein 18V Akku-Bohrschrauber mit 21 Drehmomentstufen, zwei Geschwindigkeitsbereichen und drei Betriebsmodi (Hammerbohren, Bohren, Schrauben). S. 1, 14

Wichtigste Schritte

Akku laden S. 7
Bohrmodus wählen S. 10
Drehmoment einstellen S. 11

Erste Inbetriebnahme

Akku aufladen und in den Griff schieben. S. 7, 8

Probleme und Lösungen

Beide LEDs am Ladegerät blinken schnell

Akku ist zu heiß oder defekt.

S. 7

Wartung und Reset

Nach Gebrauch Bohrer entfernen, Lüftungsschlitze reinigen und Gehäuse abwischen. S. 13

Technische Daten

Parameter	Wert	Hinweis	Seiten
Drehmomentstufen	21	Anzahl der Drehmomenteinstellungen	S. 14
Max. Bohrleistung Holz	25 mm	Maximale Bohrkapazität in Holz	S. 14

Wo es im PDF steht

Sicherheitshinweise S. 3, 4, 5
Akku laden S. 7
Technische Daten S. 14

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

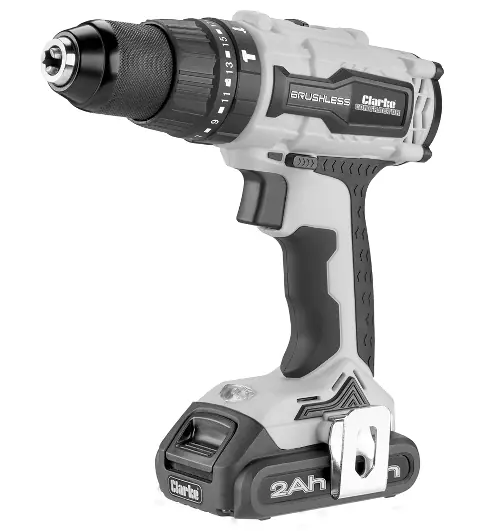

Seite 1

Seite 7

Seite 8

Seite 10

Seite 11

Wichtige Informationen aus der Anleitung

Diese Bedienungsanleitung bietet alle notwendigen Informationen für den sicheren Betrieb und die Wartung des Clarke 18V Akku-Bohrschraubers CON18LiC. Bitte lesen Sie die Sicherheitshinweise vor der ersten Inbetriebnahme sorgfältig durch.

Sicherheitshinweise

Halten Sie den Arbeitsbereich sauber und gut beleuchtet.
Verwenden Sie das Gerät nicht in explosionsgefährdeten Umgebungen.
Tragen Sie bei der Arbeit geeignete Schutzausrüstung, wie Augenschutz und Staubmaske.
Stellen Sie sicher, dass der Vorwärts-/Rückwärtsschalter in der neutralen Sperrposition steht, bevor Sie Zubehör wechseln oder das Gerät lagern.
Verwenden Sie nur die vom Hersteller spezifizierten Akkus und Ladegeräte.

Lieferumfang

1 x 18V Akku-Bohrschrauber
1 x Akkuladegerät
2 x Li-Ion Akkus

Akku aufladen

Der Akku muss vor dem ersten Gebrauch geladen werden. Laden Sie den Akku bei Umgebungstemperaturen zwischen -10°C und 45°C.

Schließen Sie das Ladegerät an die Stromversorgung an (grüne LED leuchtet).
Schieben Sie den Akku auf das Ladegerät.
Die grüne LED leuchtet dauerhaft, die rote LED blinkt während des Ladevorgangs.
Wenn beide LEDs leuchten, ist der Akku vollständig geladen.
Wenn beide LEDs schnell blinken, ist der Akku zu heiß oder defekt.

Einstellungen und Bedienung

Bohrmodi wählen

Der Bohrschrauber verfügt über drei Modi, die über den Modus-Wahlring eingestellt werden:

Hammerbohrmodus (nur für Beton und Mauerwerk)
Rotationsbohrmodus
Schraubermodus

Drehmomenteinstellung

Im Schraubermodus kann das Drehmoment über den Einstellring angepasst werden. Beginnen Sie bei Stufe 1 und erhöhen Sie diese, bis die Schraube bündig sitzt.

Geschwindigkeitsstufen

Stufe 1: 0-400 U/min (niedrige Geschwindigkeit, hohes Drehmoment)
Stufe 2: 0-1500 U/min (hohe Geschwindigkeit)

Wartung und Pflege

Entfernen Sie nach Gebrauch den Bohrer/Schrauberbit und reinigen Sie das Bohrfutter.
Halten Sie die Lüftungsschlitze frei von Staub.
Reinigen Sie das Gehäuse mit einem weichen Tuch.
Das Gerät enthält keine vom Benutzer zu wartenden Teile.

Praktische Hilfe

Typische Probleme

Akku lädt nicht / LEDs blinken schnell

Der Akku ist möglicherweise zu heiß oder defekt. Lassen Sie ihn abkühlen oder prüfen Sie den Zustand.

Bohrer rutscht oder klemmt

Verwenden Sie scharfe Bohrer. Reduzieren Sie den Druck beim Durchbruch. Bei großen Löchern vorbohren.

Schraubenkopf nicht bündig

Erhöhen Sie die Drehmomenteinstellung am Einstellring.

Vor der Verwendung

Akku vor dem ersten Gebrauch vollständig aufladen.
Sicherstellen, dass der Vorwärts-/Rückwärtsschalter in der neutralen Sperrposition steht, bevor Zubehör gewechselt wird.
Geeignete Schutzausrüstung (Augenschutz, Staubmaske) tragen.
Arbeitsbereich auf versteckte elektrische Leitungen prüfen.
Sicherstellen, dass der Modus-Wahlring korrekt auf die Anwendung eingestellt ist.

Technische Daten in der Praxis

Drehmomenteinstellungen: 21 Stufen zur präzisen Anpassung der Kraft beim Schrauben.
Geschwindigkeitsstufen: Stufe 1 (0-400 U/min) für Kraft, Stufe 2 (0-1500 U/min) für Geschwindigkeit.
Bohrfutterkapazität: 1,5 mm bis 13 mm für verschiedene Bohrergrößen.

Abbildungen und Diagramme

Die LEDs am Ladegerät zeigen den Ladestatus an (Rot/Grün).
Der Modus-Wahlring ermöglicht den Wechsel zwischen Hammerbohren, Bohren und Schrauben.
Der Vorwärts-/Rückwärtsschalter dient auch als Sicherheitssperre in der Mittelstellung.

Modellkompatibilität

Nur mit den vom Hersteller spezifizierten Akkus verwenden.
Hammer-Modus nur für Beton und Mauerwerk verwenden.
Nicht für den Einsatz in nasser Umgebung geeignet.
