Bedienungsanleitung für Clarke DEVIL 2000PTC Elektro-Heizlüfter
Schnelle Anleitung für den Clarke DEVIL 2000PTC Elektro-Heizlüfter. Erfahren Sie alles über Inbetriebnahme, Sicherheitshinweise, Wartung und Fehlerbehebung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Clarke DEVIL 2000PTC ist ein 2kW Elektro-Heizlüfter für den Innenbereich. Er bietet zwei Heizstufen (1000W/2000W) und eine reine Ventilatorfunktion. Er ist für gut isolierte Räume gedacht und muss auf einer ebenen Fläche mit 2m Sicherheitsabstand betrieben werden. S. 1, 2, 8
Wichtigste Schritte
- Inbetriebnahme: Auf ebene Fläche stellen, 2m Abstand einhalten, an Strom anschließen, Thermostat auf Maximum, Modus wählen. S. 5, 8
- Wartung: Vor Wartung vom Strom trennen, abkühlen lassen, mit feuchtem Tuch reinigen, Gitter sauber halten. S. 6, 10
Erste Inbetriebnahme
- Stellen Sie das Gerät auf eine ebene Fläche, schließen Sie es an, drehen Sie den Thermostat auf Maximum und wählen Sie die gewünschte Heizstufe. S. 8
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Heizlüfter läuft nicht
Stecker prüfen, Sicherung kontrollieren, Steckdose prüfen.
S. 9
Heizelement glüht
Spannung prüfen, Lufteinlassgitter auf Blockaden prüfen.
S. 9Wartung und Reset
- Das Gerät verfügt über einen thermischen Überlastschutz. Wenn dieser auslöst, schaltet sich das Gerät ab. Nach dem Abkühlen nimmt es den Betrieb automatisch wieder auf. S. 9
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 230 V / 50 Hz | Betriebsspannung | S. 2 |
| Leistung | 2000 W | Maximale Heizleistung | S. 2 |
| Gewicht | 1.74 kg | Produktgewicht | S. 2 |
| Schutzart | IP20 | Ingress Protection rating | S. 2 |
Wo es im PDF steht
- Technische Daten S. 2
- Sicherheitshinweise S. 4, 5
- Bedienung S. 8
- Fehlerbehebung S. 9
- Teileliste S. 11
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

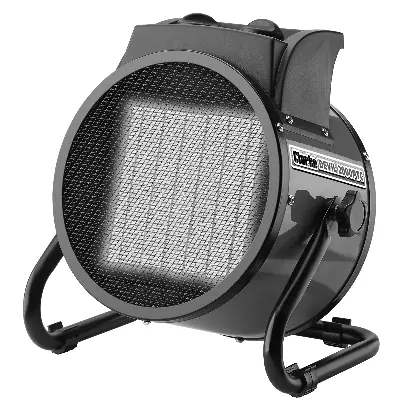

Der Clarke DEVIL 2000PTC ist ein Elektro-Heizlüfter, der ausschließlich für den Innenbereich in gut isolierten Räumen konzipiert ist. Er ist nicht als primäre Wärmequelle vorgesehen. Vor der Inbetriebnahme ist es zwingend erforderlich, die Sicherheitshinweise zu lesen, um Gefahren für sich und andere zu vermeiden.
Sicherheitshinweise
- Elektrische Sicherheit: Das Gerät muss geerdet sein. Verwenden Sie keine beschädigten Kabel. Es wird empfohlen, einen Fehlerstromschutzschalter (RCD) zu installieren.
- Aufstellung: Halten Sie einen Sicherheitsabstand von 2 Metern zu brennbaren Materialien ein. Stellen Sie das Gerät auf eine ebene, stabile Fläche. Nicht in der Nähe von Wasser (Bad, Dusche, Waschbecken) oder in explosiven Atmosphären verwenden.
- Betrieb: Decken Sie das Gerät niemals ab. Blockieren Sie nicht den Lufteinlass oder -auslass. Lassen Sie das Gerät nach dem Ausschalten abkühlen, da Gehäuse und Gitter sehr heiß werden können.
Betrieb des Heizlüfters
1. Stellen Sie das Gerät auf eine ebene Fläche mit ausreichendem Sicherheitsabstand.
2. Schließen Sie das Gerät an eine geeignete Stromquelle an.
3. Drehen Sie den Thermostatregler auf die maximale Einstellung (im Uhrzeigersinn).
4. Wählen Sie die gewünschte Betriebsart am Modusschalter:
- Off: Gerät ausgeschaltet.
- Fan Only: Nur Ventilatorbetrieb.
- Fan + Heat Setting 1: Ventilator und Heizstufe 1 (1000 W).
- Fan + Heat Setting 2: Ventilator und Heizstufe 2 (2000 W).
Sobald die gewünschte Raumtemperatur erreicht ist, drehen Sie den Thermostat langsam gegen den Uhrzeigersinn, bis ein Klicken zu hören ist. Das Gerät hält diese Temperatur.
Wartung und Reinigung
Trennen Sie das Gerät vor jeder Wartung oder Reinigung vom Stromnetz und lassen Sie es vollständig abkühlen. Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie keine Lösungsmittel oder Scheuermittel. Stellen Sie sicher, dass das Gitter frei von Staub und Blockaden ist. Reparaturen dürfen nur durch den Clarke-Kundendienst durchgeführt werden.
Fehlerbehebung
Bei Problemen prüfen Sie zunächst die Stromversorgung und den Sitz des Steckers. Wenn das Gerät nicht heizt, stellen Sie sicher, dass der Schalter auf einer Heizstufe steht und der Thermostat nicht ausgelöst hat. Bei ungewöhnlichen Geräuschen prüfen Sie, ob das Gerät auf einer ebenen Fläche steht.
Technische Daten
Das Gerät arbeitet mit 230 V / 50 Hz. Die maximale Heizleistung beträgt 2000 W. Das Gewicht des Geräts liegt bei 1,74 kg. Die Schutzart ist IP20.
Praktische Hilfe
Typische Probleme
Heizlüfter läuft nicht, obwohl eingesteckt und eingeschaltet.
Prüfen Sie den Stecker auf festen Sitz, kontrollieren Sie die Sicherung oder den FI-Schalter und stellen Sie sicher, dass die Steckdose funktioniert.
Heizelement glüht heiß.
Prüfen Sie, ob die Eingangsspannung korrekt ist und ob das Lufteinlassgitter durch Gegenstände blockiert ist.
Nur der Ventilator läuft, keine Heizleistung.
Stellen Sie sicher, dass der Modusschalter auf eine Heizstufe eingestellt ist. Prüfen Sie, ob der Thermostat ausgelöst hat (abkühlen lassen).
Abnormale Geräusche.
Stellen Sie sicher, dass der Heizlüfter auf einer ebenen, stabilen Oberfläche steht.
Vor der Verwendung
- Gerät auf eine ebene, stabile Fläche stellen.
- 2 Meter Sicherheitsabstand zu brennbaren Materialien einhalten.
- Spannung des Stromnetzes (230V) prüfen.
- Netzkabel auf Beschädigungen oder lockere Stecker prüfen.
- Sicherstellen, dass das Gerät nicht in der Nähe von Wasser oder in feuchten Bereichen steht.
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme

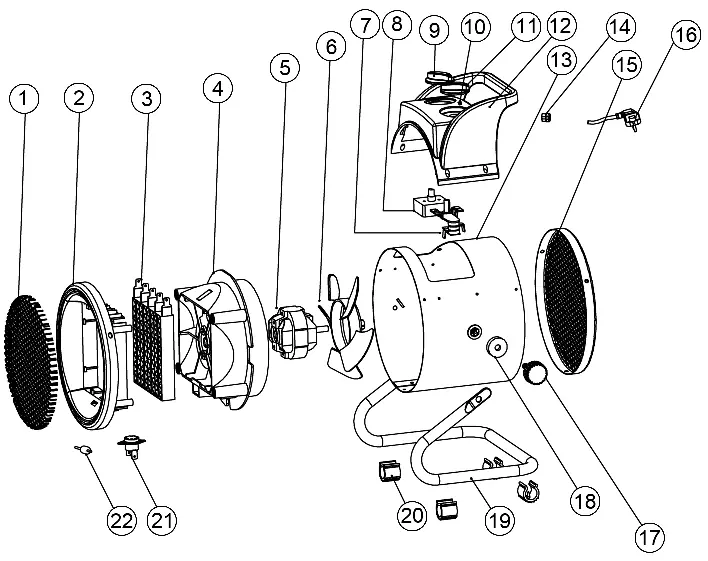

- Das Diagramm auf Seite 11 zeigt die Explosionszeichnung des Heizlüfters mit 22 nummerierten Einzelteilen.
- Wichtige Komponenten sind das PTC-Heizelement (3), der Motor (5), der Ventilator (6) und der Thermostat (7).
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nur für gut isolierte Räume geeignet.
- Nicht als primäre Wärmequelle verwenden.
