Bedienungsanleitung für Cisco vEdge 100m Router

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Anweisungen zur Installation, Konfiguration und Wartung des Cisco vEdge 100m Routers. Es deckt die Hardware-Spezifikationen, die Montage, den Anschluss an das Netzwerk sowie die Fehlerbehebung ab. Bitte lesen Sie die Sicherheitsstandards, bevor Sie mit der Installation beginnen.

Produktbeschreibung

Der vEdge 100m ist ein Router mit festem Port-Konfigurationsdesign für kleine Unternehmen und Heimbüros (SOHO). Er bietet ein integriertes LTE-Modem, zwei Antennen, fünf Ethernet-Ports (einer mit PoE-Unterstützung) und Sicherheitsfunktionen wie Verschlüsselung und QoS.

Installation

Auspacken und Vorbereitung

Stellen Sie sicher, dass alle Teile vorhanden sind: Router, zwei Antennen, Netzkabel, USB-Konsolenkabel und Wandmontageplatte. Bewahren Sie die Verpackung für eventuelle Rücksendungen auf.

SIM-Karte einlegen

1. Trennen Sie die Stromversorgung des Routers.
2. Öffnen Sie die Abdeckung an der Unterseite des Routers.
3. Schieben Sie den SIM-Kartenhalter auf und legen Sie die SIM-Karte ein.
4. Schließen Sie den Halter und die Abdeckung, bis sie einrasten.

Antennen und Wandmontage

Schrauben Sie die Antennen an die Anschlüsse MAIN und DIV auf der Rückseite und richten Sie diese vertikal aus. Für die Wandmontage befestigen Sie die Montageplatte mit vier Schrauben an der Wand und schieben den Router in die Halterung.

Anschlüsse

Der Router verfügt über fünf RJ-45 Ethernet-Ports. Port 0 unterstützt PoE. WAN-Verbindungen werden über Port 4 hergestellt, LAN-Verbindungen über die anderen Ports. Der Zugriff auf die Konsole erfolgt über den USB-Mini-B-Anschluss.

Konfiguration

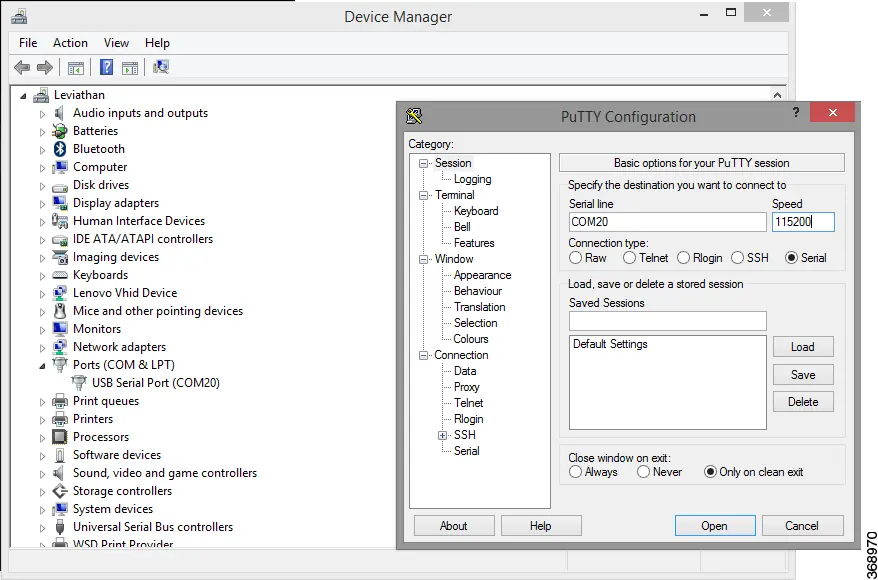

Der Zugriff auf die Konsole erfolgt über den USB-Mini-B-Anschluss. Verwenden Sie ein Terminalprogramm wie PuTTY mit einer Baudrate von 115200.

Wartung und Fehlerbehebung

Die LEDs auf der Vorderseite geben Auskunft über den Status von Strom, System, Ethernet und WWAN-Signalstärke. Bei Problemen kann ein Reset durchgeführt werden:

• Kurzes Drücken (2 Sek.): Neustart des Routers.
• Langes Drücken (10 Sek.): Werksreset.

Rücksendung

Für Reparaturen oder Ersatz kontaktieren Sie den Viptela-Support, um eine RMA-Nummer zu erhalten. Senden Sie das Gerät nicht ohne diese Nummer zurück.
