Bedienungsanleitung für Cisco ISR 1100 und ISR 1100X Series Router

Detaillierter Leitfaden für die Cisco ISR 1100 und ISR 1100X Series Router. Diese Anleitung enthält technische Spezifikationen, Erklärungen zu Anschlüssen, LED-Statusanzeigen, Konfigurationsdetails für LTE-Modelle sowie wichtige...

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Dokument bietet einen Überblick über die Cisco ISR 1100 und ISR 1100X Series Router. Es dient als Referenz für die Hardware-Konfiguration, die Bedeutung der LED-Anzeigen und die technischen Spezifikationen der verschiedenen Modelle (4G, 6G und 4GLTE). Bitte beachten Sie, dass das Netzteil nicht am Stromanschluss hängen darf, sondern auf einer stabilen Oberfläche platziert werden muss.

Geräteübersicht und Anschlüsse

Die Router verfügen über verschiedene physische Schnittstellen, die je nach Modell variieren:

Frontpanel des Cisco ISR1100-4G Routers
Frontpanel des Cisco ISR1100-4G Routers
Seitenpanel mit Kensington-Lock-Slot
Seitenpanel mit Kensington-Lock-Slot

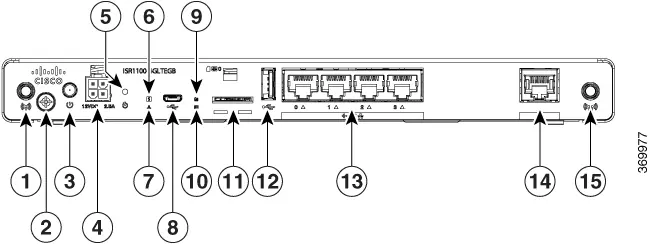

Frontpanel des Cisco ISR1100-4GLTE Routers
Frontpanel des Cisco ISR1100-4GLTE Routers
SIM-Slot Details
SIM-Slot Details
  • Frontpanel: Enthält Status-LEDs, USB-Ports, Ethernet-Ports (RJ-45), SFP-Ports (bei 6G-Modellen) und Konsolenanschlüsse.
  • Seitenpanel: Hier befindet sich der Kensington-Lock-Slot zur Sicherung des Geräts.
  • SIM-Slot: Bei den 4GLTE-Modellen befindet sich der SIM-Karteneinschub hinter einer Abdeckung auf der Vorderseite.

LED-Statusanzeigen

Die LEDs geben Auskunft über den Betriebszustand des Routers:

LED-Anzeigen am Frontpanel
LED-Anzeigen am Frontpanel
  • SYS LED: Aus (System aus), Blinkend Orange (Boot-Phase), Dauerhaft Grün (Normalbetrieb), Dauerhaft Orange (Systemfehler/wird heruntergefahren).
  • STATUS LED: Grün (OMP-Verbindung aktiv), Aus (Verbindung unterbrochen).
  • Ethernet/SFP Port LEDs: Dauerhaft Grün (Link aktiv), Blinkend Grün (Datenübertragung), Aus (Keine Verbindung).
  • RSSI LED (nur 4GLTE): Zeigt die Signalstärke der LTE-Verbindung an (Grün für exzellent/gut, Orange für schwach oder Fehler).

Technische Spezifikationen

Die Router der Serie basieren auf einer einheitlichen Architektur:

  • CPU: Intel 2.2 GHz 4-Core Prozessor.
  • Speicher: DDR4 ECC DRAM (4 GB oder 8 GB je nach Modell).
  • Flash-Speicher: 8 GB oder 16 GB eMMC pSLC.
  • Betriebsbedingungen: Lüfterloses Design, 0 bis 40°C Betriebstemperatur, bis zu 3000 m Höhe.
  • Konsolenport: Unterstützt eine Baudrate von 115.200.

Stromversorgung und Installation

Alle Modelle der Serie verwenden ein externes Netzteil mit folgenden Spezifikationen:

Zusätzliches Montagefoto von Seite 5
Zusätzliches Montagefoto von Seite 5
  • Eingangsspannung: 100-240 VAC nominal.
  • Frequenz: 50-60 Hz.
  • Ausgangsleistung: 30 Watt.
  • Ausgangsspannung: 12 VDC.

LTE-Konfiguration

Die 4GLTE-Modelle sind in zwei Varianten erhältlich: 4GLTENA (Nordamerika) und 4GLTEGB (Global). Diese unterstützen unterschiedliche LTE-Bänder. Stellen Sie sicher, dass die SIM-Karte korrekt ausgerichtet ist, wie in der Abbildung für den SIM-Slot dargestellt.

Herstellerinformationen

Cisco Systems, Inc.

Markenprofil

Praktische Hilfe

Typische Probleme

System LED blinkt orange

Das Gerät befindet sich in der Boot-Phase.

System LED leuchtet dauerhaft orange

Das System fährt herunter oder es liegt ein Fehler vor.

Status LED ist aus

Die OMP-Verbindung ist unterbrochen oder das System ist ausgeschaltet.

RSSI LED blinkt orange

LTE-Verbindung besteht, aber es liegt ein Fehler vor (kein Signal oder Verbindungsfehler zur Basisstation).

Vor der Verwendung

  • Stellen Sie sicher, dass das Netzteil auf einer stabilen Oberfläche steht und nicht am Kabel hängt.
  • Überprüfen Sie die korrekte Ausrichtung der SIM-Karte bei LTE-Modellen.
  • Stellen Sie sicher, dass die Umgebungstemperatur zwischen 0 und 40°C liegt.
  • Prüfen Sie, ob die Belüftungsöffnungen frei sind (lüfterloses Design).
  • Stellen Sie sicher, dass die Konsolenverbindung mit einer Baudrate von 115.200 konfiguriert ist.

Abbildungen und Diagramme

  • Frontpanel-Diagramme zeigen die Anordnung von LEDs, USB-Ports, Ethernet-Ports und Konsolenanschlüssen.
  • Seitenpanel-Diagramme zeigen die Position des Kensington-Lock-Slots.
  • SIM-Slot-Diagramme zeigen die korrekte Ausrichtung der SIM-Karte.

Modellkompatibilität

  • Die LTE-Bänder unterscheiden sich je nach Modell (4GLTENA für Nordamerika, 4GLTEGB für Global).
  • Der Konsolenport unterstützt ausschließlich eine Baudrate von 115.200.
