Installationsanleitung für Cisco CSR 1000v

Wichtige Informationen aus der Anleitung

Dieses Dokument beschreibt die Bereitstellung des Cisco CSR 1000v Routers in der Google Cloud Platform (GCP) unter Verwendung eines Solution Templates. Es führt durch die notwendigen Vorbereitungen, einschließlich der Erstellung von SSH-Schlüsseln und der Konfiguration des VPC-Netzwerks, bis hin zur finalen Bereitstellung der Instanz.

SSH-Schlüssel erstellen

Für den Zugriff auf die Cisco CSR 1000v VM-Instanz ist ein SSH-Schlüssel erforderlich. Führen Sie die folgenden Befehle auf einem Terminal-Server aus:

1. Schlüssel generieren: ssh-keygen -t rsa -f ~/.ssh/keyfile [-C username]. Ersetzen Sie ~/.ssh/keyfile durch den gewünschten Pfad und Dateinamen.
2. Öffentlichen Schlüssel anzeigen: cat ~/.ssh/[keyfile_pub]. Dieser Inhalt wird für die Erstellung der VM-Instanz benötigt.

VPC-Netzwerk einrichten

Bevor Sie die Instanz bereitstellen, muss ein VPC-Netzwerk in der Google Cloud Platform konfiguriert werden:

• Navigieren Sie in der GCP-Konsole zu VPC network und wählen Sie VPC networks.
• Klicken Sie auf Create VPC Network.
• Geben Sie einen Namen und eine Beschreibung für das Netzwerk ein.
• Wählen Sie Subnets > Add Subnet.
• Konfigurieren Sie den Namen des Subnetzes, die Region und den IP-Adressbereich (z. B. 10.10.1.0/24).
• Klicken Sie auf Done und anschließend auf Create, um das Netzwerk zu erstellen.

Bereitstellung des CSR Solution Templates

Nach der Vorbereitung des Netzwerks erfolgt die Bereitstellung über den Google Marketplace:

1. Suchen Sie im Google Marketplace nach Cisco CSR1000v und wählen Sie das CSR-Template aus.
2. Klicken Sie auf Launch On Compute Engine.

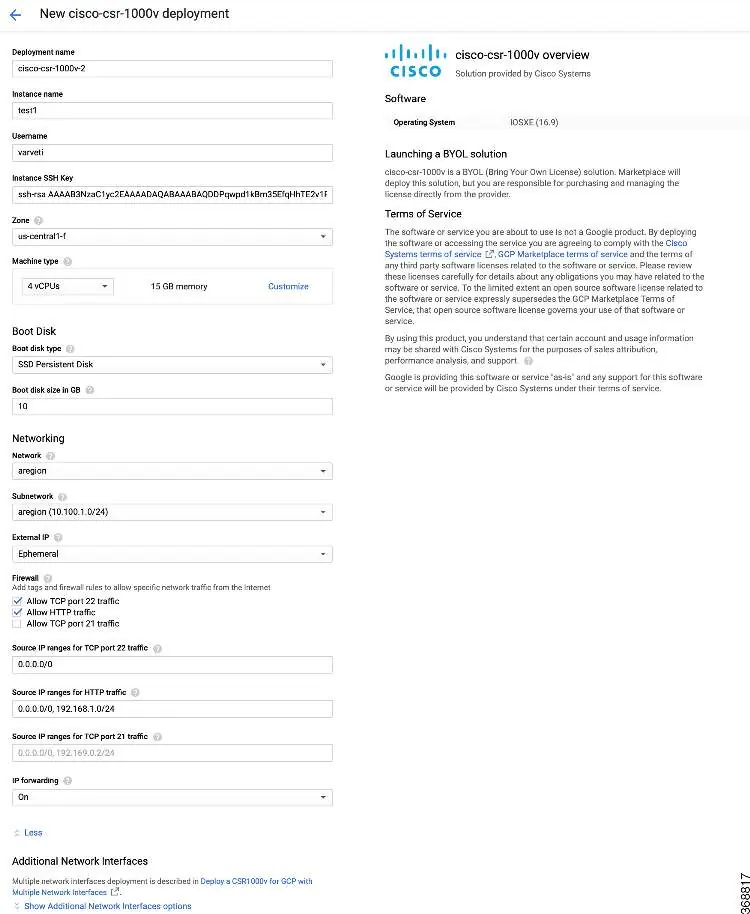

3. Geben Sie im Konfigurationsbildschirm die erforderlichen Details ein:
   • Deployment name: Wird automatisch generiert.
   • Instance Name: Muss dem GCP-Namensmuster entsprechen.
   • Username: Benutzername für den Zugriff auf die Instanz.
   • Instance SSH Key: Fügen Sie hier den zuvor generierten öffentlichen SSH-Schlüssel ein.
   • Zone: Wählen Sie die gewünschte Bereitstellungszone.
   • Machine Type: Wählen Sie die Größe der Instanz.

Netzwerkkonfiguration und Schnittstellen

Bei der Konfiguration der Netzwerkeinstellungen sind folgende Punkte zu beachten:

• Bootdisk: Standardmäßig ist eine SSD Persistent Disk mit 10 GB ausgewählt. Cisco empfiehlt, diese Standardwerte beizubehalten.
• Firewall: Standardmäßig werden TCP-Ports 21, 22 und 80 unterstützt.
• IP Forwarding: Standardmäßig auf ON gesetzt, um den Datenverkehr zwischen den Schnittstellen zu ermöglichen.
• Wichtiger Hinweis zu Schnittstellen: Auch wenn Sie keine zusätzlichen Schnittstellen benötigen, müssen Sie die Option Additional Network Interfaces auswählen und konfigurieren, da Google bis zu 8 Schnittstellen bereitstellt und diese Felder ausgefüllt sein müssen.

Überprüfung der Bereitstellung

Nach Abschluss der Konfiguration klicken Sie auf Deploy. Das System zeigt eine Erfolgsmeldung an, sobald die CSR-Instanz bereitgestellt wurde. Sie können den Status und die Details der Instanz in der GCP-Konsole überprüfen.
