Bedienungsanleitung für Chord IEM16 In-Ear-Monitoring-System

Erfahren Sie, wie Sie das Chord IEM16 In-Ear-Monitoring-System einrichten, bedienen und Fehler beheben. Vollständige Anleitung für Sender und Empfänger.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Das Chord IEM16 ist ein drahtloses In-Ear-Monitoring-System. Die Einrichtung erfordert den Anschluss des Senders an ein Mischpult, die Synchronisation der Kanäle zwischen Sender und Empfänger sowie das Einlegen der Batterien in den Taschenempfänger. S. 2, 3

Wichtigste Schritte

Kanal am Sender ändern S. 4
Sperrmodus (LOC) aktivieren/deaktivieren S. 4, 5

Erste Inbetriebnahme

Sender anschließen und einschalten S. 3, 4
Empfänger vorbereiten S. 3, 5

Probleme und Lösungen

Kein RF-Signal

Sender einschalten, Reichweite prüfen, Kanalabgleich zwischen Sender und Empfänger sicherstellen.

S. 6

Kein Ton

Audioeingang prüfen, Eingangspegel am Sender erhöhen, Lautstärke am Empfänger erhöhen.

S. 6

Wartung und Reset

Reinigung S. 2

Technische Daten

Parameter	Wert	Hinweis	Seiten
Frequenzbereich	863.1 - 864.9MHz	16 Kanäle	S. 6
Reichweite	50m	Maximale Übertragungsdistanz	S. 6

Wo es im PDF steht

Einleitung und Sicherheit S. 2
Bedienelemente und Einrichtung S. 3
Bedienung Sender S. 4
Bedienung Empfänger S. 5
Technische Daten und Fehlerbehebung S. 6

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 1

Seite 3

Seite 3

Seite 4

Wichtige Informationen aus der Anleitung

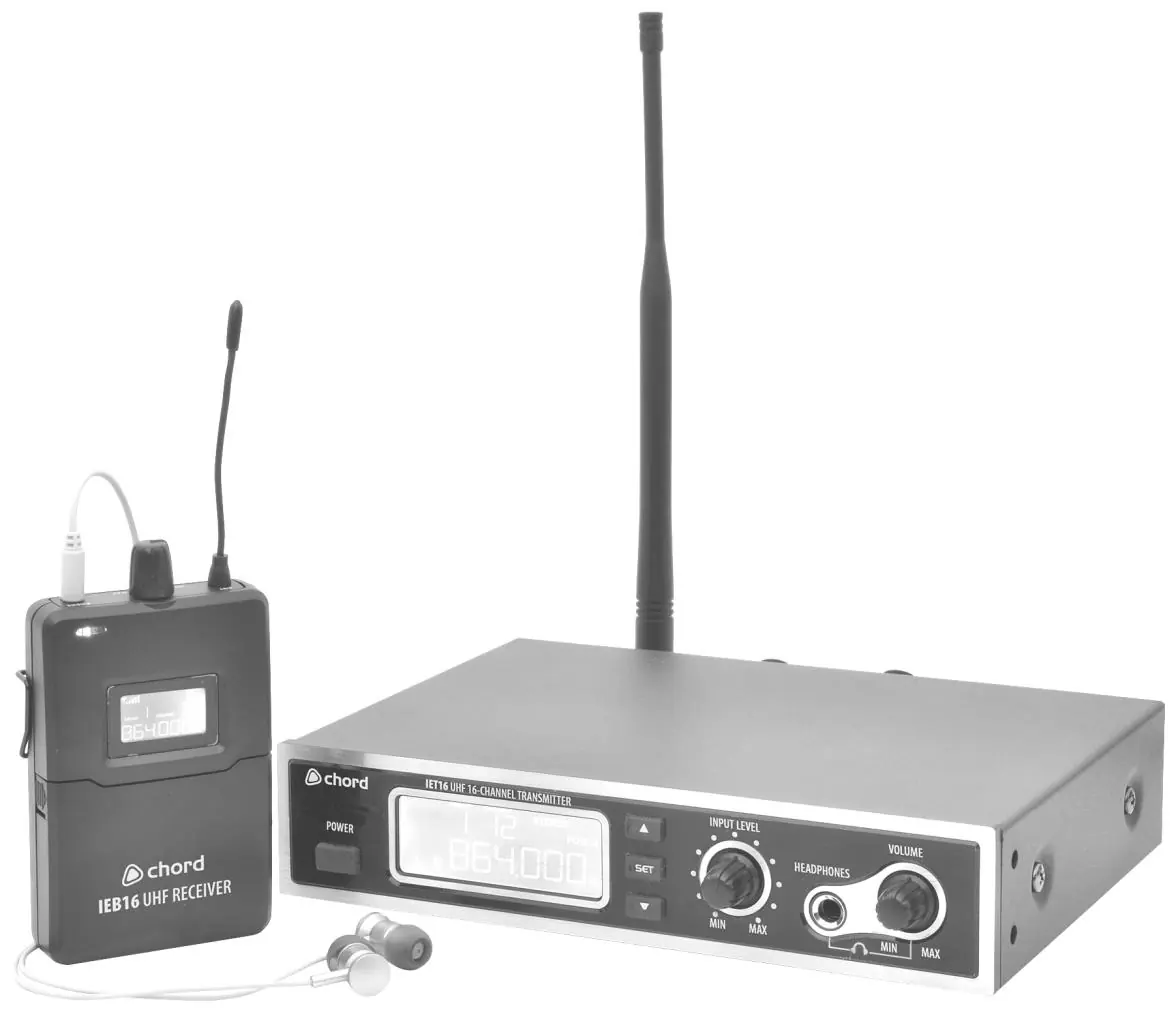

Das Chord IEM16 ist ein professionelles, drahtloses In-Ear-Monitoring-System. Diese Anleitung beschreibt die Inbetriebnahme, die Konfiguration der Frequenzen sowie die Fehlerbehebung. Stellen Sie sicher, dass Sender und Empfänger auf denselben Kanal eingestellt sind, um eine korrekte Signalübertragung zu gewährleisten.

Lieferumfang

UHF-Funksender
Abnehmbare BNC-Antenne
UHF-Taschenempfänger
Dual-Treiber In-Ear-Kopfhörer
19-Zoll-Rack-Montagekit
Netzteil
2 x AA-Batterien

Einrichtung und Anschluss

Sender: Verbinden Sie das Monitor-Mix-Signal von einem Mischpult über die XLR/Klinken-Eingänge auf der Rückseite mit dem Sender. Schließen Sie die mitgelieferte Antenne an den BNC-Anschluss an und ziehen Sie sie vollständig aus. Verbinden Sie das Netzteil mit dem DC-Eingang und einer Steckdose. Nutzen Sie bei Bedarf den PAD-Schalter auf der Rückseite, um den Eingangspegel bei starken Signalen um -12 dB zu dämpfen.

Empfänger: Öffnen Sie das Batteriefach und legen Sie 2 x AA-Batterien unter Beachtung der Polarität ein. Schließen Sie die In-Ear-Kopfhörer an den 3,5-mm-Klinkenausgang an. Stellen Sie sicher, dass der Lautstärkeregler am Empfänger zunächst ausgeschaltet ist.

Bedienung des Senders

Schalten Sie den Sender mit der Power-Taste ein. Über die SET-Taste können Sie durch die verschiedenen Einstellungen navigieren:

GROUP: Es ist nur eine Frequenzgruppe verfügbar, diese muss nicht geändert werden.
CHANNEL: Wählen Sie einen der 16 verfügbaren UHF-Kanäle.
STEREO/MONO: Umschaltung zwischen Stereo- und Mono-Ausgang.
POW: Einstellung der Sendeleistung (H für Hoch, L für Niedrig).
LOC: Sperrmodus zum Schutz der Einstellungen.

Bedienung des Taschenempfängers

Schalten Sie den Empfänger über den Lautstärkeregler ein. Öffnen Sie die Frontabdeckung, um Zugriff auf die Tasten zu erhalten. Über die SET-Taste können Sie den Kanal (muss mit dem Sender übereinstimmen) und die Balance-Einstellungen anpassen. Die LED-Anzeige leuchtet auf, wenn ein RF-Signal empfangen wird.

Fehlerbehebung

Keine Power-LED am Sender: Prüfen Sie die Stromversorgung und ob das Gerät eingeschaltet ist.
Kein RF-Signal am Empfänger: Stellen Sie sicher, dass der Sender eingeschaltet ist, sich in Reichweite befindet und beide Geräte auf denselben Kanal eingestellt sind.
Kein Ton: Prüfen Sie die Audioverbindung zum Sender, den Eingangspegel am Sender und die Lautstärkeeinstellungen am Empfänger.
Signalabbrüche: Vermeiden Sie physische Hindernisse (Wände) zwischen Sender und Empfänger, richten Sie die Antenne neu aus oder wechseln Sie den UHF-Kanal.

Sicherheitshinweise

Setzen Sie die Komponenten nicht Regen oder Feuchtigkeit aus.
Verwenden Sie nur das mitgelieferte Netzteil mit der korrekten Spannung.
Entfernen Sie die Batterien aus dem Empfänger, wenn das Gerät längere Zeit nicht benutzt wird.
Verwenden Sie keine Lösungsmittel zur Reinigung der Geräte.

Praktische Hilfe

Typische Probleme

Kein RF-Signal am Empfänger

Stellen Sie sicher, dass der Sender eingeschaltet ist, sich in Reichweite befindet und beide Geräte auf denselben Kanal eingestellt sind.

RF-Signal bricht ab

Vermeiden Sie Hindernisse zwischen Sender und Empfänger, richten Sie die Antenne neu aus oder wechseln Sie den UHF-Kanal.

Verzerrter Ton

Reduzieren Sie die Lautstärke am Empfänger oder den Eingangspegel am Sender. Nutzen Sie ggf. den PAD-Schalter (-12dB).

Vor der Verwendung

Prüfen Sie, ob das Netzteil korrekt angeschlossen ist.
Stellen Sie sicher, dass die Antenne am Sender vollständig ausgezogen ist.
Legen Sie frische AA-Batterien in den Empfänger ein.
Stellen Sie sicher, dass Sender und Empfänger auf denselben Kanal eingestellt sind.
Prüfen Sie die Audioverbindung vom Mischpult zum Sender.

Technische Daten in der Praxis

Trägerfrequenzen: 863,1 - 864,9 MHz (16 Kanäle verfügbar).
Stromversorgung Sender: 12-18V DC, 300mA (Netzteil im Lieferumfang).
Stromversorgung Empfänger: 3V DC (2 x AA-Batterien).

Abbildungen und Diagramme

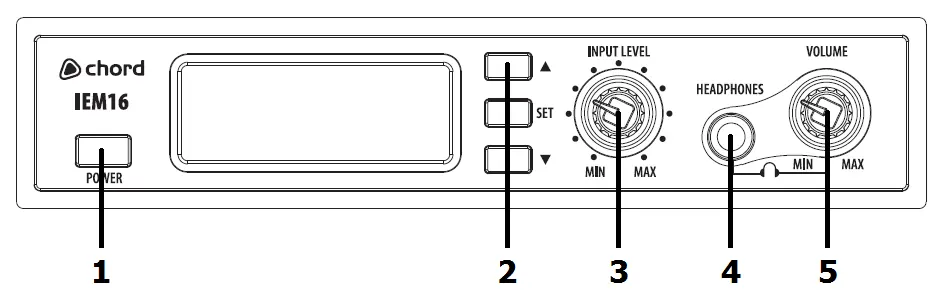

Die Frontplatte des Senders enthält die Power-Taste, SET-Tasten, Eingangspegelregler und Kopfhöreranschluss.
Die Rückseite des Senders bietet Anschlüsse für Strom, Antenne und Audio-Eingänge sowie den PAD-Schalter.
Der Taschenempfänger verfügt über einen Lautstärkeregler, Antenne, LED-Anzeige, LCD-Display und ein Batteriefach.

Modellkompatibilität

Bis zu 4 IEM16-Systeme können gleichzeitig im selben Bereich betrieben werden, sofern sie auf unterschiedlichen Frequenzen laufen.
Es gibt keine Begrenzung für die Anzahl der Empfänger, die ein einzelnes Signal empfangen können, solange sie auf dem gleichen Kanal eingestellt sind.
