Bedienungsanleitung für Chord XU-series PLL Diversity UHF Wireless System
Erfahren Sie, wie Sie Ihr Chord XU-series UHF-Funksystem einrichten, bedienen und Frequenzen abstimmen. Vollständiger Leitfaden zur Installation, Synchronisierung und Fehlerbehebung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Chord XU-series System ist ein professionelles UHF-Funksystem. Die Einrichtung umfasst das Einlegen der Batterien, das Anschließen der Antennen und des Netzteils sowie die Synchronisierung der Sender mit dem Empfänger via IR. S. 4, 5, 7
Wichtigste Schritte
- Synchronisierung durchführen S. 7
Erste Inbetriebnahme
- Batterien einlegen und Sender einschalten S. 4, 5
Probleme und Lösungen
Rückkopplung
Mikrofone nicht auf Lautsprecher richten
S. 4, 5Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Reichweite | 60m | Maximale kabellose Reichweite | S. 7 |
Wo es im PDF steht
- Frontplatte Empfänger S. 3
- Rückplatte Empfänger S. 3
- Frequenzabstimmung S. 6
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Chord XU-series System ist ein professionelles UHF-Funksystem. Diese Anleitung enthält alle notwendigen Schritte für die Inbetriebnahme, die Frequenzabstimmung und die sichere Verwendung. Bitte beachten Sie, dass für den Betrieb des CH.65-Bandes (823-832MHz) eine PMSE-Lizenz erforderlich ist, während das CH.70-Band (863.1-864.9MHz) in UK und EU lizenzfrei ist.
Lieferumfang
- XU-series 1-, 2- oder 4-Kanal UHF-Empfänger
- 19-Zoll Rack-Winkel
- 2 x UHF-Antennen
- 2 x BNC-Antennenkabel (für Frontmontage)
- 1, 2 oder 4 Sender (Handmikrofon oder Taschensender)
- 1, 2 oder 4 Nackenbügel- oder Lavalier-Mikrofone (nur bei Taschensender-Versionen)
- Netzteil
- 6,3mm Mono-Klinkenkabel
- 2 x 1,5V AA-Batterien pro Sender
Sicherheitshinweise
- Feuchtigkeit: Setzen Sie die Komponenten niemals Regen oder Feuchtigkeit aus, um Brand- oder Stromschlaggefahr zu vermeiden.
- Batterien: Verwenden Sie Alkaline- oder NiMH-Batterien. Achten Sie beim Einlegen auf die korrekte Polarität. Entfernen Sie die Batterien bei längerer Nichtbenutzung.
- Aufstellung: Halten Sie die Geräte von direkter Sonneneinstrahlung, Wärmequellen, Staub und Feuchtigkeit fern. Stellen Sie keine schweren Gegenstände auf den Empfänger.
- Reinigung: Verwenden Sie ein weiches Tuch mit neutralem Reinigungsmittel. Keine Lösungsmittel verwenden.
Installation und Einrichtung
Positionieren Sie den Empfänger in Sichtlinie zu den Sendern. Schließen Sie die Antennen an die BNC-Anschlüsse auf der Rückseite an oder nutzen Sie die mitgelieferten Verlängerungskabel für die Rack-Montage. Verbinden Sie das Netzteil mit dem Empfänger und einer Steckdose.
Für die Audioausgabe stehen ein gemischter 6,3mm-Klinkenausgang oder individuelle symmetrische XLR-Ausgänge zur Verfügung. Drehen Sie die Lautstärke am Empfänger und an den angeschlossenen Geräten (Mixer, Verstärker) herunter, bevor Sie die Verbindungen herstellen.
Bedienung
Schalten Sie den Empfänger ein, indem Sie die Power-Taste gedrückt halten. Schalten Sie die Sender ein. Die Sender sollten mindestens 3m vom Empfänger und 1m voneinander entfernt sein. Erhöhen Sie die Lautstärke am Empfänger und am angeschlossenen Soundsystem schrittweise.
Synchronisierung: Einstellungen am Empfänger (Gruppe, Kanal, Farbe) werden erst wirksam, wenn die IR-Synchronisierung durchgeführt wurde. Drücken Sie dazu den Lautstärkeregler des entsprechenden Kanals am Empfänger und halten Sie den IR-Empfänger des Senders vor den IR-Sender am Empfänger.

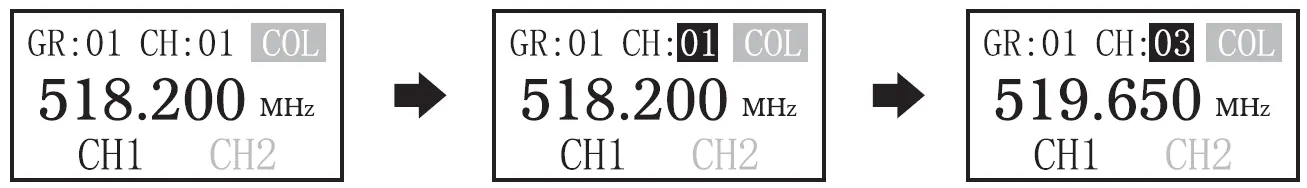

Frequenzabstimmung
Das System nutzt voreingestellte Frequenzgruppen. Um die Frequenz zu ändern:
- Drücken Sie die SET-Taste.
- Drücken Sie den MENU-Drehknopf, um GR (Gruppe) auszuwählen, drehen Sie ihn zur Auswahl und drücken Sie erneut zur Bestätigung.
- Drücken Sie den MENU-Knopf zweimal, um CH (Kanal) auszuwählen, wählen Sie den Kanal und bestätigen Sie.
- Drücken Sie den MENU-Knopf dreimal, um COL (Farbe) auszuwählen, wählen Sie die Farbe und bestätigen Sie.
Technische Daten
- Frequenzbereich: 823-832 / 863-865MHz
- Reichweite: Bis zu 60m
- Stromversorgung: 12-18Vdc, 500mA (1000mA für XU4)
- Batterien: 2 x AA pro Sender
Praktische Hilfe
Typische Probleme
Rückkopplung (Pfeifen)
Richten Sie die Mikrofone nicht direkt auf die Lautsprecherboxen.
Kein Ton
Prüfen Sie die Batterien im Sender, stellen Sie sicher, dass der Sender nicht auf MUTE steht und die Lautstärke am Empfänger aufgedreht ist.
Interferenzen
Ändern Sie die Frequenzgruppe oder den Kanal über das Menü des Empfängers.
Vor der Verwendung
- Batterien in Sender einlegen (auf Polarität achten)
- Antennen am Empfänger montieren
- Empfänger mit Stromnetz verbinden
- Lautstärke am Empfänger herunterdrehen
- Sender und Empfänger synchronisieren
Technische Daten in der Praxis
- Carrier frequencies
- 823-832 / 863-865MHz (Betriebsfrequenzen)
- Wireless range
- Bis zu 60m (maximale Reichweite)
- Power supply
- 12-18Vdc, 500mA (1000mA für XU4)
Abbildungen und Diagramme

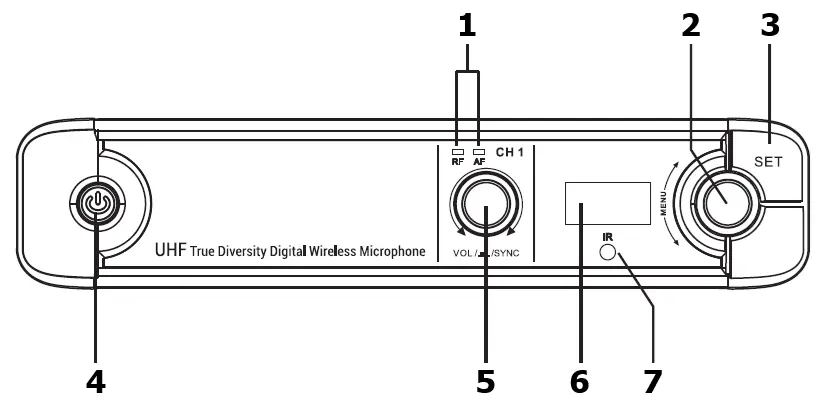

- Vorderseite Empfänger: AF/RF LEDs, Menü-Drehknopf, SET-Taste, Lautstärkeregler/Sync, TFT-Display, IR-Sender.
- Rückseite Empfänger: DC-Eingang, Antennenanschlüsse (BNC), Mix-Ausgang (6.3mm), XLR-Ausgänge.

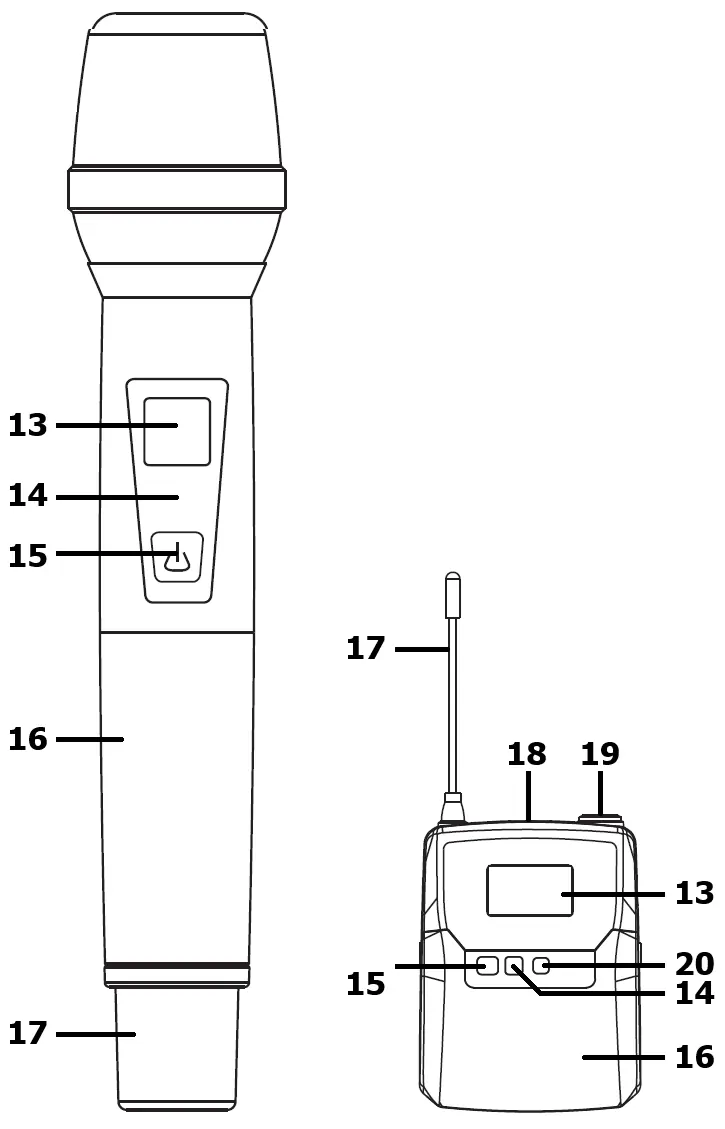

- Sender: LCD-Display, IR-Empfänger, Ein-/Ausschalter, Batteriefach, Mute-Taste.
Modellkompatibilität
- Ersatzsender müssen echte Chord XU-Serie Sender sein.
- CH.70 (863.1-864.9MHz) ist in UK/EU lizenzfrei.
- CH.65 (823-832MHz) erfordert PMSE-Lizenz.
