Bedienungsanleitung für Chord NU4 Quad UHF Wireless System

Schnellstartanleitung und Benutzerhandbuch für das Chord NU4 Quad UHF Wireless System. Erfahren Sie mehr über die Einrichtung, den Anschluss, den Betrieb, die Fehlerbehebung und die technischen Spezifikationen dieses 4-Kanal-Funksystems.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Das Chord NU4 ist ein Quad-UHF-Funksystem. Die Anleitung beschreibt die Einrichtung, den Anschluss an Soundsysteme, den Betrieb der Sender und die Fehlerbehebung bei Tonproblemen. S. 1, 2, 4

Wichtigste Schritte

  • Einrichtung der Sender S. 4
  • Anschluss an Soundsystem S. 4

Erste Inbetriebnahme

  • Lautstärke am Empfänger herunterdrehen, dann einschalten. S. 4

Probleme und Lösungen

Kein Ton

Prüfen Sie die Verbindung zum Soundsystem, die Lautstärkeeinstellungen und die Batterien der Sender.

S. 5

Wartung und Reset

  • Reinigung mit weichem Tuch und neutralem Reinigungsmittel. S. 2

Technische Daten

Parameter Wert Hinweis Seiten
Reichweite 60m (max) Maximale Reichweite S. 5
Stromversorgung 12-18Vdc 500mA Erforderliches Netzteil S. 5

Wo es im PDF steht

  • Einleitung und Lieferumfang S. 2
  • Geräteübersicht S. 3
  • Einrichtung und Betrieb S. 4
  • Technische Daten und Fehlerbehebung S. 5
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Das Chord NU4 ist ein professionelles Quad-UHF-Funksystem. Diese Anleitung enthält alle notwendigen Informationen für die Inbetriebnahme, den sicheren Betrieb und die Wartung der Anlage. Bitte lesen Sie die Sicherheitshinweise sorgfältig durch, um Schäden am Gerät oder Fehlfunktionen zu vermeiden.

Lieferumfang

  • NU4 Quad UHF-Empfänger
  • 19-Zoll-Rack-Montagewinkel
  • 2 x UHF-Antennen
  • 2 x BNC-Antennenkabel (für Frontmontage)
  • 4 x Handsender (NU4-H) oder 4 x Taschensender (NU4-N) oder eine Kombination (NU4-C)
  • Netzteil
  • 6,3 mm Mono-Klinkenkabel
  • 8 x 1,5V AA-Batterien

Sicherheitshinweise

  • Setzen Sie das Gerät niemals Regen oder Feuchtigkeit aus, um Brand- oder Stromschlaggefahr zu vermeiden.
  • Verwenden Sie nur das mitgelieferte Netzteil mit der korrekten Spannung und einer Stromstärke von mindestens 500mA.
  • Achten Sie beim Batteriewechsel auf die korrekte Polarität.
  • Entfernen Sie die Batterien aus den Sendern, wenn diese über einen längeren Zeitraum nicht verwendet werden.
  • Vermeiden Sie Stöße und starke Vibrationen, da dies die Mikrofonkapsel beschädigen kann.

Geräteübersicht

Der Empfänger verfügt auf der Vorderseite über einen Ein-/Ausschalter, RF- und AF-LED-Anzeigen sowie individuelle Lautstärkeregler für jeden Kanal. Auf der Rückseite befinden sich der Stromanschluss, BNC-Antennenanschlüsse, ein 6,3 mm Klinken-Mix-Ausgang sowie vier symmetrische XLR-Ausgänge.

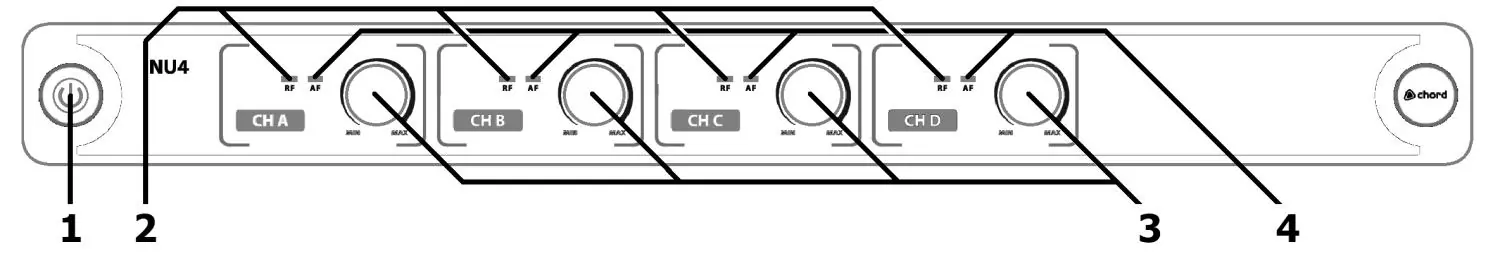

Vorderseite des Empfängers mit Bedienelementen
Vorderseite des Empfängers mit Bedienelementen
Handsender und Taschensender
Handsender und Taschensender

Die Sender (Handsender oder Taschensender) verfügen über einen Ein-/Ausschalter, eine LED-Statusanzeige und ein Batteriefach. Taschensender besitzen zusätzlich einen Gain-Regler.

Einrichtung und Installation

  1. Batterien einlegen: Öffnen Sie das Batteriefach der Sender und legen Sie die AA-Batterien unter Beachtung der Polarität ein.
  2. Antennen montieren: Bringen Sie die Antennen an den BNC-Anschlüssen auf der Rückseite an oder nutzen Sie die beiliegenden Verlängerungskabel für die Frontmontage im Rack.
  3. Anschlüsse: Verbinden Sie den Empfänger über den 6,3 mm Klinkenausgang (Mix) oder die XLR-Ausgänge (einzelne Kanäle) mit Ihrem Mischpult oder Verstärker.
  4. Stromversorgung: Schließen Sie das Netzteil an den DC-Eingang des Empfängers und an eine Steckdose an.

Betrieb

Drehen Sie vor dem Einschalten die Lautstärkeregler am Empfänger herunter. Schalten Sie den Empfänger ein und anschließend die Sender. Die RF-LED sollte leuchten, um den Empfang des Trägersignals zu bestätigen. Erhöhen Sie nun die Lautstärke am Empfänger und am angeschlossenen Soundsystem. Vermeiden Sie es, die Mikrofone direkt auf Lautsprecher zu richten, um Rückkopplungen (Pfeifen) zu verhindern.

Reinigung und Wartung

Reinigen Sie das Gehäuse des Empfängers und der Sender mit einem weichen Tuch und einem neutralen Reinigungsmittel. Verwenden Sie keine Lösungsmittel. Der Mikrofonkorb kann bei Bedarf mit leicht angefeuchteten, sterilen Tüchern gereinigt werden.

Fehlerbehebung

Bei Problemen prüfen Sie zunächst die Stromversorgung, die Batterien in den Sendern und die Kabelverbindungen. Stellen Sie sicher, dass sich die Sender innerhalb der Reichweite befinden und keine anderen Sender auf derselben Frequenz stören. Bei verzerrtem Ton reduzieren Sie die Lautstärke am Empfänger oder den Gain am Mischpult.

Technische Daten

Das System arbeitet mit Trägerfrequenzen von 863,1, 864,8, 864,3 und 863,5 MHz. Die maximale Reichweite beträgt 60 Meter. Das System bietet eine Stabilität von 10PPM und einen Rauschabstand von über 80dB.

Praktische Hilfe

Typische Probleme

POWER-Taste am Empfänger leuchtet nicht

Prüfen Sie, ob das Netzteil korrekt angeschlossen ist und die Steckdose Strom führt.

Kein Ton trotz leuchtender POWER-LED

Prüfen Sie, ob die Sender eingeschaltet sind, die Batterien geladen sind und sich die Sender innerhalb der Reichweite befinden.

Ton ist verzerrt oder zu laut

Reduzieren Sie die Lautstärke am Empfänger oder den Gain-Regler am Mischpult/Verstärker.

Ton ist sehr leise

Erhöhen Sie die Lautstärke am Empfänger und am Mischpult. Prüfen Sie die Batterien der Sender.

Vor der Verwendung

  • Batterien in die Sender einlegen (auf korrekte Polarität achten).
  • Antennen am Empfänger sicher anbringen.
  • Empfänger mit dem Soundsystem verbinden (XLR oder Klinke).
  • Netzteil anschließen (12-18Vdc, 500mA).
  • Lautstärke am Empfänger vor dem Einschalten herunterdrehen.

Technische Daten in der Praxis

Trägerfrequenzen
863.1, 864.8, 864.3, 863.5 MHz (festgelegte Frequenzen).
Stromversorgung
12-18Vdc, 500mA Netzteil erforderlich.

Abbildungen und Diagramme

  • Vorderseite: Ein-/Ausschalter, RF/AF-LEDs für jeden Kanal, Lautstärkeregler.
  • Rückseite: Stromanschluss, BNC-Antennenbuchsen, Mix-Ausgang (Klinke), Einzelausgänge (XLR).
  • Sender: Ein-/Ausschalter, Batteriefach, Gain-Regler (nur bei Taschensendern).

Modellkompatibilität

  • Ersatzsender müssen Original-Chord-NU4-Sender sein, da diese den korrekten Pilotton für die Synchronisation benötigen.
  • Sender mit gleicher Frequenz, aber falschem Pilotton funktionieren nicht.
