Bedienungsanleitung für Chord DP-2 Digitales Schlagzeug-Übungspad
Erfahren Sie, wie Sie das Chord DP-2 Digital Drum Practice Pad einrichten, die verschiedenen Trainingsmodi (Metronom, Zählen, Geschwindigkeitserkennung) nutzen und das Gerät optimal bedienen. Diese Anleitung enthält alle wichtigen...
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Chord DP-2 ist ein digitales Übungspad für Schlagzeuger. Es verfügt über einen integrierten Lautsprecher, Kopfhörerausgang und drei Trainingsmodi: Metronom, Zähl-Modus und Geschwindigkeitserkennung. Es wird über USB-C aufgeladen. S. 2
Wichtigste Schritte
- Einschalten/Ausschalten S. 2, 3, 4
- Modus wechseln S. 2, 3, 4
Erste Inbetriebnahme
- Laden Sie das Gerät über USB-C auf, platzieren Sie es auf einer stabilen Oberfläche und halten Sie die Start/Stop-Taste gedrückt, um es einzuschalten. S. 2
Probleme und Lösungen
Kein Ton
Prüfen Sie, ob Kopfhörer angeschlossen sind (deaktivieren Lautsprecher) und ob der Lautstärkeregler aufgedreht ist.
S. 2Wartung und Reset
- Um alle Aufzeichnungen im Zähl-Modus zu löschen, halten Sie die BEAT-Taste gedrückt, bis 'Clr' angezeigt wird. S. 3
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Tempo-Bereich | 40bpm - 208bpm | Einstellbare Geschwindigkeit | S. 4 |
| Ladezeit | 2 Stunden | Zeit bis zur vollen Ladung | S. 4 |
Wo es im PDF steht
- Layout und Bedienelemente S. 2
- Metronom-Modus S. 3
- Zähl-Modus S. 3
- Geschwindigkeitserkennungs-Modus S. 4
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Chord DP-2 ist ein digitales Übungspad für Schlagzeuger. Vor der ersten Verwendung muss das Gerät über den USB-C-Anschluss vollständig aufgeladen werden. Das Gerät bietet drei Hauptmodi: Metronom, Zähl-Modus und Geschwindigkeitserkennung. Die Bedienung erfolgt über die Tasten auf der Oberseite, wobei der aktuelle Status über das hintergrundbeleuchtete LCD-Display angezeigt wird.

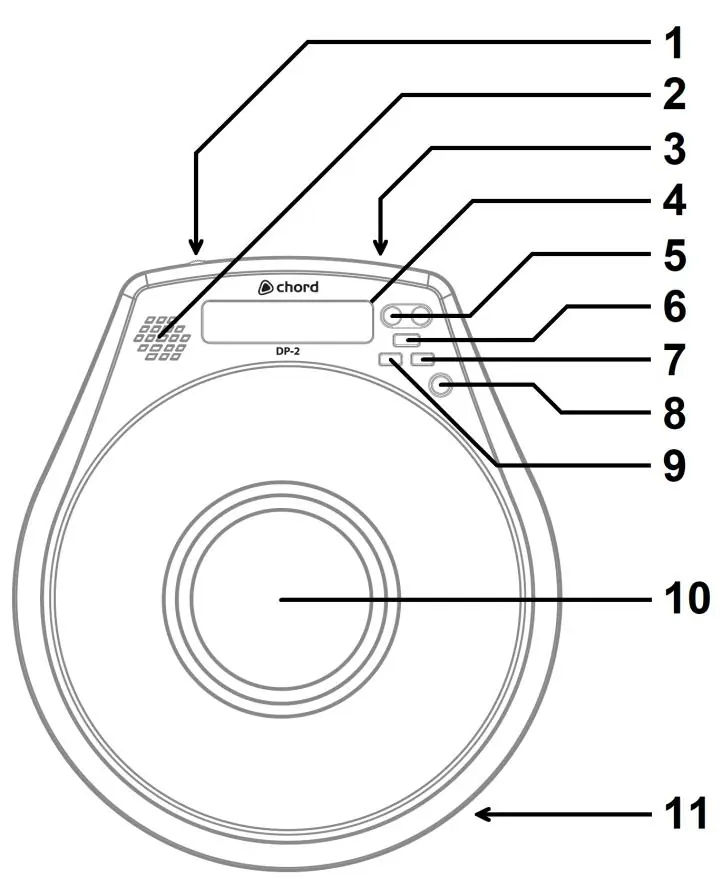

Layout und Bedienelemente
Das Gerät verfügt über folgende Bedienelemente:
- 1. Drehregler: Lautstärkeregelung (oben links).
- 2. Lautsprecher: Integrierte Tonausgabe.
- 3. USB-C-Anschluss: Zum Aufladen des Akkus (5V).
- 4. LCD-Display: Anzeige von Tempo, Modus, Batteriestatus und Schlagstärke.
- 5. +/- Tasten: Einstellung von Werten (z.B. Tempo).
- 6. MODE-Taste: Auswahl des Trainingsmodus.
- 7. BEAT-Taste: Löschen von Daten oder Einstellung der Zählzeit.
- 8. Start/Stop-Taste: Ein-/Ausschalten und Starten/Stoppen der Übung.
- 9. Rhythm-Taste: Auswahl des Rhythmus oder der Sprachansage.
- 10. Schlagfläche: Sensorbereich für die Schläge.
- 11. Kopfhöreranschluss: 3,5mm Klinkenbuchse für lautloses Üben.
Erste Schritte
Stellen Sie sicher, dass das Gerät vor der Benutzung aufgeladen ist. Halten Sie die Start/Stop-Taste gedrückt, um das Gerät einzuschalten. Das Display zeigt den Batteriestatus an. Platzieren Sie das Pad auf einer stabilen Oberfläche oder einem Schlagzeugständer. Für lautloses Üben schließen Sie Kopfhörer an den 3,5mm-Anschluss an, wodurch der interne Lautsprecher automatisch deaktiviert wird.
Trainingsmodi
Metronom-Modus
Zeigt ein Metronom-Symbol und die Anzahl der Schläge pro Takt an. Sie können das Tempo in BPM (Beats Per Minute) mit den +/- Tasten einstellen. Die Rhythm-Taste ermöglicht die Auswahl des Rhythmus-Typs und die Aktivierung einer Sprachansage (Englisch oder Mandarin). Ein Balkendiagramm auf der rechten Seite zeigt die Schlagstärke an.
Zähl-Modus (Counting Mode)
Ein Geschwindigkeits-Test, um die Anzahl der Schläge in einer vorgegebenen Zeit zu messen. Halten Sie die MODE-Taste gedrückt, um diesen Modus zu aktivieren. Stellen Sie die Zeit mit der MODE-Taste ein. Der Countdown beginnt beim ersten Schlag. Nach Ablauf der Zeit wird das Ergebnis angezeigt.
Geschwindigkeitserkennungs-Modus
Dient zur Messung der Geschwindigkeit oder des Tempos Ihrer Schläge in BPM. Auch hier kann eine Trainingszeit eingestellt werden, um die Tempostabilität zu trainieren.
Technische Daten
- Akku: Interner 1300mA Li-Ion Akku, wiederaufladbar.
- Ladezeit: ca. 2 Stunden.
- Stromversorgung: USB-C (5V).
- Lautsprecherleistung: 0,5W.
- Tempo-Bereich: 40bpm - 208bpm.
- Abmessungen: 270 x 240 x 27mm.
- Gewicht: 726g.
Praktische Hilfe
Typische Probleme
Gerät lässt sich nicht einschalten
Prüfen Sie den Ladestand des Akkus. Schließen Sie das Gerät über das mitgelieferte USB-Kabel an eine 5V USB-Stromquelle an.
Kein Ton aus dem Lautsprecher
Stellen Sie sicher, dass keine Kopfhörer angeschlossen sind (diese deaktivieren den Lautsprecher). Prüfen Sie die Einstellung des Drehreglers für die Lautstärke.
Vor der Verwendung
- Laden Sie das Gerät vor der ersten Benutzung vollständig auf.
- Platzieren Sie das Pad auf einer stabilen Oberfläche oder einem Ständer.
- Stellen Sie sicher, dass die Lautstärke am Drehregler aufgedreht ist.
- Wählen Sie den gewünschten Modus durch Gedrückthalten der MODE-Taste.
Technische Daten in der Praxis
- Tempo-Bereich
- Einstellbare Geschwindigkeit von 40 bis 208 Schlägen pro Minute (BPM).
- Stromversorgung
- USB-C Anschluss, empfohlen wird ein 2A Netzteil.
Abbildungen und Diagramme
- Die Bedienelemente sind nummeriert von 1 bis 11, wobei 1 der Lautstärkeregler und 10 die Schlagfläche ist.
- Das Display zeigt in den verschiedenen Modi spezifische Symbole für Batteriestatus, Tempo, Rhythmus und Schlagstärke an.
Modellkompatibilität
- Kopfhöreranschluss: 3,5mm Stereo-Klinke.
- Stromversorgung: USB-C 5V (2A empfohlen).
