Installationsanleitung für Caroma Cube 0.8L Cleanflush® Electronic Series II Urinal
Detaillierte Installationsanleitung für das Caroma Cube 0.8L Cleanflush® Electronic Series II Urinal. Erfahren Sie alles über die Montage, den elektrischen Anschluss, die Sensorkonfiguration und die Wartung.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installationsanweisungen für das Caroma Cube 0.8L Cleanflush® Electronic Series II Urinal. Vor Beginn der Arbeiten ist zu beachten, dass das Produkt zerbrechlich ist und vorsichtig gehandhabt werden muss. Die Wasserleitungen müssen vor der Installation des Magnetventils gespült werden. Die Installation muss gemäß AS/NZS 3500.2 erfolgen.
Installation und Montage
Das Urinal kann in drei Varianten installiert werden: Inwall (Wandeinbau), Induct (Schachteinbau) oder Inceiling (Deckeneinbau). Wichtige Schritte:
- Installieren Sie das Spülventil vertikal.
- Schließen Sie die Wasserzufuhr und das Spülrohr an; das Spülrohr muss vertikal und gerade verlaufen.
- Verwenden Sie ein flexibles elektrisches Schutzrohr für das Sensorkabel (nicht im Lieferumfang enthalten).
- Entfernen Sie den Messing-Schutzstopfen und installieren Sie das Magnetventil.
- Verbinden Sie das Magnetventil mit der Sensorsteuereinheit.
- Reinigen Sie den Bereich für den Sensor am Urinal gründlich von Staub und Fett. Kleben Sie den Sensor mit dem mitgelieferten Mastix-Kleber auf, wobei das Kabel nach oben zeigen muss.
Inbetriebnahme und Einstellungen
Das Gerät ist werkseitig auf eine Spülmenge von 0,8 Litern bei einem Eingangsdruck von 300-400 kPa voreingestellt. Bei einem Druck von 401-500 kPa halten Sie die FLUSH-Taste am Controller für 5 Sekunden gedrückt, um die Druckeinstellung anzupassen. Schalten Sie die Stromversorgung erst ein, nachdem alle elektrischen Arbeiten abgeschlossen sind. Es wird empfohlen, Überspannungsschutzgeräte zu verwenden.
Wartung und Reinigung
Das Produkt unterliegt normalem Verschleiß. Alle Komponenten sollten regelmäßig überprüft und bei Bedarf durch autorisiertes Fachpersonal ausgetauscht werden. Zur Reinigung der glasierten Oberfläche verwenden Sie ein mildes Haushaltsreinigungsmittel oder warmes Seifenwasser.
Herstellerinformationen
Caroma
Praktische Hilfe
Typische Probleme
Wasser staut sich zurück
Stellen Sie sicher, dass das Spülrohr vertikal und absolut gerade installiert ist.
Sensor löst nicht korrekt aus
Überprüfen Sie die korrekte Verbindung zur Sensorsteuereinheit und stellen Sie sicher, dass der Sensor fest auf dem Urinal klebt.
Falsche Spülmenge
Bei einem Eingangsdruck von 401-500 kPa muss die Einstellung durch 5-sekündiges Drücken der FLUSH-Taste am Controller angepasst werden.
Vor der Verwendung
- Wasserleitungen vor der Ventilinstallation spülen.
- Mindestdurchfluss von 18 Litern/Minute sicherstellen.
- Betriebsdruck zwischen 300 und 500 kPa prüfen.
- Flexibles Schutzrohr für das Sensorkabel verwenden.
- CAROMA-Logo am Sensor muss in die richtige Richtung zeigen.
Technische Daten in der Praxis
- Betriebsdruck
- 300 bis 500 kPa (30 bis 50 Meter Förderhöhe) erforderlich.
- Mindestdurchfluss
- 18 Liter pro Minute sind für eine korrekte Spülung notwendig.

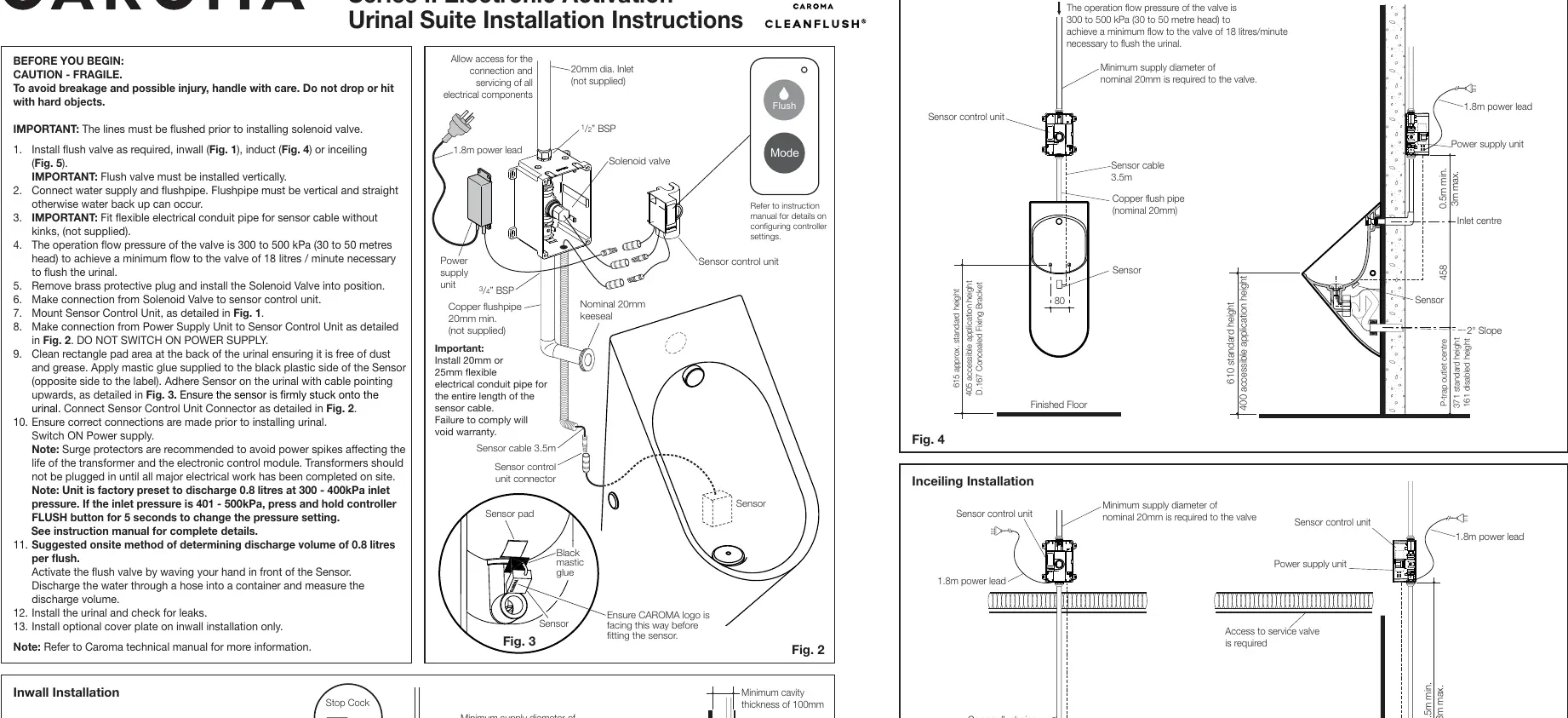

Abbildungen und Diagramme
- Fig. 1: Übersicht der Inwall-Installation mit Anschlussmaßen.
- Fig. 2: Anschlussplan für Sensor, Steuereinheit und Stromversorgung.
- Fig. 3: Detailansicht der Sensorbefestigung mit Mastix-Kleber.
- Fig. 4: Installationsschema für Induct-Variante.
- Fig. 5: Installationsschema für Inceiling-Variante.
Modellkompatibilität
- Installation muss gemäß AS/NZS 3500.2 erfolgen.
- Mindestdurchmesser der Zuleitung muss 20 mm betragen.
- Nur für den Einsatz mit Caroma Cleanflush® Systemen vorgesehen.
