Bedienungsanleitung für Sanela SLP 03K Urinal-Spülset
Schnellstartanleitung für das Sanela SLP 03K Urinal-Spülset. Enthält Informationen zur Installation, Parametereinstellung, den Eco-Modi und technischen Spezifikationen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument beschreibt die Installation und den Betrieb des Sanela SLP 03K Urinal-Spülsets. Das System ist für den Betrieb mit 24 V DC ausgelegt und erfordert eine konstante Spannungsversorgung. Vor der Installation müssen die beigefügten Sicherheitshinweise gelesen werden. Das System bietet verschiedene automatische Spülfunktionen und Eco-Modi zur Wasserersparnis.
Installation

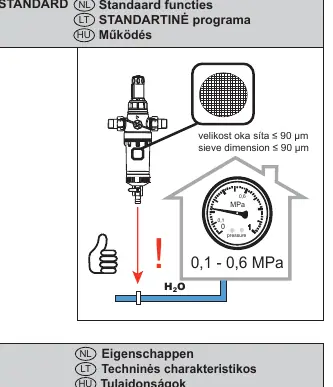

Die Installation muss gemäß den beigefügten Montageschritten erfolgen. Achten Sie auf die Einhaltung der Abmessungen (Einbautiefe 155-235 mm). Die Wasserzuleitung muss einen Druck zwischen 0,1 und 0,6 MPa aufweisen. Das Sieb in der Zuleitung darf eine Maschenweite von maximal 90 µm haben. Die Stromversorgung darf nicht hinter einem Lichtschalter angeschlossen werden, um eine konstante Spannung zu gewährleisten.
Betrieb und Einstellungen
Das System verfügt über eine automatische Infrarot-Erkennung. Parameter wie Spülzeit, Erfassungsbereich und Hygienespülintervall können über die SANELA Control App oder das SLD 03 Fernbedienungsmodul angepasst werden.
Eco-Modi

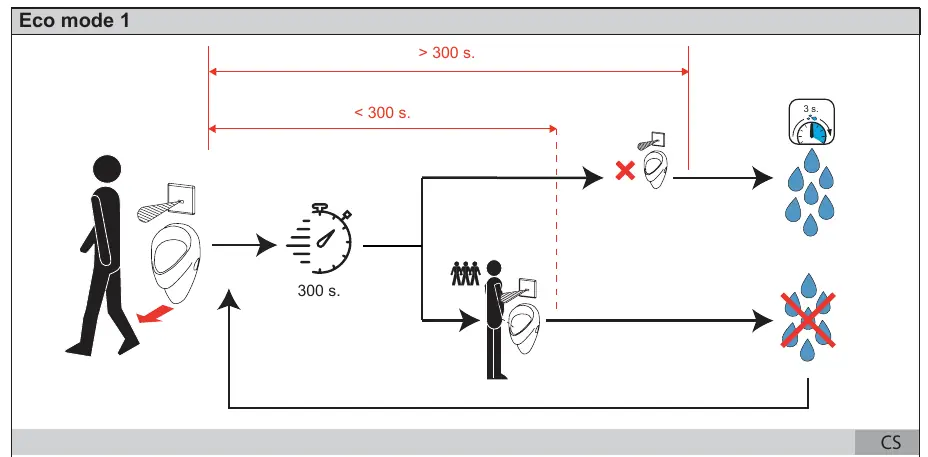

- Eco Mode 1 (Pause-Funktion): Ideal für Schulen oder Stadien. Erkennt das System innerhalb einer eingestellten Zeit (z.B. 300 s) keine weitere Nutzung, erfolgt nach Ablauf eine Spülung.
- Eco Mode 2 (Büro-Funktion): Wechselt zwischen kurzen Spülungen (1 s) zur Geruchsvermeidung und langen Spülungen (3 s) zur Siphonreinigung in einem einstellbaren Verhältnis.
Wartung
Regelmäßige Wartung gemäß den Anweisungen auf der Herstellerseite wird empfohlen. Bei Störungen oder für technischen Support kontaktieren Sie bitte die Installationsfirma oder besuchen Sie www.sanela.eu/service.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
SANELA spol. s r. o.
Praktische Hilfe
Typische Probleme
System spült nicht oder unregelmäßig
Überprüfen Sie die konstante Spannungsversorgung (24 V DC) und stellen Sie sicher, dass diese nicht über einen Lichtschalter geschaltet wird.
Geruchsbildung im Urinal
Überprüfen Sie die Einstellungen des Eco Mode 2, um sicherzustellen, dass die Siphonreinigung (lange Spülung) ausreichend oft erfolgt.
Vor der Verwendung
- Sicherstellen, dass die Spannungsversorgung 24 V DC beträgt.
- Prüfen, ob der Wasserdruck zwischen 0,1 und 0,6 MPa liegt.
- Kontrollieren, ob das Sieb in der Zuleitung eine Maschenweite von ≤ 90 µm hat.
- Sicherstellen, dass die Stromversorgung nicht hinter einem Lichtschalter angeschlossen ist.
- Installationsabmessungen (155-235 mm Einbautiefe) prüfen.
Technische Daten in der Praxis
- Spannungsversorgung
- 24 V DC, muss konstant anliegen.
Abbildungen und Diagramme
- Seite 1 zeigt die Standardfunktionen und Werkseinstellungen.
- Seite 2-3 erläutern die Eco-Modi 1 und 2.
- Seite 4 zeigt die Stückliste der gelieferten Komponenten.
- Seite 5-10 zeigen die detaillierte Schritt-für-Schritt-Montage.
Modellkompatibilität
- Kompatibel mit SLD 03 Fernbedienung zur Parametereinstellung.
- Kompatibel mit SLZ 01Y/Z und SLZ 04Y/Z/X Netzteilen.
