Bedienungsanleitung für Caliber RMD 049DAB Autoradio
Schnellstartanleitung für das Caliber RMD 049DAB Autoradio. Erfahren Sie, wie Sie die DAB-Antenne installieren, das Gerät verkabeln, Sender suchen und die grundlegenden Funktionen nutzen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installations- und Bedienungshinweise für das Caliber RMD 049DAB Autoradio. Es ist für den Betrieb in Fahrzeugen mit 12V-Bordnetz (negative Masse) ausgelegt. Bitte beachten Sie, dass das Gerät nicht während der Fahrt bedient werden sollte, um die Verkehrssicherheit nicht zu gefährden.

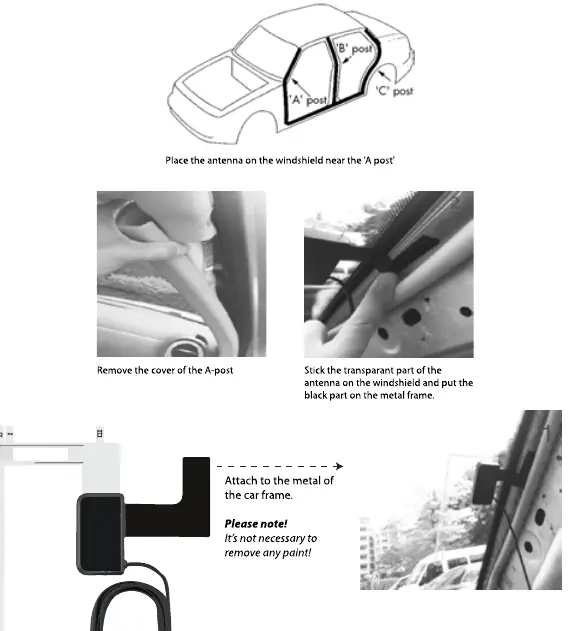

Installation der DAB-Antenne
Die aktive DAB-Antenne wird über den Antennendraht mit Strom (+5V) versorgt, es ist keine separate Stromquelle erforderlich.
- Entfernen Sie die Abdeckung der A-Säule.
- Platzieren Sie die Antenne an der Windschutzscheibe in der Nähe der A-Säule.
- Kleben Sie den transparenten Teil der Antenne auf die Windschutzscheibe und den schwarzen Teil auf den Metallrahmen.
- Verbinden Sie den SMA-Stecker mit dem entsprechenden Anschluss am Autoradio.

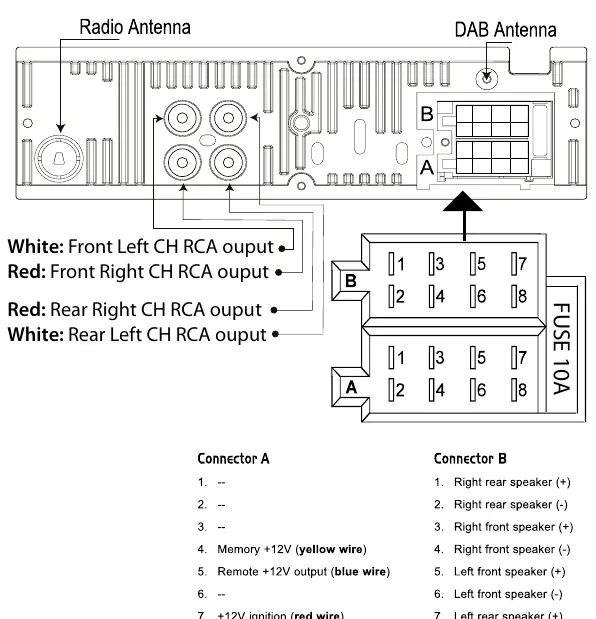

Verkabelung
Das Gerät verfügt über zwei Anschlüsse (A und B):
- Anschluss A: Beinhaltet Anschlüsse für Speicher (+12V gelb), Remote-Ausgang (+12V blau), Zündung (+12V rot) und Masse (schwarz).
- Anschluss B: Beinhaltet die Anschlüsse für die vorderen und hinteren Lautsprecher (links/rechts).
DAB-Einstellungen und Sendersuche
- Drücken Sie die [MODE]-Taste, um in den DAB-Modus zu wechseln.
- Beim ersten Einschalten startet das System automatisch die Suche.
- Um einen neuen Suchlauf zu starten, drücken Sie die [APS]-Taste.
- Nach Abschluss des Suchlaufs werden die 18 stärksten Sender automatisch auf den drei DAB-Bändern (DAB1, DAB2, DAB3) gespeichert.
- Wechseln Sie zwischen den Bändern mit der [BND]-Taste.
Bedienung und Funktionen
Das Gerät bietet verschiedene Funktionen über kurzes oder langes Drücken der Tasten:
- Lautstärkeregler: Dient zur Einstellung der Lautstärke.
- Audio-Menü: Ermöglicht Einstellungen für Bass, Höhen, Balance, Fader, Loudness, EQ, DX/LOCAL und Stereo/Mono.
- Reset: Um das Gerät auf Werkseinstellungen zurückzusetzen, drücken Sie die Reset-Taste mit einem nicht-metallischen, spitzen Gegenstand für 5 Sekunden.
- Medienwiedergabe: Unterstützt USB-Sticks und SD-Karten (jeweils bis zu 32GB).
Sicherheitshinweise
- Verwenden Sie nur Sicherungen mit der korrekten Amperezahl (10A).
- Vermeiden Sie hohe Lautstärken, um Gehörschäden zu vermeiden und Umgebungsgeräusche im Straßenverkehr wahrnehmen zu können.
- Betriebstemperatur: Zwischen 0°C und +45°C.
- Reinigen Sie das Gerät nur mit einem weichen, trockenen Tuch.
Herstellerinformationen
Caliber Europe B.V.
Praktische Hilfe
Typische Probleme
Gerät reagiert nicht oder Fehlfunktion
Drücken Sie die Reset-Taste mit einem nicht-metallischen, spitzen Gegenstand für 5 Sekunden, um das Gerät auf Werkseinstellungen zurückzusetzen.
DAB-Sender werden nicht gefunden
Stellen Sie sicher, dass die Antenne korrekt am Metallrahmen befestigt ist und der SMA-Stecker fest im Radio sitzt. Starten Sie den Suchlauf erneut mit der [APS]-Taste.
Vorher gespeicherte Sender sind weg
Dies passiert, wenn die AF-Funktion im Tuner-Modus genutzt wird, da diese automatisch die stärksten Sender neu speichert und alte überschreibt.
Vor der Verwendung
- Prüfen Sie, ob das Fahrzeug ein 12V-Bordnetz mit negativer Masse besitzt.
- Stellen Sie sicher, dass die Sicherung (10A) korrekt eingesetzt ist.
- Vergewissern Sie sich, dass die Umgebungstemperatur zwischen 0°C und 45°C liegt.
- Stellen Sie sicher, dass keine Lüftungsöffnungen oder Radiatorpaneele blockiert sind.
Technische Daten in der Praxis
- Max. Ausgangsleistung
- 75W x 4 Kanäle für die Lautsprecheransteuerung.
- DAB-Frequenzbereich
- 174 ~ 240 MHz für den Empfang von Digitalradio.
- USB-Ladeausgang
- 5V, max. 1.1A zum Laden von externen Geräten.
- Speicherkapazität
- USB und SD-Karten werden bis zu einer Größe von 32GB unterstützt.
Abbildungen und Diagramme
- Die A-Säulen-Installation zeigt die korrekte Platzierung der DAB-Antenne an der Windschutzscheibe.
- Der Schaltplan zeigt die Belegung der Anschlüsse A und B für Stromversorgung und Lautsprecher.
- Die Frontblende zeigt die Tastenbelegung für System, Tuner und MP3-Modus.
Modellkompatibilität
- Nur für Fahrzeuge mit 12V-Bordnetz und negativer Masse geeignet.
- USB- und SD-Medien müssen im FAT-Format vorliegen (max. 32GB).
