Bedienungsanleitung für das Autoradio Caliber RMD 033DAB-BT
Schnellstartanleitung für das Caliber RMD 033DAB-BT Autoradio. Enthält Informationen zur Installation der DAB-Antenne, ISO-Anschlussbelegung, Bluetooth-Kopplung und grundlegende Bedienung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Schnellstartanleitung für das Autoradio Caliber RMD 033DAB-BT. Es enthält wichtige Anweisungen zur sicheren Installation, zum Anschluss der DAB-Antenne, zur Bluetooth-Kopplung und zur grundlegenden Bedienung der verschiedenen Quellen (Radio, USB, SD, AUX).

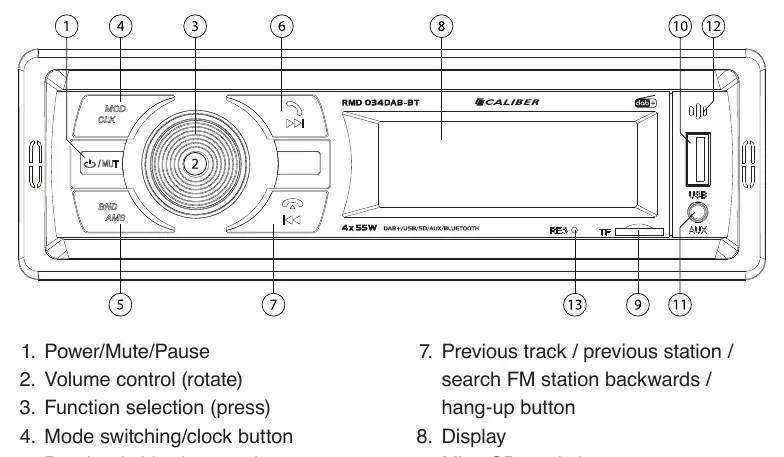

Beschreibung des Geräts
Das Gerät verfügt über ein LCD-Display, einen Drehregler für die Lautstärke, Tasten für Moduswahl, Bandwahl, Sendersuche sowie Anschlüsse für USB, MicroSD-Karten und einen 3,5mm AUX-Eingang. Auf der Rückseite befinden sich ISO-Anschlüsse für die Stromversorgung und Lautsprecher sowie Anschlüsse für die Antenne und Cinch-Ausgänge.
Installation und Anschluss
Verwenden Sie für den Anschluss des Geräts ausschließlich die mitgelieferten ISO-Stecker. Sollte Ihr Fahrzeug nicht über einen ISO-Anschluss verfügen, nutzen Sie das beiliegende ISO-Kabel, um fehlerhafte Verkabelungen zu vermeiden. Warnung: Die negative Lautsprecherleitung darf nicht geerdet werden, da dies das Radio beschädigen kann.

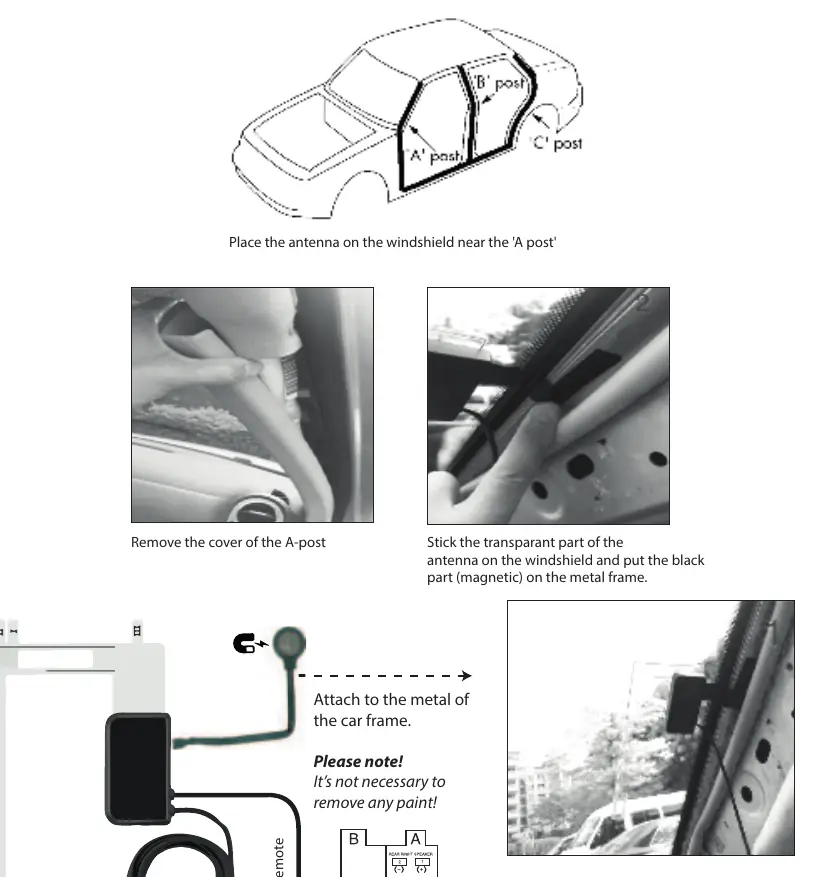

Installation der DAB-Antenne
- Entfernen Sie die Abdeckung der A-Säule.
- Platzieren Sie die Antenne an der Windschutzscheibe in der Nähe der A-Säule.
- Kleben Sie den transparenten Teil der Antenne auf die Windschutzscheibe und befestigen Sie den schwarzen (magnetischen) Teil am Metallrahmen.
- Verbinden Sie das Stromversorgungskabel der Antenne mit dem blau/weißen Kabel (12V Remote) des Radios.
DAB-Einstellungen
- Drücken Sie die [MOD]-Taste, um in den DAB-Modus zu wechseln.
- Beim ersten Einschalten startet das System automatisch einen Suchlauf.
- Für einen erneuten Suchlauf drücken Sie die [BND/AMS]-Taste lange.
- Nach dem Suchlauf werden die 18 stärksten Sender automatisch auf den drei DAB-Bändern gespeichert.
Bluetooth-Betrieb
Öffnen Sie Bluetooth durch Drücken der [MOD/CLK]-Taste. Aktivieren Sie Bluetooth auf Ihrem Mobiltelefon, suchen Sie nach verfügbaren Geräten und wählen Sie "RMD033DAB-BT". Geben Sie bei Bedarf das Passwort "0000" ein. Bei erfolgreicher Verbindung erscheint "Linked BT" auf dem Display.
Sicherheit und Wartung
- Bedienen Sie das Gerät nicht während der Fahrt.
- Das Gerät ist für 12V-Bordnetze mit negativer Masse ausgelegt.
- Reinigen Sie das Gerät nur mit einem weichen, trockenen Tuch. Bei hartnäckigen Flecken nur mit Wasser befeuchten.
- Bei Problemen schalten Sie das Gerät sofort aus und kontaktieren Sie Ihren Caliber-Händler.
Herstellerinformationen
Caliber Europe B.V.
Praktische Hilfe
Typische Probleme
Gerät lässt sich nicht einschalten oder funktioniert nicht korrekt.
Drücken Sie die Reset-Taste mit einem nicht-metallischen, spitzen Gegenstand für 5 Sekunden, um das Gerät auf Werkseinstellungen zurückzusetzen.
Fehlerhafte Verkabelung oder Kurzschluss.
Stellen Sie sicher, dass die negative Lautsprecherleitung nicht geerdet ist und verwenden Sie nur die mitgelieferten ISO-Anschlüsse.
DAB-Sender werden nicht gefunden.
Stellen Sie sicher, dass die DAB-Antenne korrekt installiert und das Stromversorgungskabel (blau/weiß) angeschlossen ist. Starten Sie den Suchlauf erneut durch langes Drücken der [BND/AMS]-Taste.
Vor der Verwendung
- Stellen Sie sicher, dass die Fahrzeugspannung 12V beträgt.
- Prüfen Sie, ob die negative Lautsprecherleitung nicht geerdet ist.
- Stellen Sie sicher, dass die Umgebungstemperatur zwischen 0°C und +45°C liegt.
- Verwenden Sie für den Anschluss nur die mitgelieferten ISO-Stecker.
- Stellen Sie sicher, dass die DAB-Antenne korrekt an der Windschutzscheibe und am Metallrahmen befestigt ist.
Technische Daten in der Praxis
- Spannungsversorgung
- DC 11 ~ 15 Volt (nur für 12V-Fahrzeuge mit negativer Masse).
- Lastimpedanz
- 4 bis 8 Ohm für die angeschlossenen Lautsprecher.
- DAB+ Frequenzbereich
- 174 ~ 240 MHz.
- Bluetooth Frequenzbereich
- 2402-2480 MHz.
Abbildungen und Diagramme
- Die ISO-Anschlussbelegung zeigt die korrekte Verkabelung für Lautsprecher (B1-B8) und Stromversorgung (A4-A8).
- Die DAB-Antenneninstallation zeigt die Platzierung an der A-Säule und den Anschluss an das 12V-Remote-Kabel.
Modellkompatibilität
- USB-Stick und SD-Karte werden bis zu einer Kapazität von 32GB unterstützt.
- Das Gerät ist nur für 12V-Anwendungen mit negativer Masse geeignet.
